Toyota ZELASHEADLAMP

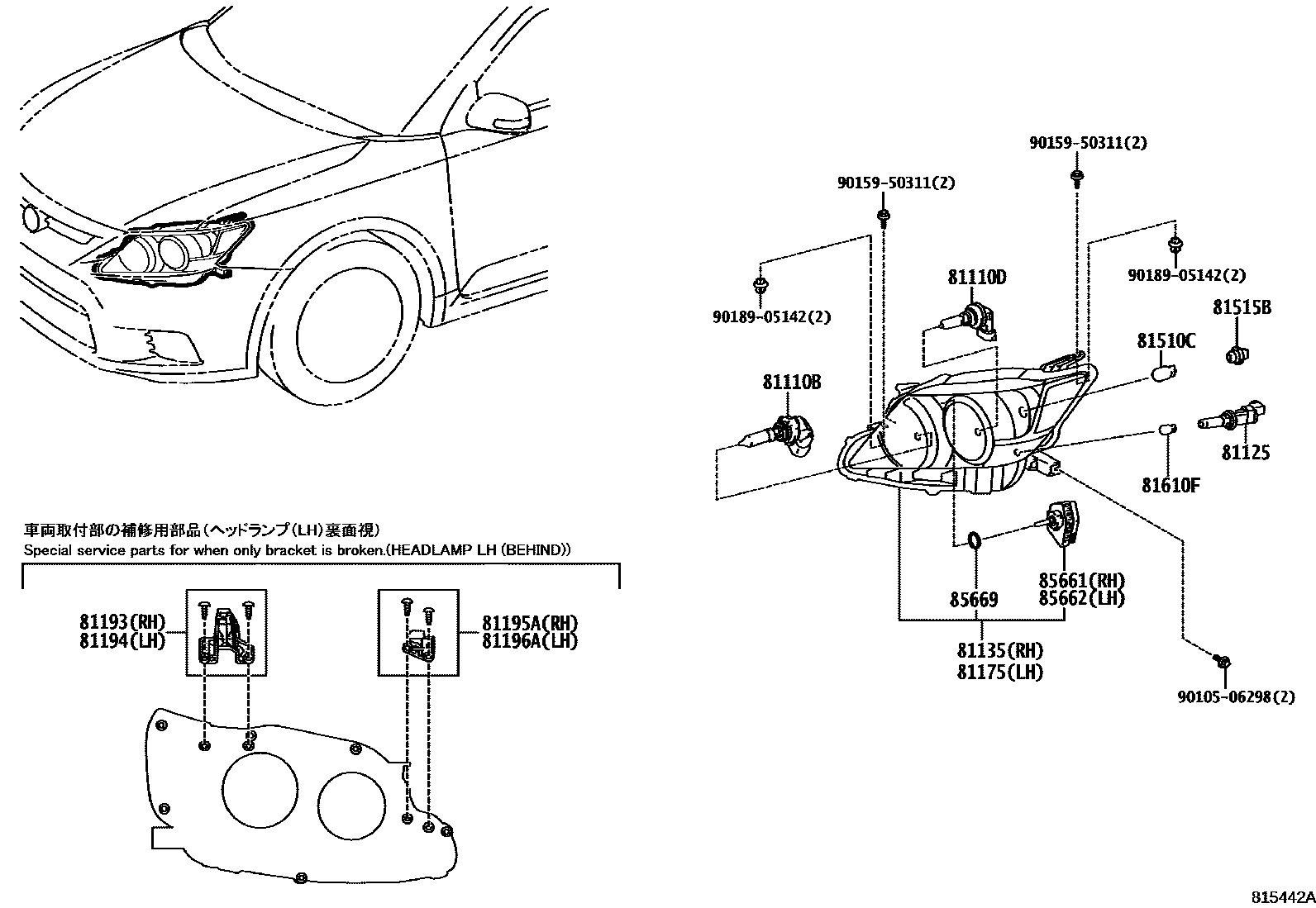

Parts diagram
81110BBULB(FOR HEADLAMP, NO.1)
main90981-13046i201008-201306
12V65W(SAE),60W(ECE)
main90981-13091i201305-201607
12V 55W,HALOGEN
81110DBULB(FOR HEADLAMP, NO.2)
main90981-13075i201008-201306
12V 55W,HALOGEN
81125CORD, HEADLAMP
main81125-21210i201008-201306
81135UNIT ASSY, HEADLAMP, RH
main81130-21210i201008-201306
main81130-21220i201305-201607
81175UNIT ASSY, HEADLAMP, LH
main81170-21210i201008-201306
main81170-21220i201305-201607
81193RETAINER, HEADLAMP PROTECTOR, UPPER RH
main81193-21050i201008-201306
main81193-21060i201305-201607
81194RETAINER, HEADLAMP PROTECTOR, UPPER LH
main81194-21050i201008-201306
main81194-21060i201305-201607
81195ARETAINER, HEADLAMP PROTECTOR, LOWER RH
main81195-21040i201008-201306
main81195-21050i201305-201607
81196ARETAINER, HEADLAMP PROTECTOR, LOWER LH
main81196-21040i201008-201306
main81196-21050i201305-201607
81510CBULB (FOR FRONT TURN SIGNAL LAMP)
main90981-15021i201008-201607
12V 21W,AMBER
81515BSOCKET, FRONT TURN SIGNAL LAMP
main90075-60028i201008-201607
81610FBULB(FOR CLEARANCE LAMP)
main99132-12050i201008-201607
12V 5W
85661MOTOR, HEADLAMP LEVELING, RH
main85661-12010i201008-201607
85662MOTOR, HEADLAMP LEVELING, LH
main85661-12010i201008-201607
85669PACKING, HEADLAMP LEVELING MOTOR BASE
main90075-99120i201008-201607
9010506298
9015950311
9018905142

18 parts on this diagram · 2 diagrams in section
