Toyota ZELASFRONT DOOR LOCK & HANDLE

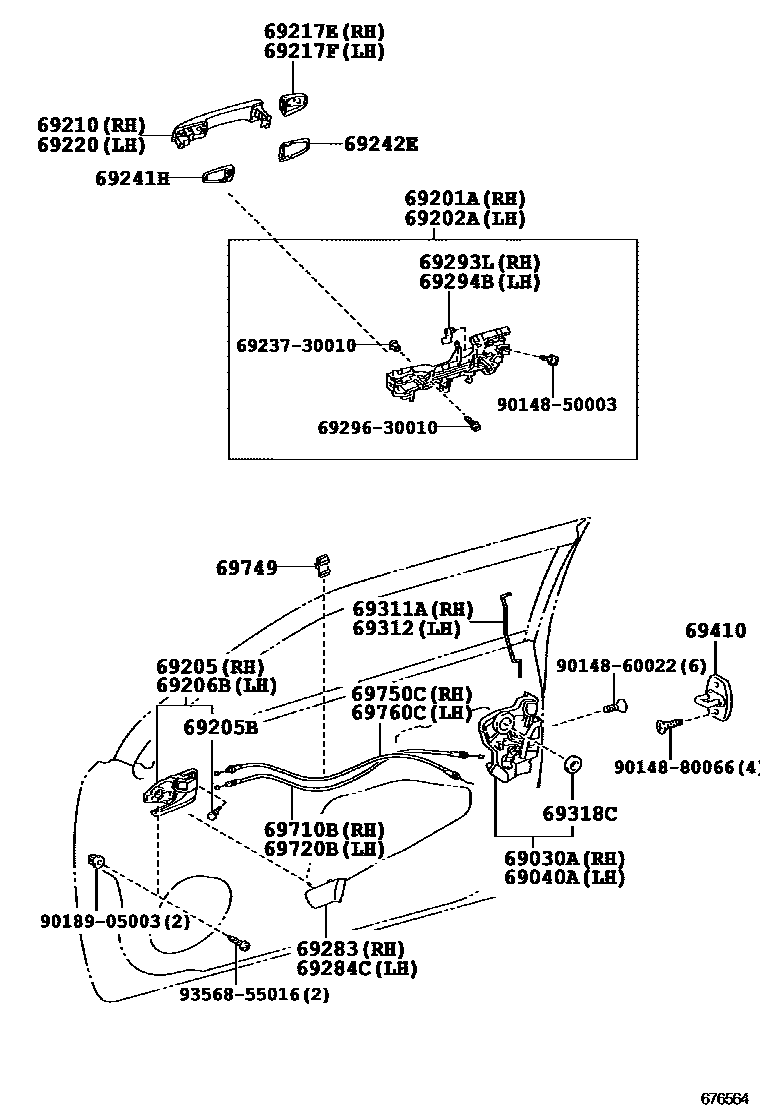

Parts diagram
69030ALOCK ASSY, FRONT DOOR W/MOTOR, RH
main69030-12490i201008-201305
main69030-42221i201102-201607
69040ALOCK ASSY, FRONT DOOR W/MOTOR, LH
main69040-42241i201008-201607
69201AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, RH
main69201-30071i201008-201607
69202AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, LH
main69202-30061i201008-201607
69205HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH
main69205-21020-B0i201008-201507
DK.GRAY,TRIM1#
main69205-33111-B1i201507-201511
DK.GRAY,TRIM1#
main69205-33111-C0i201511-201607
BLACK,TRIM1#
69205BCUSHION(FOR FRONT DOOR INSIDE HANDLE)
main90541-04027i201008-201607
69206BHANDLE SUB-ASSY, FRONT DOOR INSIDE, LH
main69206-21020-B0i201008-201507
DK.GRAY,TRIM1#
main69206-33121-B1i201507-201511
DK.GRAY,TRIM1#
main69206-33121-C0i201511-201607
BLACK,TRIM1#
69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH
main69210-74030-A0i201405-201607
WHITE PEARL CS.,070
main69210-74030-A1i201102-201405
SUPER WHITE 2,040
main69210-74030-B0i201102-201405
SILVER ME.,1F7
main69210-74030-B3i201102-201607
GRAY ME.,1G3
main69210-74030-B4i201305-201607
CEMENT GRAY ME.,1H5
main69210-74030-B7i201102-201205
GRAY ME.,1G2
main69210-74030-C0i201102-201607
BLACK,202
main69210-74030-D1i201102-201607
SUPER RED 5,3P0
main69210-74030-J0i201102-201306
DK.BLUE MC.,8S6
main69210-74030-J5i201305-201607
BLUE ME.,8T7
main69210-74030-P3i201405-201607
DK. STEEL MC.,1H2
main69211-74020-A1i201008-201305
SUPER WHITE 2,040
main69211-74020-B0i201008-201305
SILVER ME.,1F7
main69211-74020-B4i201008-201305
GRAY ME.,1G3
main69211-74020-B5i201008-201305
CEMENT GRAY ME.,1H5
main69211-74020-C0i201008-201305
BLACK,202
main69211-74020-D1i201102-201305
SUPER RED 5,3P0
main69211-74020-D3i201008-201305
BLACKISH RED MC.,3R0
main69211-74020-J0i201008-201305
DK.BLUE MC.,8S6
69217ECOVER, FRONT DOOR OUTSIDE HANDLE, RH
main69250-74010-A0i201008-201405
SUPER WHITE 2,040
main69250-74010-A1i201405-201607
WHITE PEARL CS.,070
main69250-74010-B0i201008-201405
SILVER ME.,1F7
main69250-74010-B4i201008-201607
GRAY ME.,1G3
main69250-74010-B5i201008-201607
CEMENT GRAY ME.,1H5
main69250-74010-B8i201405-201607
DK. STEEL MC.,1H2
main69250-74010-C0i201008-201607
BLACK,202
main69250-74010-D1i201102-201607
SUPER RED 5,3P0
main69250-74010-D3i201008-201305
BLACKISH RED MC.,3R0
main69250-74010-J4i201008-201306
DK.BLUE MC.,8S6
main69250-74010-J7i201305-201607
BLUE ME.,8T7
main69250-74010-P1i201102-201205
GRAY ME.,1G2
69217FCOVER, FRONT DOOR OUTSIDE HANDLE, LH
main69217-74010-A0i201405-201607
WHITE PEARL CS.,070
main69217-74010-A1i201008-201405
SUPER WHITE 2,040
main69217-74010-B0i201008-201405
SILVER ME.,1F7
main69217-74010-B4i201008-201607
GRAY ME.,1G3
main69217-74010-B5i201008-201607
CEMENT GRAY ME.,1H5
main69217-74010-B8i201405-201607
DK. STEEL MC.,1H2
main69217-74010-C0i201008-201607
BLACK,202
main69217-74010-D1i201102-201607
SUPER RED 5,3P0
main69217-74010-D3i201008-201305
BLACKISH RED MC.,3R0
main69217-74010-J0i201008-201306
DK.BLUE MC.,8S6
main69217-74010-J5i201305-201607
BLUE ME.,8T7
main69217-74010-P1i201102-201205
GRAY ME.,1G2
69220HANDLE ASSY, FRONT DOOR OUTSIDE, LH
main69210-74030-A0i201405-201607
WHITE PEARL CS.,070
main69210-74030-A1i201102-201405
SUPER WHITE 2,040
main69210-74030-B0i201102-201405
SILVER ME.,1F7
main69210-74030-B3i201102-201607
GRAY ME.,1G3
main69210-74030-B4i201305-201607
CEMENT GRAY ME.,1H5
main69210-74030-B7i201102-201205
GRAY ME.,1G2
main69210-74030-C0i201102-201607
BLACK,202
main69210-74030-D1i201102-201607
SUPER RED 5,3P0
main69210-74030-J0i201102-201306
DK.BLUE MC.,8S6
main69210-74030-J5i201305-201607
BLUE ME.,8T7
main69210-74030-P3i201405-201607
DK. STEEL MC.,1H2
main69211-74020-A1i201008-201305
SUPER WHITE 2,040
main69211-74020-B0i201008-201305
SILVER ME.,1F7
main69211-74020-B4i201008-201305
GRAY ME.,1G3
main69211-74020-B5i201008-201305
CEMENT GRAY ME.,1H5
main69211-74020-C0i201008-201305
BLACK,202
main69211-74020-D1i201102-201305
SUPER RED 5,3P0
main69211-74020-D3i201008-201305
BLACKISH RED MC.,3R0
main69211-74020-J0i201008-201305
DK.BLUE MC.,8S6
69241HPAD, FRONT DOOR OUTSIDE HANDLE, FRONT
main69241-30111i201008-201607
69242EPAD, FRONT DOOR OUTSIDE HANDLE, REAR
main69242-47020i201008-201607
69283PLUG, FRONT DOOR INSIDE HANDLE BEZEL, RH
main69283-47010-B2i201008-201607
DK.GRAY,TRIM1#
69284CPLUG, FRONT DOOR INSIDE HANDLE BEZEL, LH
main69284-47010-B2i201008-201607
DK.GRAY,TRIM1#
69293LSNAP, FRONT DOOR OUTSIDE HANDLE, RH
main69293-12030i201008-201607
69294BSNAP, FRONT DOOR OUTSIDE HANDLE, LH
main69293-12040i201008-201607
69311AROD, FRONT DOOR LOCK OPEN, RH
main69311-21040i201008-201607
69312ROD, FRONT DOOR LOCK OPEN, LH
main69312-21040i201008-201607
69318CSEAL, DOOR LOCK WIRING HARNESS
main69318-51010i201008-201607
69410PLATE ASSY, FRONT DOOR LOCK STRIKER
main69410-33010i201008-201607
69710BCABLE ASSY, FRONT DOOR LOCK REMOTE CONTROL, RH
main69710-21040i201008-201607
69720BCABLE ASSY, FRONT DOOR LOCK REMOTE CONTROL, LH
main69710-21040i201008-201607
69749CLAMP, FRONT DOOR LOCK LINK
main69749-32040i201008-201607
69750CCABLE ASSY, FRONT DOOR INSIDE LOCKING, RH
main69750-21030i201008-201607
69760CCABLE ASSY, FRONT DOOR INSIDE LOCKING LH
main69750-21030i201008-201607
6923730010RETAINER, DOOR OUTSIDE HANDLE
6929630010SCREW, DOOR INSIDE HANDLE
9014850003
9014860022
9014880066
9018905003
9356855016

33 parts on this diagram · 1 diagram in section
