Toyota ZELASFRONT DISC BRAKE CALIPER & DUST COVER

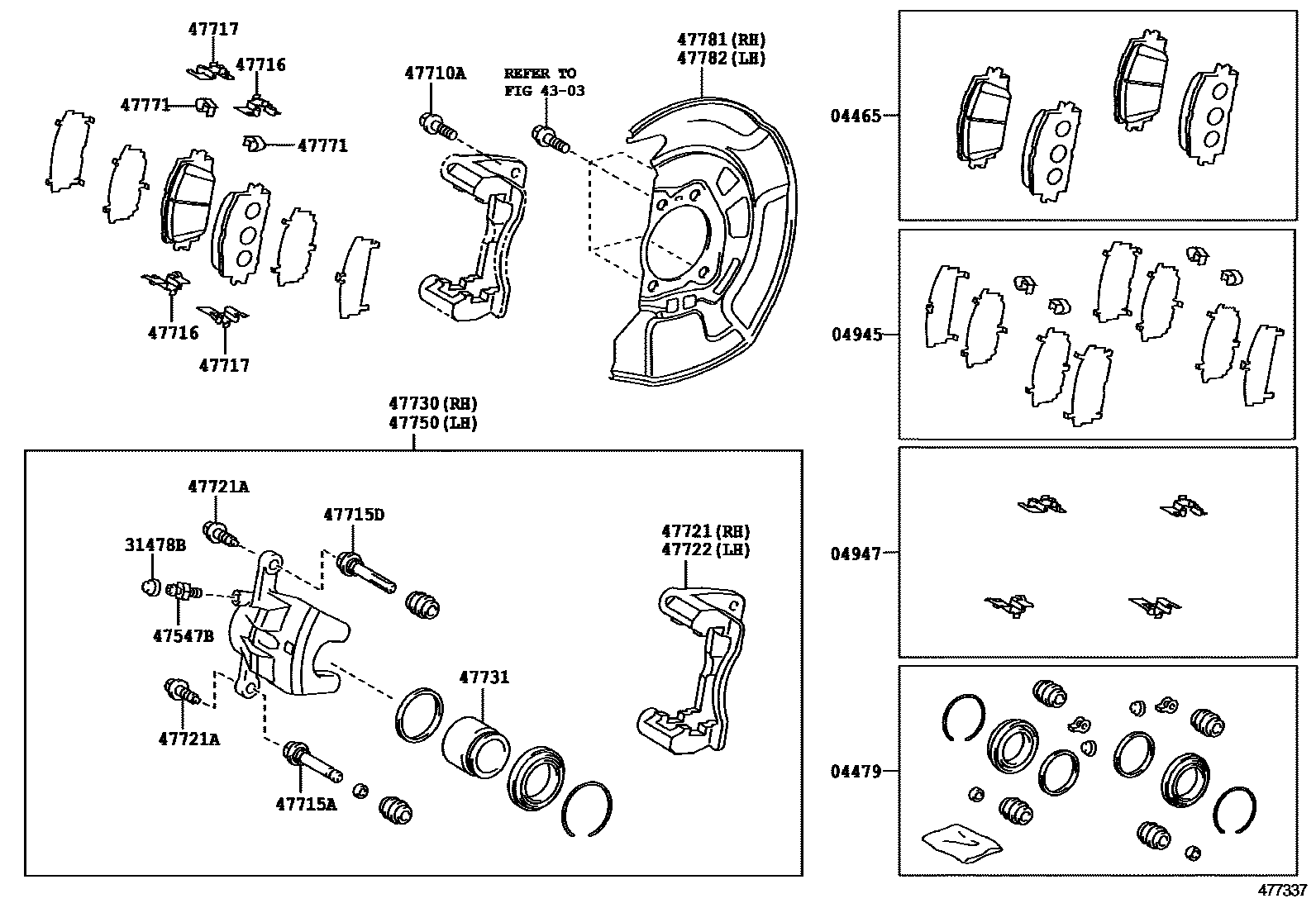

Parts diagram
04465PAD KIT, DISC BRAKE, FRONT
main04465-42180i201008-201607
MARK ADVICS PV565H
04479CYLINDER KIT, DISC BRAKE, FRONT
main04478-33100i201108-201607
main04478-42020i201008-201107
04945SHIM KIT, ANTI SQUEAL, FRONT
main04945-42060i201008-201607
04947FITTING KIT, DISC BRAKE, FRONT
main04947-42050i201008-201607
31478BCAP, BLEEDER PLUG(FOR FRONT DISC BRAKE)
main31478-30010i201008-201607
4303
47547BPLUG, BLEEDER(FOR FRONT DISC BRAKE)
main47547-20010i201108-201607
main47547-35020i201008-201108
47710ABOLT, HEXAGON(FOR FRONT DISC BRAKE CALIPER)
main90105-12208i201008-201607
*12-1.25PX29.5-23
47715APIN, FRONT DISC BRAKE CYLINDER SLIDE
main47714-42080i201008-201108
main47715-12A10i201108-201607
47715DPIN, FRONT DISC BRAKE CYLINDER SLIDE, NO.2
main47715-42080i201008-201108
main47715-52190i201108-201607
47716PLATE, PAD SUPPORT, NO.1(FOR FRONT DISC BRAKE)
main47716-52191i201008-201607
47717PLATE, PAD SUPPORT, NO.2(FOR FRONT DISC BRAKE)
main47717-52191i201008-201607
47721MOUNTING, FRONT DISC BRAKE CYLINDER, RH
main47721-42090i201008-201202
main47721-42091i201202-201607
47721ABOLT(FOR FRONT DISC BRAKE CYLINDER MOUNTING)
main90105-08164i201108-201607
*8-1.00PX23-15
main90105-08304i201008-201108
*8-1.00PX20-9
47722MOUNTING, FRONT DISC BRAKE CYLINDER, LH
main47722-42090i201008-201202
main47722-42091i201202-201607
47730CYLINDER ASSY, FRONT DISC BRAKE, RH
main47730-42090i201008-201202
main47730-42091i201202-201607
47731PISTON, FRONT DISC BRAKE
main47731-12A70i201108-201607
main47731-42080i201008-201108
47750CYLINDER ASSY, DISC BRAKE, LH
main47750-42090i201008-201202
main47750-42091i201202-201607
47771PLATE, PAD WEAR INDICATOR, NO.1
main47771-52191i201008-201607
47781COVER, DISC BRAKE DUST, FRONT RH
main47781-42040i201008-201607
47782COVER, DISC BRAKE DUST, FRONT LH
main47782-42040i201008-201607

21 parts on this diagram · 1 diagram in section
