Toyota YARIS/HYBRID(FRP)REAR BUMPER & BUMPER STAY

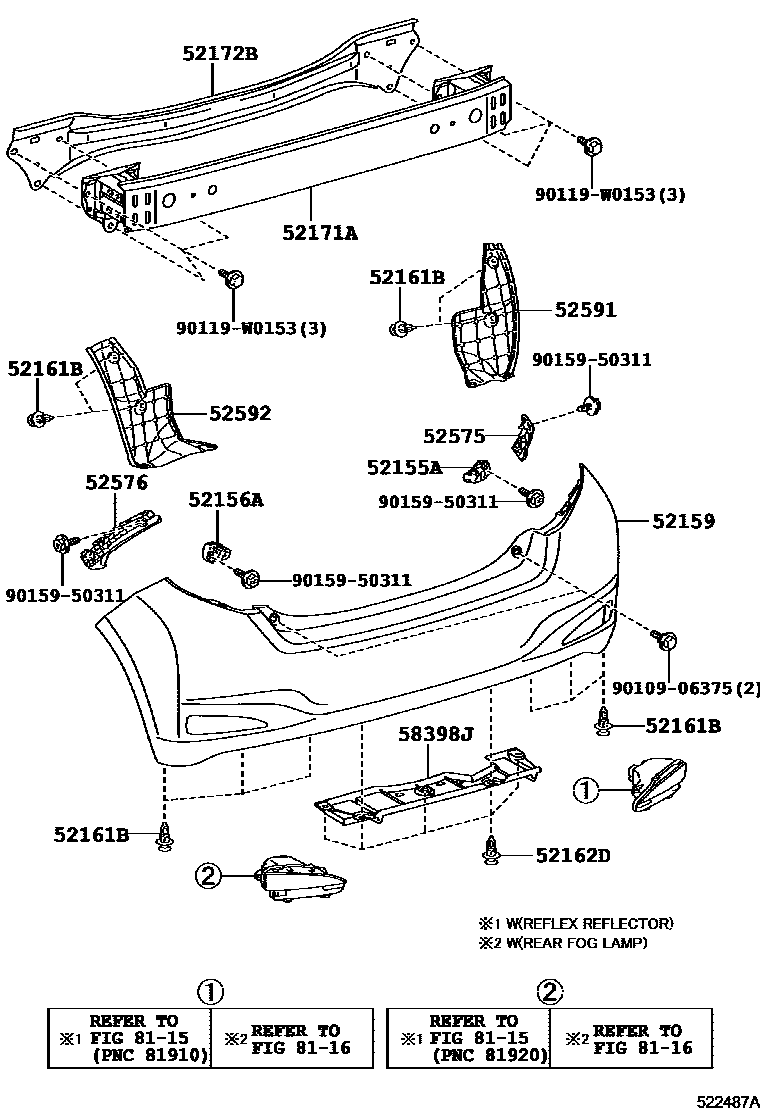

Parts diagram
52155ASUPPORT, REAR BUMPER SIDE, RH
main52155-0D050i201107-201407
52156ASUPPORT, REAR BUMPER SIDE, LH
main52156-0D040i201107
52159COVER, REAR BUMPER
main52159-0D993i201107
PAINT REQ.
52161BPIECE, REAR BUMPER
main52161-02030i201107
52162DPIECE, REAR BUMPER
main52161-02030i201203
main52161-16010i201107-201203
52171AREINFORCEMENT, REAR BUMPER, NO.1
main52023-0D080i201107
52172BREINFORCEMENT, REAR BUMPER, NO.2
main52172-0D020i201107
52575RETAINER, REAR BUMPER SIDE, RH
main52575-0D130i201107
52576RETAINER, REAR BUMPER SIDE, LH
main52576-0D130i201107
52591SEAL, REAR BUMPER SIDE, RH
main52591-0D130i201107
52592SEAL, REAR BUMPER SIDE, LH
main52592-0D130i201107
58398JCOVER, FLOOR UNDER, NO.1
main58398-0D020i201107
8115
8116
9010906375
90119W0153
9015950311

17 parts on this diagram · 1 diagram in section
