Toyota YARIS (FRP)BACK DOOR LOCK & HANDLE

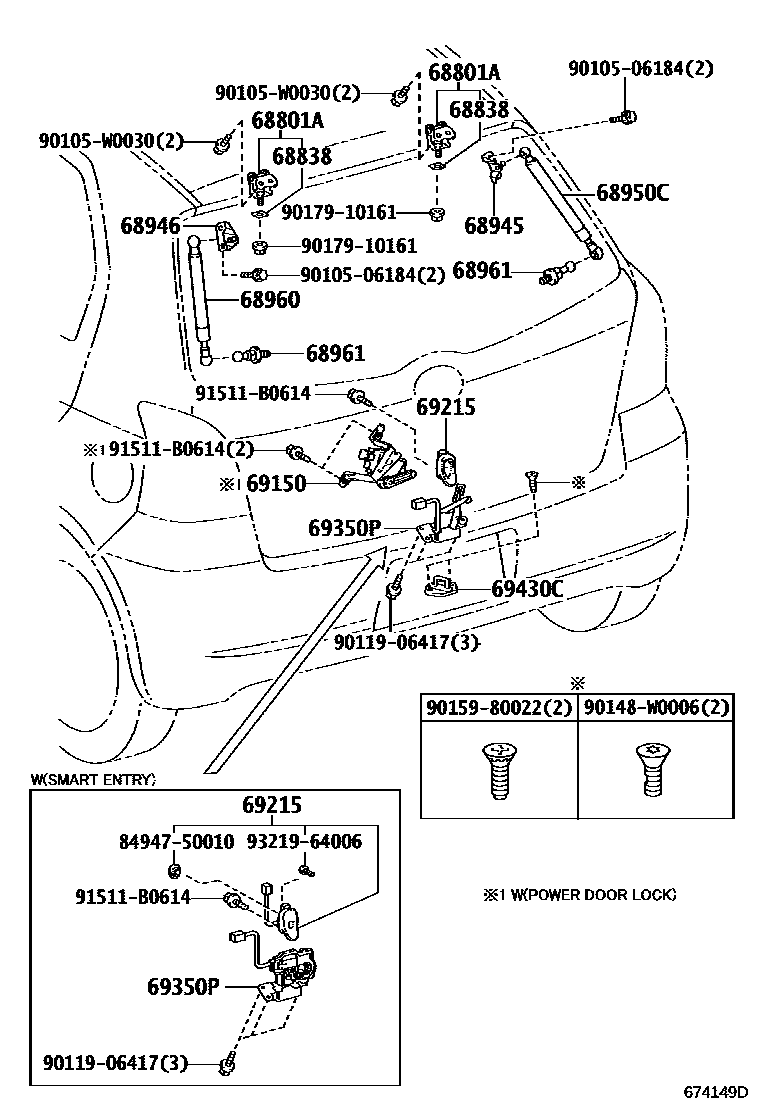

Parts diagram
68801AHINGE SUB-ASSY, BACK DOOR, UPPER
main68801-0D020i200511-201107
(L)
main68801-52010i200702-201107
(J)
68838PAD, BACK DOOR HINGE, NO.1
main68838-0D010i200811
T=1.0,(L)
main68838-0D010i200511-200811
T=1.0
main68838-0D020i200511-200811
T=0.5
main68838-0D020i200811
T=0.5,(L)
main68838-10020i200811
T=1.1,(J)
main68838-52010i200811
T=0.5,(J)
68945BRACKET, BACK DOOR DAMPER STAY, UPPER RH
main68945-0D010i200511-200801
main68945-0D010i200801-200811
(L)
main68945-52050i200801-200811
(J)
68946BRACKET, BACK DOOR DAMPER STAY, UPPER LH
main68945-0D010i200801-200811
(L)
main68945-0D010i200511-200801
main68945-52050i200801-200811
(J)
68950CSTAY ASSY, BACK DOOR, RH
main68950-0D020i200511-200702
main68950-0D021i200703-200804
main68950-0D022i200805-200811
68960STAY ASSY, BACK DOOR, LH
main68960-0D010i200511-200702
main68960-0D011i200703-200804
main68960-0D012i200805-200811
68961BOLT, BACK DOOR STAY
main68961-05010i200511-200607
main68961-10030i200608-200811
69150ACTUATOR ASSY, BACK DOOR LOCK
main69150-0D030i200511-200811
69215HANDLE, BACK DOOR OUTSIDE
main69215-52060i200511-200811
69350PLOCK ASSY, BACK DOOR, W/COURTESY LAMP SWITCH
main69350-0D040i200511-201102
main69350-0D041i201103-201107
69430CSTRIKER ASSY, BACK DOOR LOCK
main69430-0D020i200511-200811
8494750010COVER, DOOR ELECTRICAL KEY SWITCH
9010506184
90105W0030
9011906417
90148W0006
9015980022
9017910161
91511B0614
9321964006

20 parts on this diagram · 1 diagram in section
