Toyota WINDOMMETER

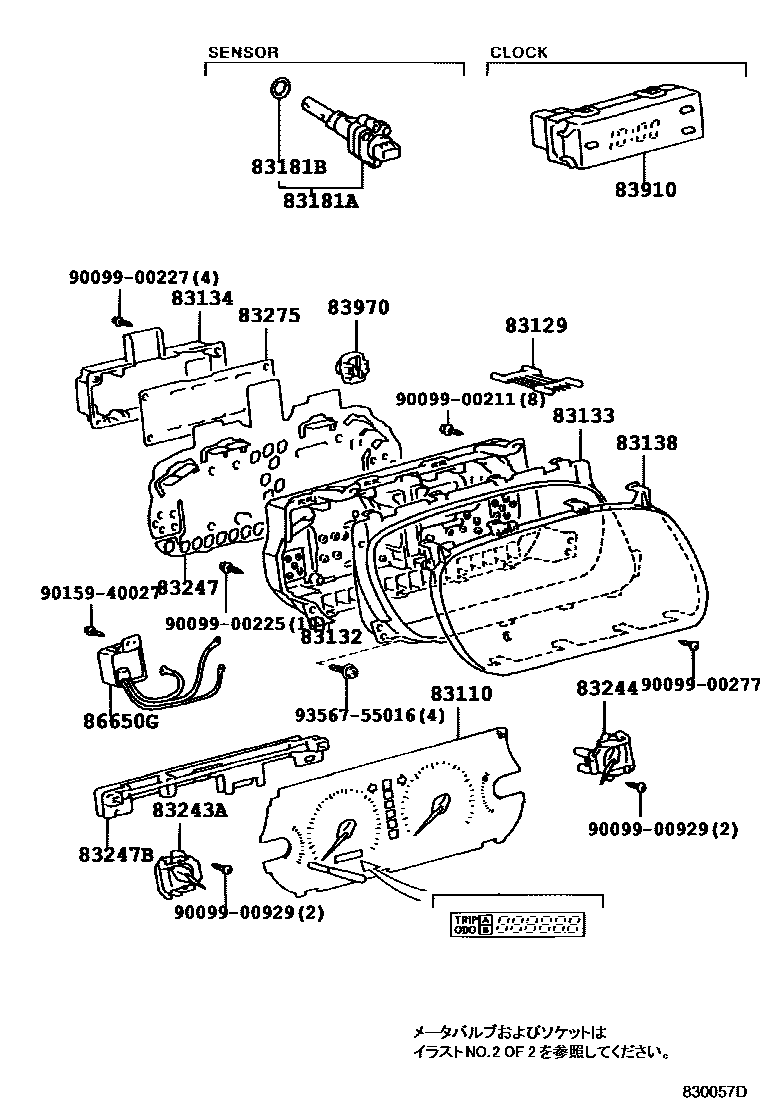

Parts diagram
83110SPEEDOMETER ASSY
main83220-33040i199608-199710
main83220-33041i199710-199808
main83220-33042i199808-199908
main83220-33210i199908
83129WIRE, METER
main83875-33150i199608
83132CASE, COMBINATION METER
main83841-33150i199608
83133PLATE, COMBINATION METER, NO.1
main83811-33150i199608
83134COVER, COMBINATION METER, NO.1
main83821-33150i199608
83138GLASS, SPEEDOMETER
main83852-33150i199608
83181ASENSOR, SPEEDOMETER
main83181-12040i199608-199808
83181BRING, O (FOR SPEEDOMETER SENSOR)
main96711-24018i199608-199808
83243AGAUGE SUB-ASSY, FUEL RECEIVER
main83882-33150i199608
83244GAUGE SUB-ASSY, WATER TEMPERATURE RECEIVER
main83883-33150i199608
83247PLATE, METER CIRCUIT
main83861-33150i199608-199710
main83861-33151i199710-199808
main83861-33152i199808-199908
main83861-33530i199908
83247BPLATE, METER CIRCUIT, NO.2
main83864-33150i199608-199708
main83864-33180i199708
83275PLATE,COMPUTER METER CIRCUIT NO.1
main83275-33150i199608
83910CLOCK ASSY
main83910-20720i199608
83970BUZZER ASSY, REVERSE WARNING
main83970-20010i199608
86650GBUZZER ASSY
main86650-33020i199608-199612
main86650-33030i199612
9009900211
9009900225
9009900227
9009900277
9009900929
9015940027
9356755016

23 parts on this diagram · 2 diagrams in section

METER for Toyota WINDOM

This section contains 25 genuine Toyota parts for the METER system of the Toyota WINDOM. Key components include: BULB, COMBINATION METER, NO.1, SOCKET SUB-ASSY, COMBINATION METER BULB, SPEEDOMETER ASSY, WIRE, METER, CASE, COMBINATION METER.
