Toyota WINDOMEXHAUST PIPE

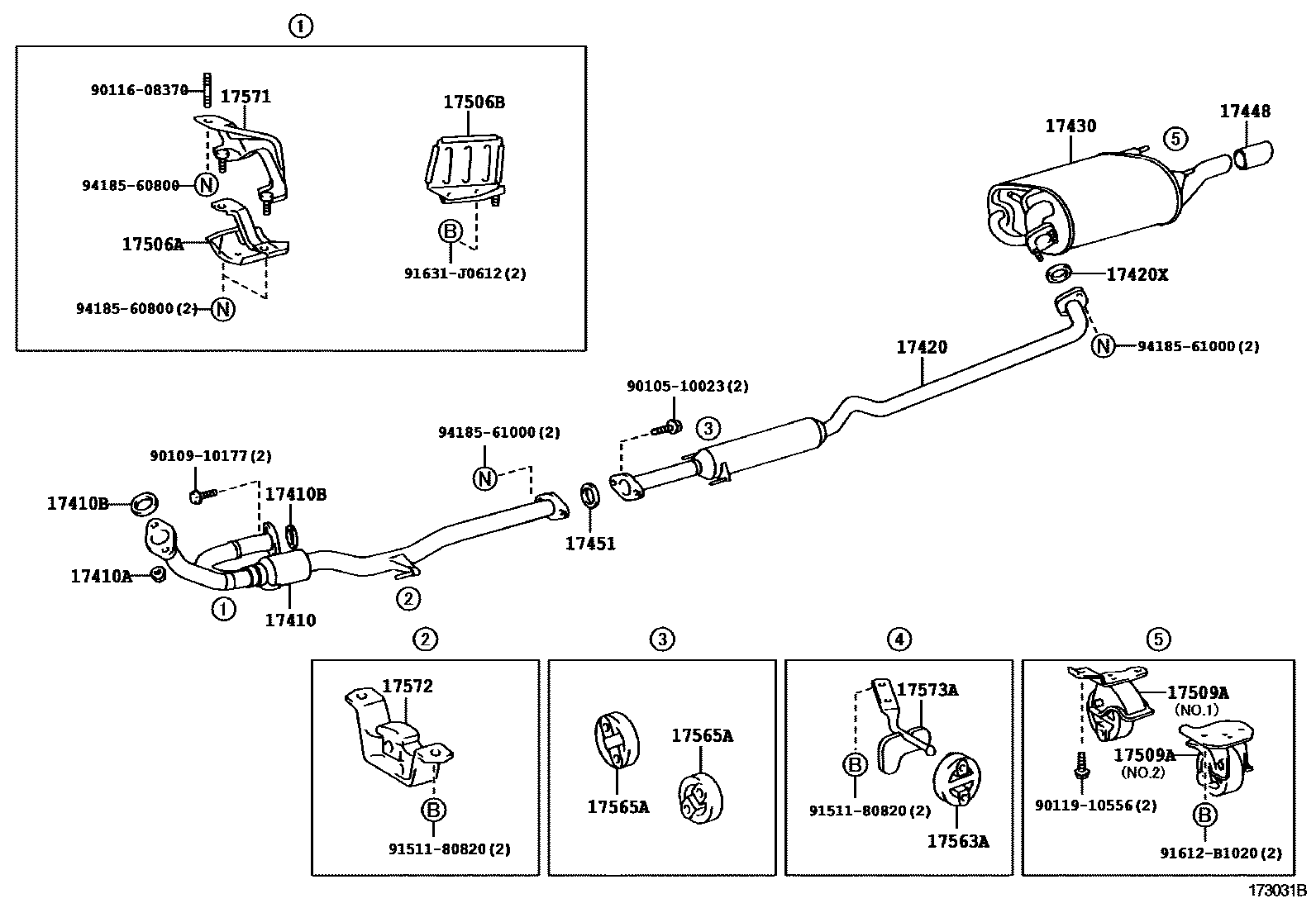

Parts diagram
17410PIPE ASSY, EXHAUST, FRONT
main17410-20400i200107-200406
17410ANUT, EXHAUST PIPE SET STUD BOLT
main90179-10070×2i200107-200406
17410BGASKET, EXHAUST PIPE
main90917-06089×2i200107-200406
17420PIPE ASSY, EXHAUST, CENTER
main17420-20300i200107-200406
17420XGASKET, EXHAUST PIPE, CENTER
main90917-06078i200107-200406
17430PIPE ASSY, EXHAUST, TAIL
main17440-20210i200107-200307
main17440-20211i200307-200406
17448BAFFLE, TAILPIPE
main17408-46020i200107-200406
17451GASKET, EXHAUST PIPE
main90917-06057i200107-200406
17506ABRACKET SUB-ASSY, EXHAUST PIPE NO.1 SUPPORT
main17506-20070i200107-200406
17506BBRACKET SUB-ASSY, EXHAUST PIPE SUPPORT
main17506-20061i200406
17509ABRACKET SUB-ASSY, EXHAUST PIPE NO.4 SUPPORT
main17509-20060i200406
main17509-20070i200107-200406
17563ASUPPORT, EXHAUST PIPE, NO.3
main17565-46010i200107-200406
17565ASUPPORT, EXHAUST PIPE, NO.4
main17565-11160×2i200107-200406
17571BRACKET, EXHAUST PIPE SUPPORT, NO.1
main17571-20150i200107-200406
17572BRACKET, EXHAUST PIPE NO.1 SUPPORT
main17572-28020i200107-200406
17573ABRACKET, EXHAUST PIPE SUPPORT, NO.3
main17573-28010i200107-200406
9010510023
9010910177
9011608370
9011910556
9151180820
91612B1020
91631J0612
9418560800
9418561000

25 parts on this diagram · 1 diagram in section

EXHAUST PIPE for Toyota WINDOM

This section contains 25 genuine Toyota parts for the EXHAUST PIPE system of the Toyota WINDOM. Key components include: PIPE ASSY, EXHAUST, FRONT, NUT, EXHAUST PIPE SET STUD BOLT, GASKET, EXHAUST PIPE, PIPE ASSY, EXHAUST, CENTER, GASKET, EXHAUST PIPE, CENTER.
