Toyota WINDOMBATTERY & BATTERY CABLE

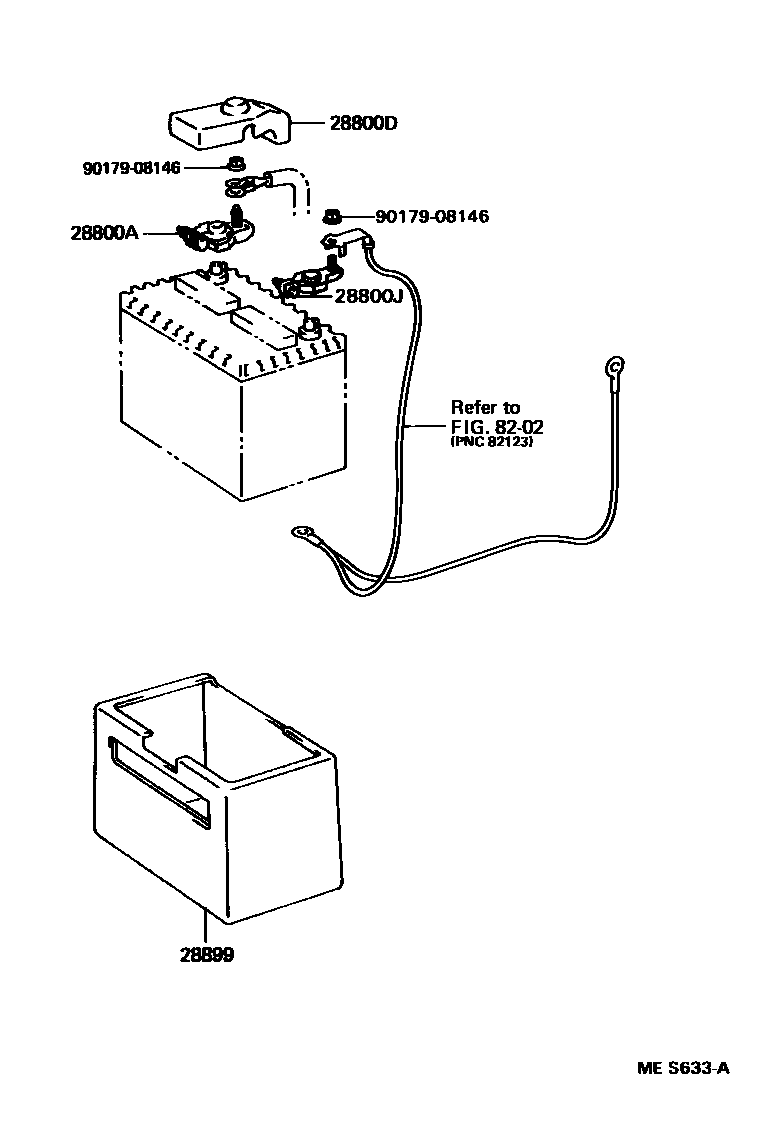

Parts diagram
28800ATERMINAL, BATTERY POSITIVE
main90982-05035i199110-199608
28800DCOVER, CONNECTOR(FOR BATTERY TERMINAL)
main82821-12290i199110-199608
YAZAKI
main82821-24010i199110-199408
SUMITOMO
28800JTERMINAL, BATTERY NEGATIVE
main90982-06022i199110-199608
28899INSULATOR, BATTERY
main28899-62050i199110-199308
main28899-62051i199308-199608
8202WIRING & CLAMP
9017908146

6 parts on this diagram · 1 diagram in section

BATTERY & BATTERY CABLE for Toyota WINDOM

This section contains 6 genuine Toyota parts for the BATTERY & BATTERY CABLE system of the Toyota WINDOM. Key components include: TERMINAL, BATTERY POSITIVE, COVER, CONNECTOR(FOR BATTERY TERMINAL), TERMINAL, BATTERY NEGATIVE, INSULATOR, BATTERY, WIRING & CLAMP.
