Toyota WILL VSHEATING & AIR CONDITIONING - COMPRESSOR

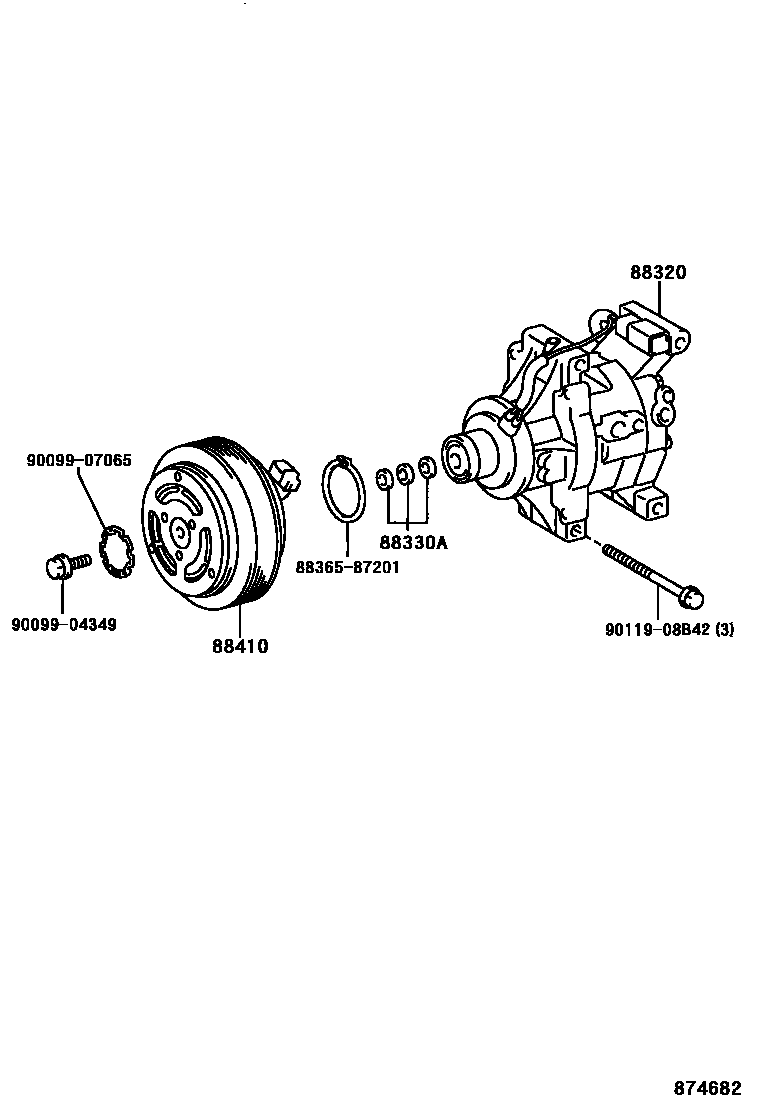

Parts diagram
88320COMPRESSOR ASSY, COOLER
main88320-1A481i200201-200209
main88320-1A491i200104-200209
main88320-1A550i200209-200404
main88320-1A570i200209-200404
88330AWASHER (FOR MAGNET CLUTCH)
main88335-14020i200104-200404
88410CLUTCH ASSY, MAGNET
main88410-1A210i200201-200209
main88410-1A220i200104-200209
main88410-1A260i200209-200404
main88410-52140i200209-200404
8836587201RING, SNAP
9009904349
9009907065
9011908B42

7 parts on this diagram · 1 diagram in section

HEATING & AIR CONDITIONING - COMPRESSOR for Toyota WILL VS

This section contains 7 genuine Toyota parts for the HEATING & AIR CONDITIONING - COMPRESSOR system of the Toyota WILL VS. Key components include: COMPRESSOR ASSY, COOLER, WASHER (FOR MAGNET CLUTCH), CLUTCH ASSY, MAGNET, RING, SNAP.
