Toyota VOLTZHEADLAMP

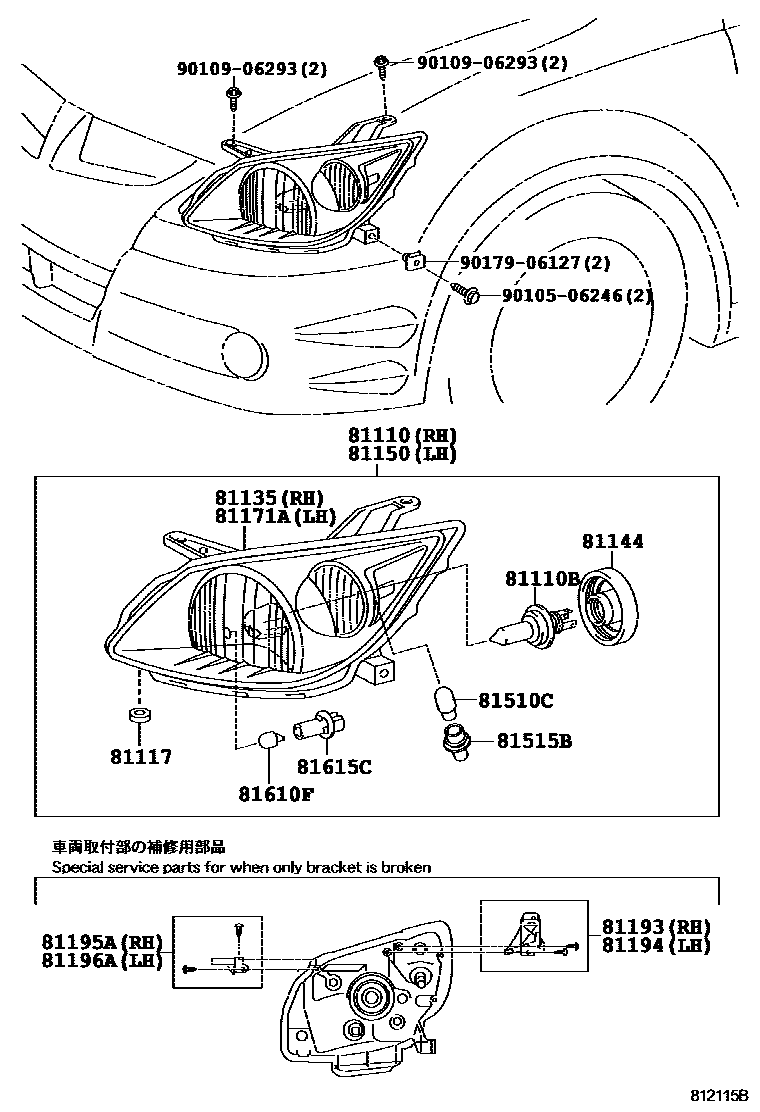

Parts diagram
81110HEADLAMP ASSY, RH
main81110-01080i200205
81110BBULB(FOR HEADLAMP, NO.1)
main90981-13058×2i200205-200402
81117PACKING, HEADLAMP HOUSING
main81117-01070×2i200205
81135UNIT ASSY, HEADLAMP, RH
main81130-01080i200205
81144COVER, HEADLAMP, NO.1
main81139-1E340×2i200205
81150HEADLAMP ASSY, LH
main81150-01080i200205
81171AUNIT, HEADLAMP, LH
main81170-01080i200205
81193RETAINER, HEADLAMP PROTECTOR, UPPER RH
main81193-12020i200205
81194RETAINER, HEADLAMP PROTECTOR, UPPER LH
main81194-12020i200205
81195ARETAINER, HEADLAMP PROTECTOR, LOWER RH
main81195-12020i200205
81196ARETAINER, HEADLAMP PROTECTOR, LOWER LH
main81196-12020i200205
81510CBULB (FOR FRONT TURN SIGNAL LAMP)
main90981-15010×2i200205
81515BSOCKET, FRONT TURN SIGNAL LAMP
main81515-16280×2i200205
81610FBULB(FOR CLEARANCE LAMP)
main99132-12050×2i200205
81615CSOCKET & WIRE, CLEARANCE LAMP
main81138-22680×2i200205
9010506246
9010906293
9017906127

18 parts on this diagram · 1 diagram in section

HEADLAMP for Toyota VOLTZ

This section contains 18 genuine Toyota parts for the HEADLAMP system of the Toyota VOLTZ. Key components include: HEADLAMP ASSY, RH, BULB(FOR HEADLAMP, NO.1), PACKING, HEADLAMP HOUSING, UNIT ASSY, HEADLAMP, RH, COVER, HEADLAMP, NO.1.
