Toyota VITZVENTILATION HOSE

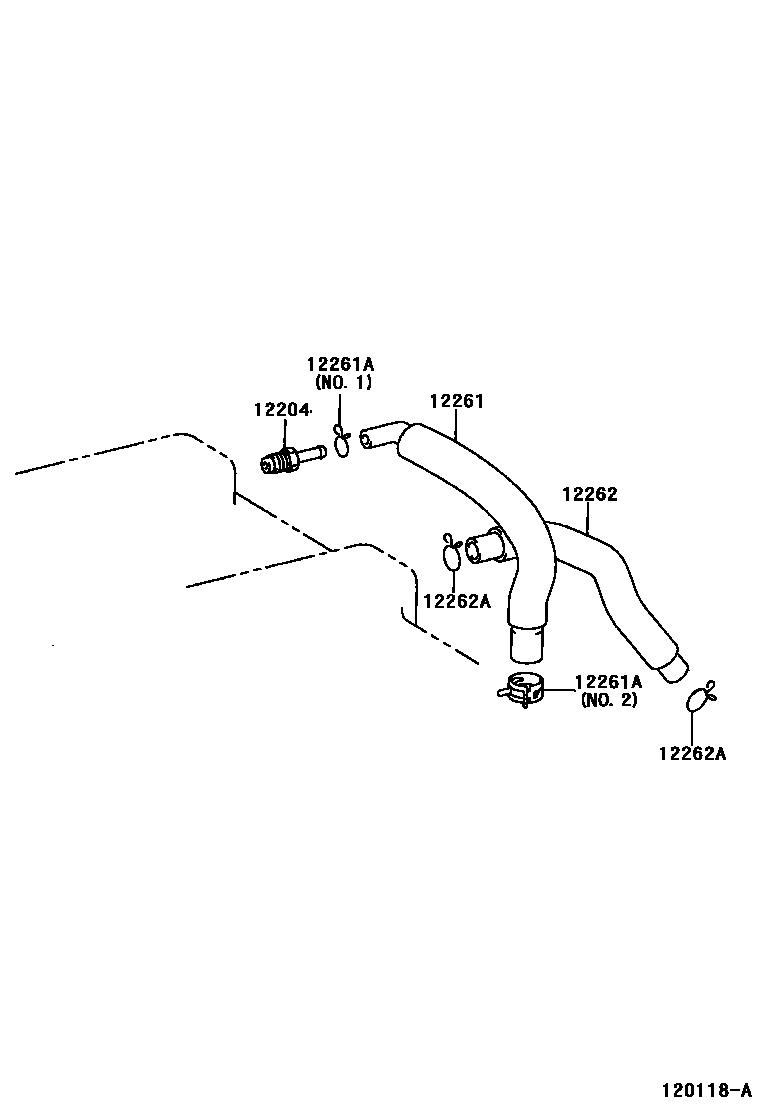

Parts diagram
12204VALVE SUB-ASSY, VENTILATION
main12204-21010i200212-200401
main12204-21011i200401-200501
main12204-23010i199901-199910
main12204-23011i200112-200212
main12204-23020i200212
12261HOSE, VENTILATION
main12261-21030i199908-200112
main12261-23010i199901-200112
main12261-23040i200212
12261ACLIP OR CLAMP(FOR VENTILATION HOSE)
main90467-14001i199901-200112
main90467-15019i199908-200010
main90467-15120i200010-200112
main90467-18003i199901-200112
main90467-24038i200304
main96134-42300i200212-200304
12262HOSE, VENTILATION, NO.2
main12262-21020i199908-200112
main90910-05224i200112-200212
main90910-05227i200311
12262ACLIP(FOR VENTILATION HOSE NO.2)
main16581-21050i200408
main90467-21004×2i199908-200112

5 parts on this diagram · 3 diagrams in section

VENTILATION HOSE for Toyota VITZ

This section contains 7 genuine Toyota parts for the VENTILATION HOSE system of the Toyota VITZ. Key components include: VALVE SUB-ASSY, VENTILATION, GROMMET(FOR VENTILATION SYSTEM), HOSE, VENTILATION, CLIP OR CLAMP(FOR VENTILATION HOSE), HOSE, VENTILATION, NO.2.
