Toyota VITZFLOOR PAN & LOWER BACK PANEL

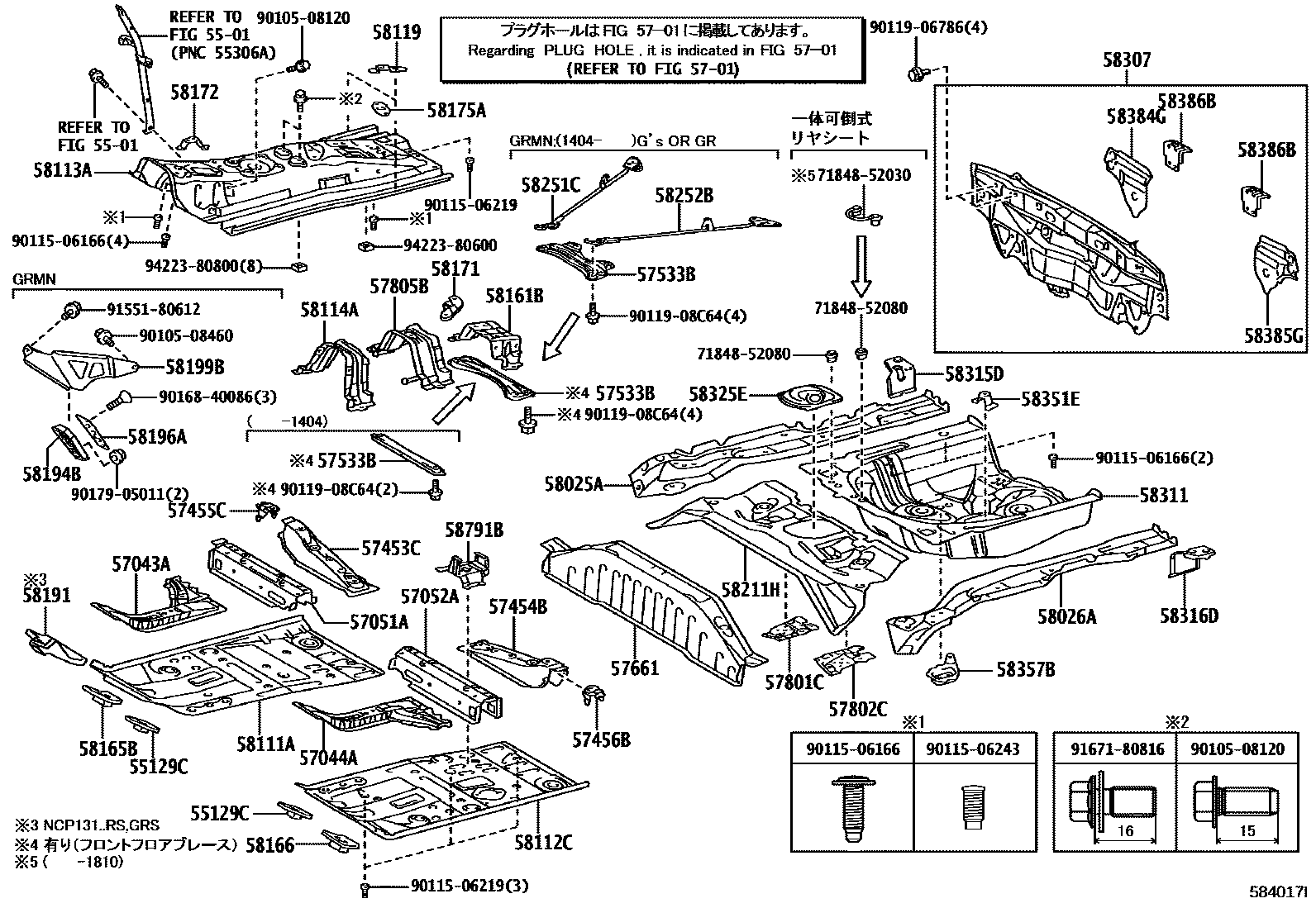

Parts diagram
5501
55129CCOVER, DASH PANEL HOLE
main55129-52051i201012-201404
main55139-52021i201404-201701
5701
57043AREINFORCEMENT SUB-ASSY, FRONT SIDE MEMBER, REAR RH
main57043-52021i201012-201304
main57043-52022i201305-201404
main57043-52023i201411-201701
57044AREINFORCEMENT SUB-ASSY, FRONT SIDE MEMBER, REAR LH
main57044-52041i201012-201304
main57044-52042i201305-201404
main57044-52043i201411-201701
57051AMEMBER SUB-ASSY, FRONT FLOOR CROSS, RH
main57051-52010i201012-201404
57052AMEMBER SUB-ASSY, FRONT FLOOR CROSS, LH
main57052-52010i201012-201404
57453CMEMBER, FRONT FLOOR CROSS SIDE, RH
main57453-52021i201012-201304
main57453-52022i201305-201404
57454BMEMBER, FRONT FLOOR CROSS SIDE, LH
main57454-52011i201012-201304
main57454-52012i201305-201404
57455CBRACKET, FRONT SEAT MOUNTING, OUTSIDE RH
main57455-52040i201701
57456BBRACKET, FRONT SEAT MOUNTING, OUTSIDE LH
main57456-52040i201701
57533BBRACE, FRONT FLOOR, CENTER
main57533-52011i201205-201404
main57533-52030i201404-201701
main57533-WY040supersedes 57533-52011i201404-201701
57661PANEL, REAR FLOOR SIDE, FRONT RH
main57661-52110i201012-201404
57801CREINFORCEMENT SUB-ASSY, BELT ANCHOR, NO.1 RH
main57801-52130i201012-201404
main57801-52150i201701
57802CREINFORCEMENT SUB-ASSY, BELT ANCHOR, NO.1 LH
main57802-52130i201012-201404
main57802-52150i201701
57805BREINFORCEMENT SUB-ASSY, BELT ANCHOR, RH
main57805-52131i201012-201404
main57805-52141i201404-201701
58025APANEL SUB-ASSY, FLOOR SIDE RAIL, FR RH
main58025-52060i201012-201404
58026APANEL SUB-ASSY, FLOOR SIDE RAIL, FR LH
main58026-52090i201012-201404
58111APAN, FRONT FLOOR, RH
main58111-52160i201012-201307
main58111-52270i201308-201404
main58111-52271i201501-201701
58112CPAN, FRONT FLOOR, LH
main58112-52901i201012-201308
main58112-52918i201308-201404
main58112-52922i201501-201701
58113APANEL, FRONT FLOOR, CENTER
main58113-52901i201012-201111
main58113-52911i201404-201701
main58113-52917i201111-201305
main58113-52927i201404-201701
58114AREINFORCEMENT, FRONT FLOOR PANEL
main58114-52071i201701-201809
main58114-52081i201701
58119PLATE, FRONT FLOOR SIDE, FRONT
main58119-52040×2i201305-201404
58161BREINFORCEMENT, BELT ANCHOR TO FLOOR PAN
main58161-52070i201012-201404
58165BCOVER, FRONT FLOOR, RH
main58165-52011i201012-201404
58166COVER, FRONT FLOOR, LH
main58166-52011i201012-201404
58171REINFORCEMENT, PARKING BRAKE BASE
main58171-52090i201810
main58171-52120i201701
58172BRACKET, COMPUTER MOUNTING, NO.3
main58172-52020i201701-201809
main58172-52030i201701
58175AREINFORCEMENT, PARKING BRAKE BASE, NO.1
main58175-52020i201701-201809
58191FOOTREST, FRONT FLOOR
main58191-52070i201404-201701
58194BFOOTREST, FRONT FLOOR, NO.3
main58193-52010i201309-201402
58196ATRIM, FOOTREST
main58196-52010i201309-201402
58199BREINFORCEMENT, FOOTREST
main58199-52010i201309-201402
58211HPAN, CENTER FLOOR
main58211-12942i201701-201709
main58211-12944i201709
main58211-52170i201012-201404
main58211-52270i201012-201105
main58211-52271i201106-201404
58251CBRACE, FLOOR PANEL, FRONT RH
main58251-52050i201309-201402
58252BBRACE, FLOOR PANEL, FRONT LH
main58252-52080i201404-201701
58307PANEL SUB-ASSY, BODY LOWER BACK
main58307-52580i201012-201101
main58307-52581i201102-201404
main58307-52582i201608-201701
main58307-52590i201012-201101
main58307-52591i201404-201607
main58307-52592i201608-201701
58311PAN, REAR FLOOR
main58311-52110i201404-201701
main58311-52191i201404-201701
58315DEXTENSION, REAR FLOOR PAN, RH
main58315-52160i201012-201404
58316DEXTENSION, REAR FLOOR PAN, LH
main58316-52180i201012-201404
58325ECOVER, REAR FLOOR SERVICE HOLE
main58325-52050i201012-201404
main58325-52060i201701
main58325-52080i201701
58351EBRACKET, SPARE WHEEL CLAMP
main58351-52070i201012-201404
58357BBRACKET, ACTUATOR COVER, NO.3 RH
main58357-52030i201012-201104
main58357-52031i201701
main58357-52040i201012-201104
main58357-52041i201105-201404
58384GGUSSET, LOWER BACK, UPPER RH
main58384-52150i201012-201404
58385GGUSSET, LOWER BACK, UPPER LH
main58385-52100i201404-201701
58386BBRACKET, REAR BUMPER COVER, NO.2
main58386-74010×2i201012-201404
58791BCARRIER, JACK
main58791-52060i201012-201404
7184852030ORNAMENT, FRONT SEAT BRACKET, LH
7184852080ORNAMENT, FRONT SEAT BRACKET, LH
9010508120
9010508460
9011506166
9011506219
9011506243
9011906786
9011908C64
9016840086
9017905011
9155180612
9167180816
9422380600
9422380800

62 parts on this diagram · 3 diagrams in section
