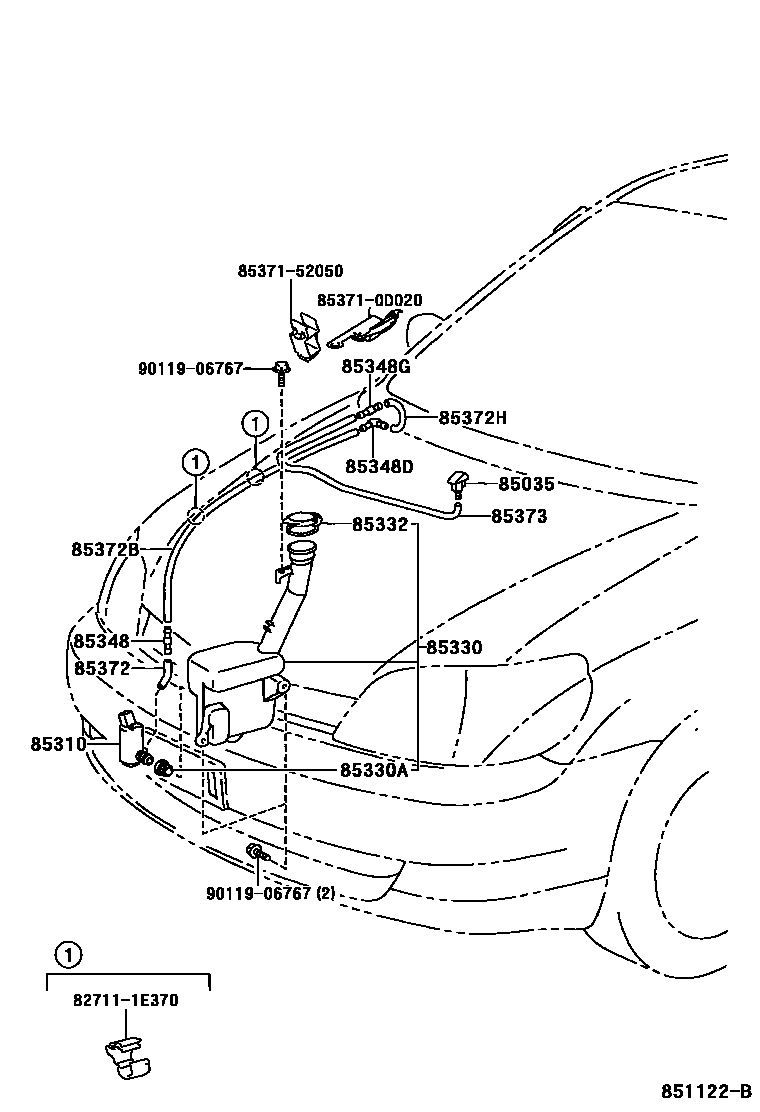

Toyota VIOS/SOLUNA VIOS — WINDSHIELD WASHER

85035NOZZLE SUB-ASSY, WASHER
85310MOTOR AND PUMP ASSY, WINDSHIELD WASHER
85330JAR ASSY, WINDSHIELD WASHER
85330ABUSH, WINDSHIELD WASHER JAR
85332CAP, WINDSHIELD WASHER JAR
(L)
(J)
85348JOINT, WINDSHIELD WASHER HOSE, NO.1
85348GJOINT, WINDSHIELD WASHER HOSE, NO.2
85372HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
L=3300
L=1800(*H,L=1080)
85372BHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.2
L=1040
85372HHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.3
85373HOSE, WINDSHIELD WASHER (FROM JOINT TO NOZZLE)
L=1800(*H,L=960)
827111E370WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
main82711-1E370
853710D020HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
main85371-0D020
8537152050HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
main85371-52050
9011906767
main90119-06767
16 parts on this diagram · 3 diagrams in section
WINDSHIELD WASHER for Toyota VIOS/SOLUNA VIOS
This section contains 18 genuine Toyota parts for the WINDSHIELD WASHER system of the Toyota VIOS/SOLUNA VIOS. Key components include: NOZZLE SUB-ASSY, WASHER, MOTOR AND PUMP ASSY, WINDSHIELD WASHER, JAR ASSY, WINDSHIELD WASHER, BUSH, WINDSHIELD WASHER JAR, CAP, WINDSHIELD WASHER JAR.
