Toyota VELOZSTARTER

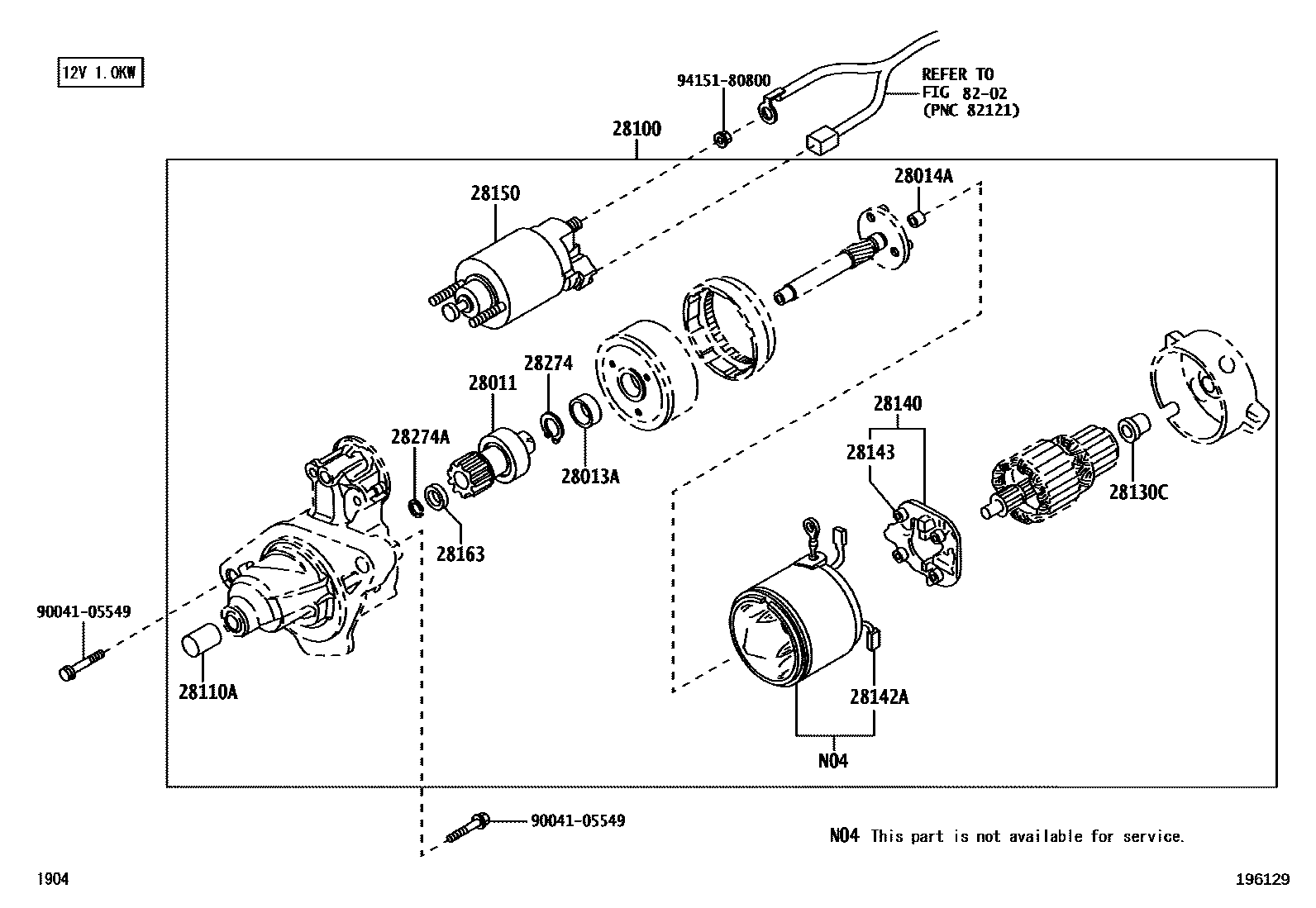

Parts diagram
28011CLUTCH SUB-ASSY, STARTER
main28011-BZ080i202206
28013ABEARING, STARTER CENTER & SHOCK ABSORBER, NO.2
main90099-10181i202206
28014ABUSH OR BEARING, PLANET CARRIER SHAFT
main90099-10180i202206
28100STARTER ASSY
main28100-BZ350i202206
12V 1.0KW
28110ABEARING(FOR STARTER HOUSING)
main28277-87201i202206
28130CBEARING, STARTER FLANGE
main90099-10183i202206
28140HOLDER ASSY, STARTER BRUSH
main28140-BZ030i202206
28142ASTARTER KIT
main28142-97501×2i202206
28143SPRING, STARTER BRUSH
main28143-87202×4i202206
28150SWITCH ASSY, MAGNET STARTER
main28150-BZ060i202206
28163NUT OR COLLAR, PINION STOP, STARTER
main28163-87202i202206
28274SNAP RING, STARTER, NO.1
main90096-90030i202206
28274ASNAP RING, STARTER, NO.2
main28274-87503i202206
8202
9004105549
9415180800

16 parts on this diagram · 1 diagram in section
