Toyota VANEXHAUST GAS RECIRCULATION SYSTEM

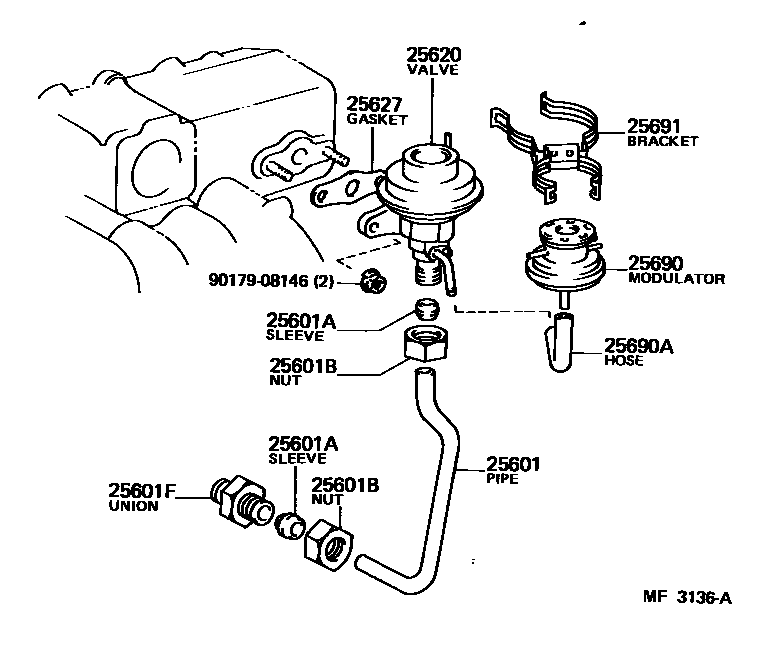

Parts diagram
25601PIPE SUB-ASSY, EGR, NO.1
main25611-73010i198308-198808
25601ASLEEVE, BALL, EGR PIPE, NO.1
main90410-12042i198308-198808
25601BNUT, UNION, EGR PIPE, NO.1
main90402-20073i198308-198808
25601FUNION(FOR EGR PIPE, NO.1)
main90404-20011i198308-198808
25620VALVE ASSY, EGR
main25620-73010i198308-198808
main25620-73070i198608-198808
25627GASKET, EGR VALVE
main25627-31020i198308-198808
25690MODULATOR ASSY, EGR VACUUM
main25870-61011i198308-198808
25690AHOSE(FOR EGR VACUUM MODULATOR)
main90910-06038i198308-198808
25691BRACKET, EGR VACUUM MODULATOR
main25691-73010i198308-198602
main25691-73011i198602-198808
9017908146

10 parts on this diagram · 1 diagram in section

EXHAUST GAS RECIRCULATION SYSTEM for Toyota VAN

This section contains 10 genuine Toyota parts for the EXHAUST GAS RECIRCULATION SYSTEM system of the Toyota VAN. Key components include: PIPE SUB-ASSY, EGR, NO.1, SLEEVE, BALL, EGR PIPE, NO.1, NUT, UNION, EGR PIPE, NO.1, UNION(FOR EGR PIPE, NO.1), VALVE ASSY, EGR.
