Toyota TERCELWATER PUMP

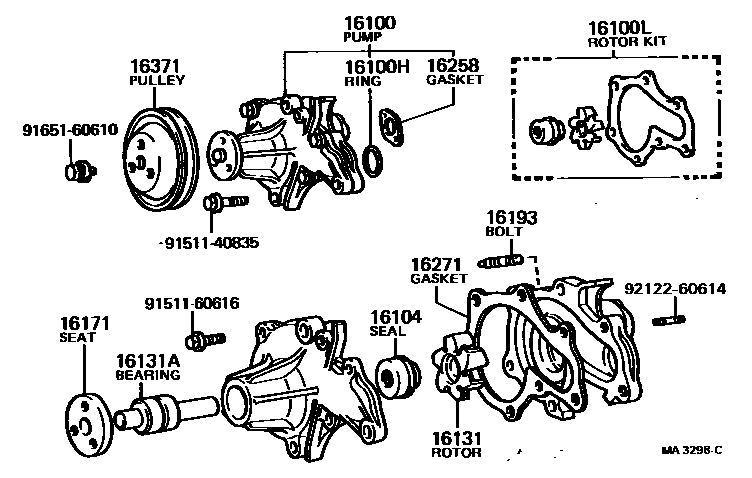

Parts diagram
16100PUMP ASSY, ENGINE WATER
main16100-19025i197908-198008
main16100-19026i198008-198112
main16100-19027i198112-198207
main16100-19065i198008-198112
CALIFORNIA SPEC
main16100-19066i198112-198207
CALIFORNIA SPEC
16100HRING, O(FOR WATER PUMP)
main96710-02035i197908-198112
main96711-24035i198112-198207
16100LROTOR KIT, WATER PUMP
main04162-15010i197908-198008
16104SEAL SET, WATER PUMP
main16104-41110i197908-198002
main16104-41111i198002-198207
16131ROTOR, WATER PUMP
main16131-15010i197908-198207
16131ABEARING, WATER PUMP
main90369-26001i197908-198008
main90369-30014i198008-198207
CALIFORNIA SPEC
main90369-30024i198008-198207
16171SEAT, WATER PUMP PULLEY
main16171-15010i197908-198008
main16171-15011i198008-198207
main16171-24031i198008-198207
CALIFORNIA SPEC
16193BOLT, STUD(FOR WATER PUMP COVER)
main16193-15010×2i197908-198207
16258GASKET(FOR HEATER RETURN)
main16258-15010i197908-198112
main16258-15011i198112-198207
16271GASKET, WATER PUMP
main16124-15010i197908-198207
16371PULLEY, FAN
main16371-15010i197908-198008
main16371-15011i198008-198207
main16371-15030i198008-198207
CALIFORNIA SPEC
9151140835
9151160616
9165160610
9212260614

15 parts on this diagram · 3 diagrams in section

WATER PUMP for Toyota TERCEL

This section contains 18 genuine Toyota parts for the WATER PUMP system of the Toyota TERCEL. Key components include: RADIATOR & WATER OUTLET, PUMP ASSY, ENGINE WATER, RING, O(FOR WATER PUMP), PUMP KIT, WATER, ROTOR KIT, WATER PUMP.
