Toyota TERCELSWITCH & RELAY & COMPUTER

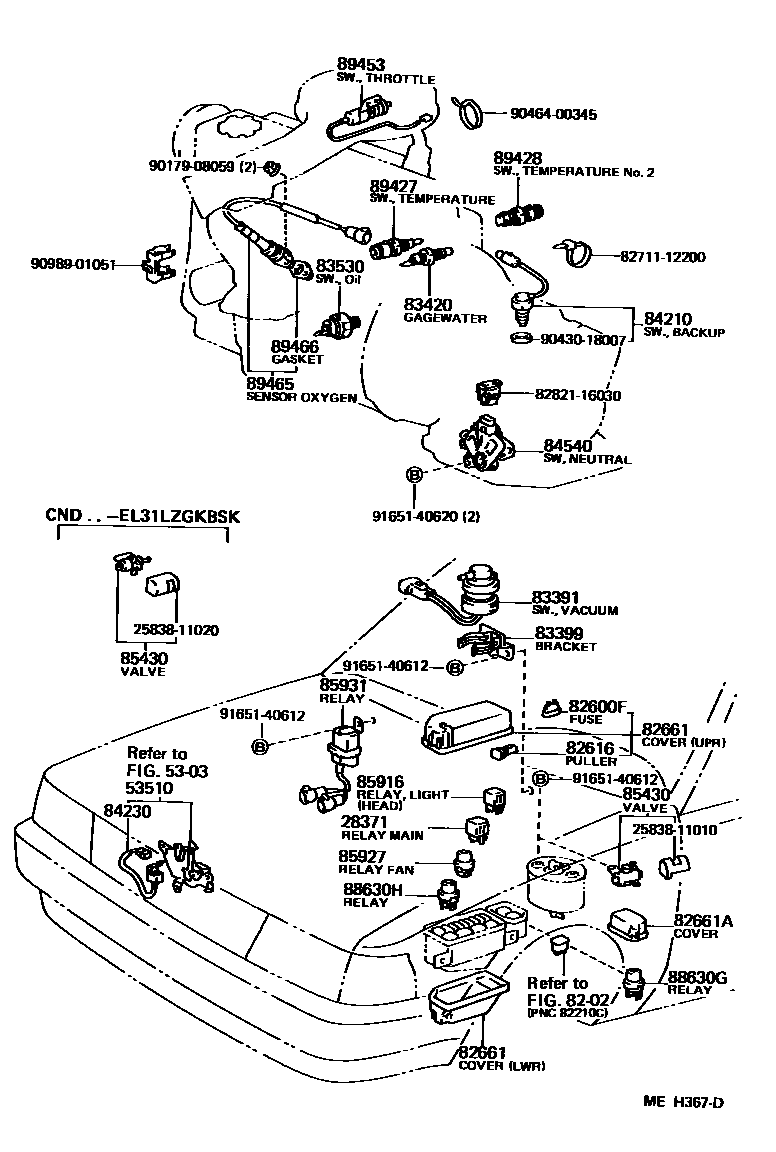

Parts diagram
28371RELAY, IGNITION, NO.1
main90987-04002i198608-198808
5303
8202
82600FFUSE, FUSE BLOCK
main90982-07011i198608-198808
30A,GREEN,30A
main90982-09002×3i198608-198808
10A,10A
main90982-09003×8i198608-198808
15A,15A
main90982-09004×2i198608-198808
20A,YELLOW,20A
main90982-09005×6i198608-198808
7.5A,7.5A
82616PULLER, FUSE
main82616-12010i198608-198808
82661COVER, RELAY BLOCK, NO.1
main82661-16170i198608-198808
UPR
main82661-16200i198608-198808
LWR
82661ACOVER, RELAY BLOCK, NO.2
main82661-16190i198608-198808
83391SWITCH, VACUUM
main83391-16120i198608-198708
83399BRACKET, VACUUM SWITCH
main83399-16050i198608-198708
83420GAGE ASSY, WATER TEMPERATURE SENDER
main83420-16020i198608-198808
83530SWITCH ASSY, OIL PRESSURE (FOR ENGINE)
main83530-30080i198608-198808
84210SWITCH ASSY, BACK-UP LAMP
main84210-60021i198608-198808
84230SWITCH ASSY, COURTESY LAMP (FOR ENGINE ROOM)
main84231-12040i198708-198808
84540SWITCH ASSY, NEUTRAL START
main84540-16030i198608-198808
85430VALVE, OUTER VENT CONTROL
main90925-09013i198608-198708
DENSO
main90925-09014i198708-198808
AISIN
main90925-09017i198704-198708
main90925-09021i198608-198704
85916RELAY, LIGHT CONTROL
main90987-01003i198608-198808
TAIL LAMP
main90987-02006i198608-198808
HEAD LAMP
85927RELAY, COOLING FAN
main90987-03001i198608-198808
85931RELAY, EMISSION CONTROL
main85931-16010i198608-198808
88630GRELAY ASSY, COOLER
main90987-02004i198608-198701
88630HRELAY ASSY, COOLER
main90987-02004i198608-198701
89427SWITCH, TEMPERATURE DETECT
main89427-12070i198608-198710
main89427-12090i198710-198808
89428SWITCH, TEMPERATURE DETECT, NO.2
main89428-10100i198608-198808
89453SWITCH, THROTTLE POSITION (FOR T.C.S.)
main89453-16010i198608-198808
89465SENSOR, OXYGEN
main89465-29165i198608-198708
89466GASKET, OXYGEN SENSOR
main89466-30010i198608-198708
2583811010COVER, OUTER VENT CONTROL VALVE
2583811020COVER, OUTER VENT CONTROL VALVE
8271112200WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
8282116030RETAINER, HEADLAMP HARNESS
9017908059
9043018007
9046400345
9098901051
9165140612
9165140620

35 parts on this diagram · 5 diagrams in section
