Toyota TERCELBACK DOOR LOCK & HANDLE

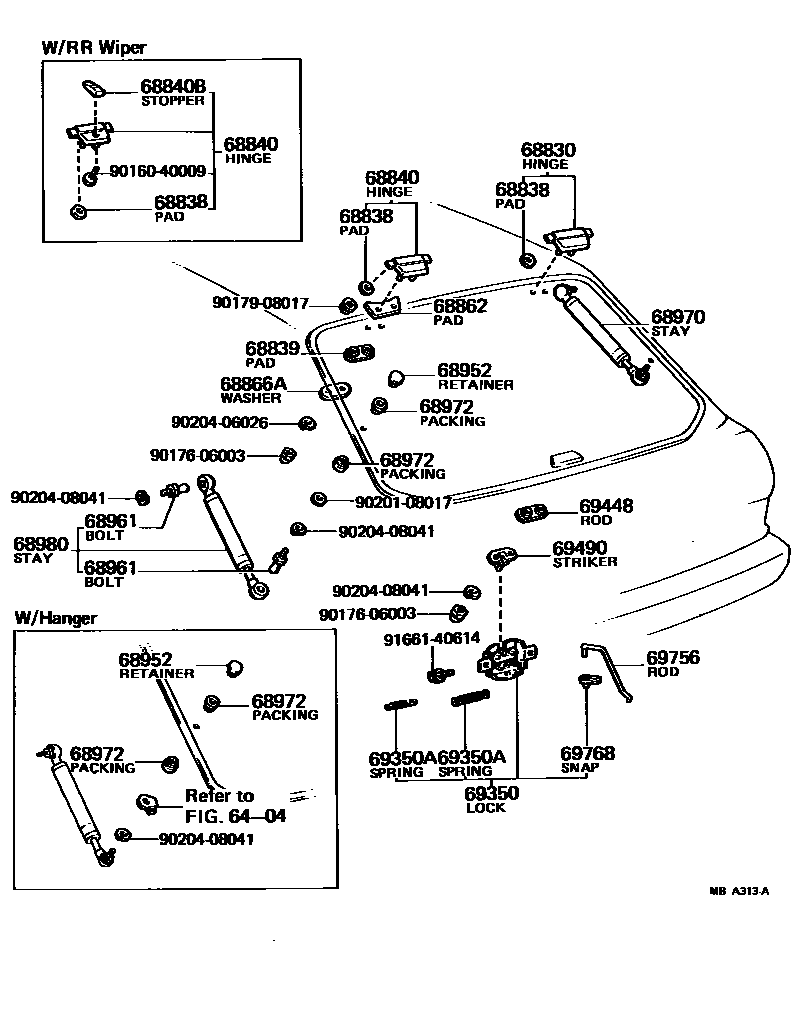

Parts diagram
6404
68830HINGE ASSY, BACK DOOR, RH
main68810-16020i197908-198207
main68810-16030i197908-198207
68838PAD, BACK DOOR HINGE, NO.1
main68863-16010×4i197908-198207
68839PAD, BACK DOOR HINGE, NO.2
main68838-16010×2i197908-198207
68840HINGE ASSY, BACK DOOR, LH
main68820-16020i198008-198207
W/RR WIPER
main68820-16040i197908-198207
main68820-16050i197908-198207
W/RR WIPER
main68820-16060i197908-198008
68840BSTOPPER SUB-ASSY, WIPER BLADE
main76509-16010i197908-198207
W/RR WIPER
main76509-16020i197908-198207
W/RR WIPER
68862PAD, BACK DOOR HINGE
main68861-16010i197908-198207
RH
main68861-16020i197908-198207
RH
main68862-16010i197908-198207
LH
main68862-16020i197908-198207
LH
68866AWASHER, BACK DOOR HINGE
main68866-16010×2i197908-198207
68952RETAINER, BACK DOOR STAY
main68952-16010×2i197908-198207
68961BOLT, BACK DOOR STAY
main68961-14010×4i197908-198207
68970STAY ASSY, BACK DOOR, RH
main68950-19045i197908-198207
KAYABA
main68950-19055i197908-198207
TOKIKO
68972PACKING, BACK DOOR STAY
main68971-16010×2i197908-198207
OUTER
main68972-16010×2i197908-198207
INNER
68980STAY ASSY, BACK DOOR
main68950-19045i197908-198207
KAYABA
main68950-19055i197908-198207
TOKIKO
69350LOCK ASSY, BACK DOOR
main69350-16010i197908-198207
69350ASPRING(FOR BACK DOOR LOCK)
main90506-07001i197908-198207
L=33.5
main90506-08008i198008-198207
L=25.6
69448PAD, BACK DOOR LOCK STRIKER
main69448-16010i197908-198207
69490STRIKER ASSY, BACK DOOR LOCK
main69430-16010i197908-198207
69756ROD, BACK DOOR LOCKING CONTROL PUSH
main69764-16010i197908-198207
69768SNAP, BACK DOOR LOCK CONTROL LINK
main69759-16010i197908-198207
9016040009
9017606003
9017908017
9020108017
9020406026
9020408041
9166140614

26 parts on this diagram · 1 diagram in section
