Toyota TERCELREAR DOOR LOCK & HANDLE

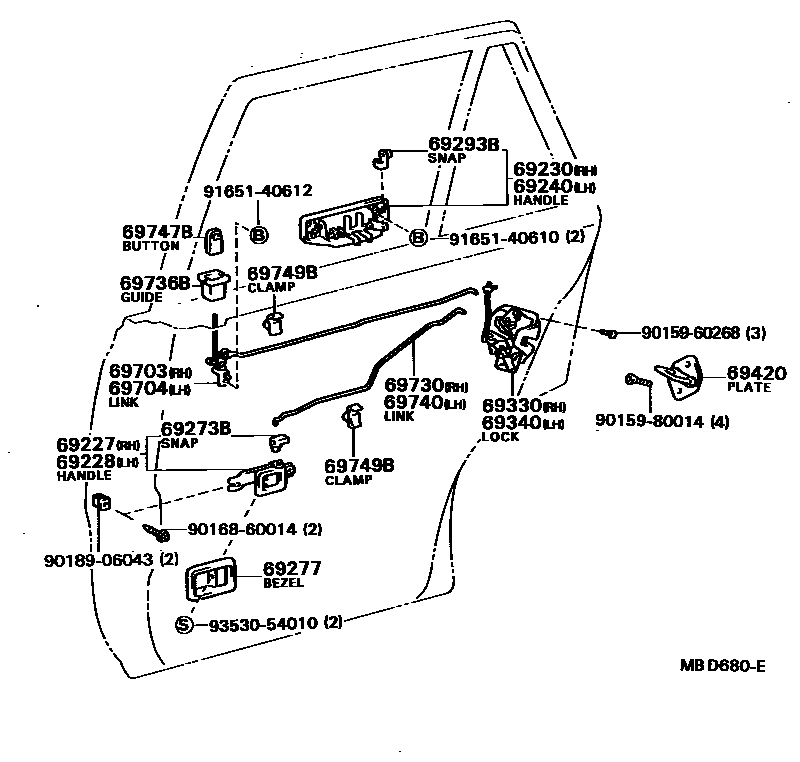

Parts diagram
69227HANDLE, REAR DOOR INSIDE, RH
main69205-16040-01i198605-198801
BLACK,NEW BLACK,TRIM2#
main69205-16040-02i198205-198408
DARK WINE,RED/MAROON,TRIM3#
main69205-16040-03i198205-198408
GRAY,GRAY,TRIM1#
main69205-16040-05i198408-198605
BEIGE,BEIGE,TRIM4#
main69205-16040-06i198205-198408
BROWN,BROWN,TRIM4#
main69205-16040-13i198408-198605
GRAY,GRAY,TRIM1#
main69205-16040-15i198605-198801
BEIGE,DARK BEIGE,TRIM4#
69228HANDLE, REAR DOOR INSIDE, LH
main69206-16040-01i198605-198801
BLACK,NEW BLACK,TRIM2#
main69206-16040-02i198205-198408
DARK WINE,RED/MAROON,TRIM3#
main69206-16040-03i198205-198408
GRAY,GRAY,TRIM1#
main69206-16040-05i198408-198605
BEIGE,BEIGE,TRIM4#
main69206-16040-06i198205-198408
BROWN,BROWN,TRIM4#
main69206-16040-13i198408-198605
GRAY,GRAY,TRIM1#
main69206-16040-15i198605-198801
BEIGE,DARK BEIGE,TRIM4#
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69230-16010i198205-198801
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69240-16010i198205-198801
69273BSNAP, DOOR INSIDE HANDLE ROD(FOR REAR DOOR)
main69759-14050i198205-198801
LH
main69759-24070i198205-198801
RH
69277BEZEL, REAR DOOR INSIDE HANDLE
main69277-32020-01i198605-198801
BLACK,NEW BLACK,TRIM2#
main69277-32020-02×2i198205-198408
DARK WINE,RED/MAROON,TRIM3#
main69277-32020-06×2i198205-198408
BROWN,BROWN,TRIM4#
main69277-32020-10i198605-198801
BEIGE,DARK BEIGE,TRIM4#
main69277-32020-13×2i198205-198408
GRAY,GRAY,TRIM1#
main69277-32020-33i198408-198605
GRAY,GRAY,TRIM1#
main69277-32020-65i198408-198605
BEIGE,BEIGE,TRIM4#
69293BSNAP, REAR DOOR OUTSIDE HANDLE
main69293-16030i198205-198801
RH
main69293-16040i198205-198801
LH
69330LOCK ASSY, REAR DOOR, RH
main69330-16030i198708-198801
main69330-16050i198208-198408
main69330-16060i198408-198708
69340LOCK ASSY, REAR DOOR, LH
main69340-16030i198708
main69340-16050i198208-198408
main69340-16060i198708-198801
69420PLATE ASSY, REAR DOOR LOCK STRIKER
main69410-14050×2i198205-198605
main69410-87001×2i198605-198801
69703LINK SUB-ASSY, REAR DOOR LOCKING CONTROL, RH
main69770-16020i198205-198212
main69770-16030i198212-198510
main69770-16040i198510-198801
69704LINK SUB-ASSY, REAR DOOR LOCKING CONTROL, LH
main69780-16020i198205-198212
main69780-16030i198212-198510
main69780-16040i198510-198801
69730LINK ASSY, REAR DOOR OPEN CONTROL, RH
main69713-16020i198205-198801
69736BGUIDE, REAR DOOR LOCK LINK
main69736-12030×2i198408-198801
main69736-22021×2i198205-198408
69740LINK ASSY, REAR DOOR OPEN CONTROL, LH
main69714-16020i198205-198801
69747BBUTTON, DOOR LOCKING(FOR REAR DOOR)
main69741-32010-01×2i198205-198505
BLACK,BLACK,TRIM1#,3#,4#
main69741-90K00-01×2i198505-198801
BLACK,BLACK,TRIM1#,2#,4#
69749BCLAMP, REAR DOOR LOCK LINK
main69749-30020×4i198205-198801
9015960268
9015980014
9016860014
9018906043
9165140610
9165140612
9353054010

24 parts on this diagram · 1 diagram in section

REAR DOOR LOCK & HANDLE for Toyota TERCEL

This section contains 24 genuine Toyota parts for the REAR DOOR LOCK & HANDLE system of the Toyota TERCEL. Key components include: HANDLE, REAR DOOR INSIDE, RH, HANDLE, REAR DOOR INSIDE, LH, HANDLE ASSY, REAR DOOR OUTSIDE, RH, HANDLE ASSY, REAR DOOR OUTSIDE, LH, SNAP, DOOR INSIDE HANDLE ROD(FOR REAR DOOR).
