Toyota SUPRAWINDSHIELD WASHER

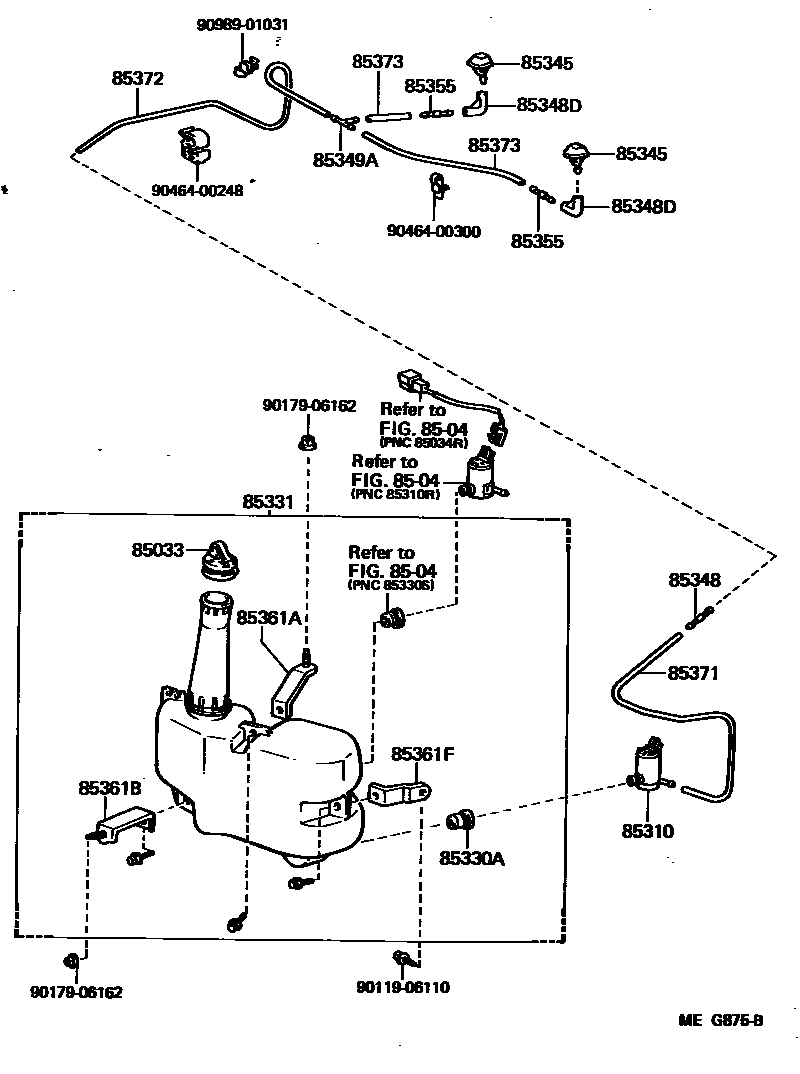

Parts diagram
85033CAP ASSY, WINDSHIELD WASHER
main85332-20441i198602-198808
8504REAR WASHER
85310MOTOR AND PUMP ASSY, WINDSHIELD WASHER
main85310-22080i198602-198808
85330ABUSH, WINDSHIELD WASHER JAR
main90099-32089i198602-198808
85331JAR SUB-ASSY, WINDSHIELD WASHER
main85331-14680i198602-198808
85345NOZZLE, WINDSHIELD WASHER
main85035-14310i198602-198808
85348JOINT, WINDSHIELD WASHER HOSE, NO.1
main85349-89122i198602-198808
85348DJOINT, WINDSHIELD WASHER ELBOW, NO.1
main85355-14481i198602-198808
85349AJOINT, WINDSHIELD WASHER HOSE, NO.2
main85348-14510i198602-198808
85355VALVE, WINDSHIELD WASHER HOSE
main85031-12250i198602-198808
85361ABRACKET, WINDSHIELD WASHER, NO.1
main85361-14600i198602-198808
85361BBRACKET, WINDSHIELD WASHER, NO.2
main85362-14600i198602-198808
85361FBRACKET, WINDSHIELD WASHER, NO.3
main85363-14600i198602-198808
85371HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
main90446-07001i198602-198808
85372HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
main90099-33080i198602-198808
85373HOSE, WINDSHIELD WASHER (FROM JOINT TO NOZZLE)
main90099-33080i198602-198808
9011906110
9017906162
9046400248
9046400300
9098901031

21 parts on this diagram · 1 diagram in section

WINDSHIELD WASHER for Toyota SUPRA

This section contains 21 genuine Toyota parts for the WINDSHIELD WASHER system of the Toyota SUPRA. Key components include: CAP ASSY, WINDSHIELD WASHER, REAR WASHER, MOTOR AND PUMP ASSY, WINDSHIELD WASHER, BUSH, WINDSHIELD WASHER JAR, JAR SUB-ASSY, WINDSHIELD WASHER.
