Toyota SUPRAWINDSHIELD WASHER

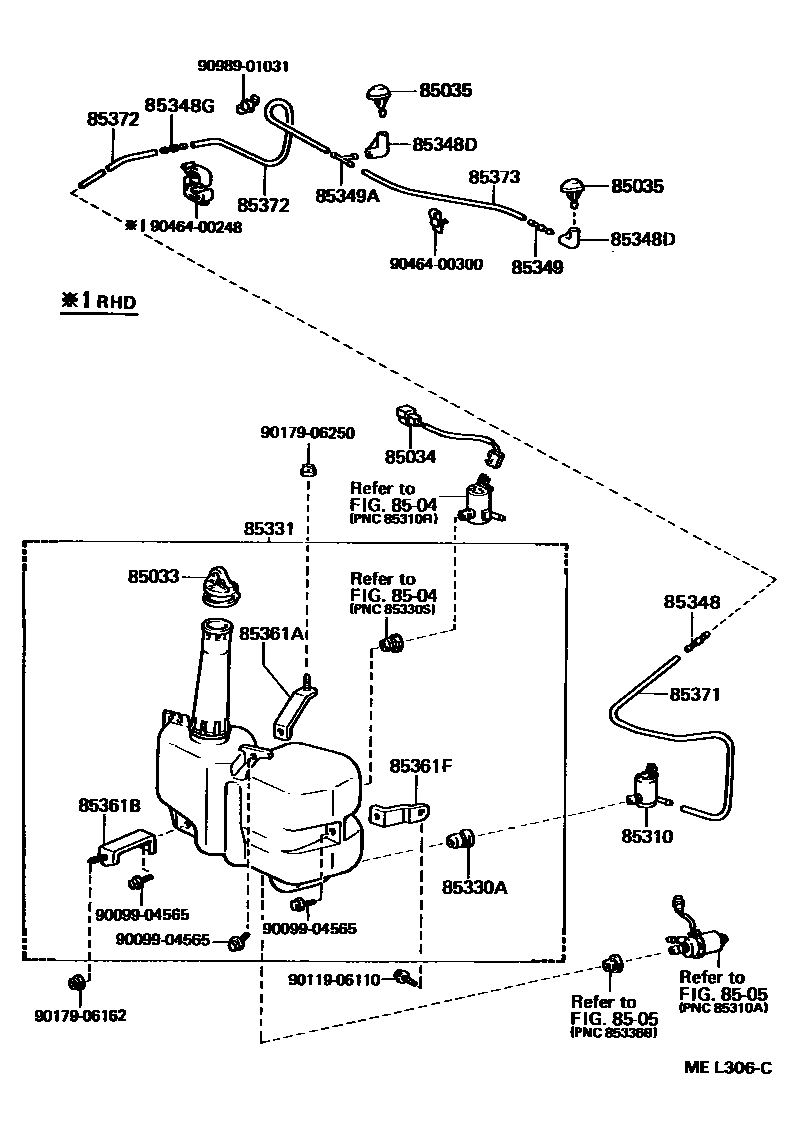

Parts diagram
85033CAP ASSY, WINDSHIELD WASHER
main85332-14751i199108-199305
main85332-14770i199108-199305
main85332-32161i198808-199108
85034WIRE, WASHER
main85034-14680i198808-199305
85035NOZZLE SUB-ASSY, WASHER
main85035-14290×2i198808-199108
main85035-14360×2i198808-199305
main85035-14370×2i198808-199305
main85035-14380×2i198808-199305
8504
8505
85310MOTOR AND PUMP ASSY, WINDSHIELD WASHER
main85310-16050i198808-199305
main85310-22080i198808-199305
85330ABUSH, WINDSHIELD WASHER JAR
main90099-32089i198808-199305
85331JAR SUB-ASSY, WINDSHIELD WASHER
main85331-14431i199108-199305
W(HEADLAMP CLEANER)
main85331-14680i198808-198809
main85331-14700i198808-198809
main85331-14701i199108-199305
main85331-14730i198808-199108
W(HEADLAMP CLEANER)
main85331-14770i199108-199305
85348JOINT, WINDSHIELD WASHER HOSE, NO.1
main85334-22480i199108-199305
main85349-89122i198808-199108
85348DJOINT, WINDSHIELD WASHER ELBOW, NO.1
main85355-14481×2i198808-199305
85348GJOINT, WINDSHIELD WASHER HOSE, NO.2
main85349-14010i199108-199305
85349JOINT, WINDSHIELD WASHER HOSE, NO.1
main85349-89122i198808-199108
85349AJOINT, WINDSHIELD WASHER HOSE, NO.2
main85348-14390i199108-199305
main85348-14510i198808-199108
85361ABRACKET, WINDSHIELD WASHER, NO.1
main85361-14340i199108-199305
main85361-14600i198808-199108
85361BBRACKET, WINDSHIELD WASHER, NO.2
main85362-14600i198808-199305
85361FBRACKET, WINDSHIELD WASHER, NO.3
main85363-14600i198808-199305
85371HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
main90099-33075i199108-199305
L=1100
main90446-07001i198808-199108
L=1800,W(HEADLAMP CLEANER)
85372HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
main90099-33079i198808-199108
L=1400
main90099-33080i199108-199305
L=1450
85373HOSE, WINDSHIELD WASHER (FROM JOINT TO NOZZLE)
main90099-33080i198808-199305
L=1450
9009904565
9011906110
9017906162
9017906250
9046400248
9046400300
9098901031

26 parts on this diagram · 1 diagram in section
