EPC Data

Toyota SPRINTERREAR WIPER

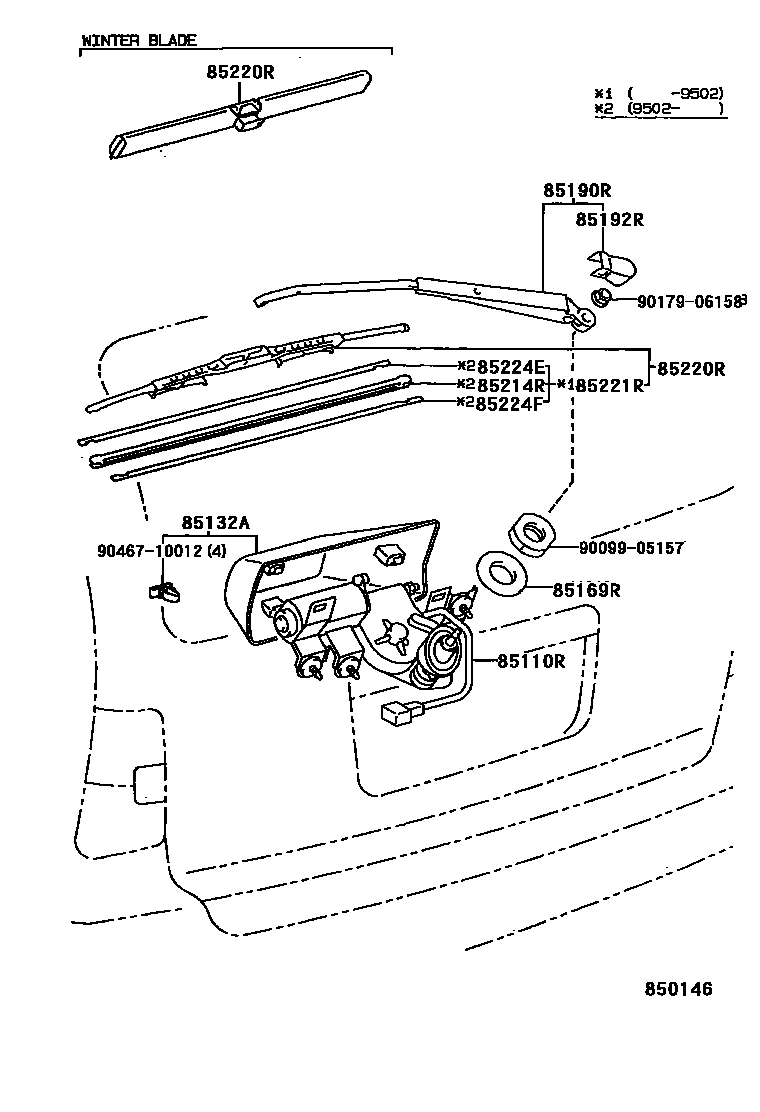

Parts diagram
85110RMOTOR ASSY, REAR WIPER
main85130-13060i199109-199204
main85130-13070i199204-200206
85132ACOVER, REAR WIPER SHAFT
main85132-13060-B0i199109-200206
SHADOW GRAY,TRIM1#
85169RWASHER, REAR WIPER LINK PIVOT, NO.1
main85134-13060i199109-200206
85190RARM ASSY, REAR WIPER
main85241-13010i199109-199204
main85241-13030i199301-200206
85192RCOVER, REAR WIPER ARM
main85245-13030i199109-200206
85214RRUBBER, REAR WIPER
main85214-12290i199704-200206
main85214-20340i199502-199704
85220RBLADE ASSY, REAR WIPER
main85242-12080i199704-200206
main85242-13010i199109-199204
main85242-13030i199301-199704
main85291-13020i199109-200206
85221RBLADE, REAR WIPER
main85243-13010i199109-199502
85224EPLATE, REAR WIPER RUBBER BACKING, NO.1
main85224-28100i199502-199704
main85224-44030i199704-200206
85224FPLATE, REAR WIPER RUBBER BACKING, NO.2
main85224-28100i199502-199704
main85224-44030i199704-200206
9009905157
9017906158
9046710012

13 parts on this diagram · 1 diagram in section

REAR WIPER for Toyota SPRINTER

This section contains 13 genuine Toyota parts for the REAR WIPER system of the Toyota SPRINTER. Key components include: MOTOR ASSY, REAR WIPER, COVER, REAR WIPER SHAFT, WASHER, REAR WIPER LINK PIVOT, NO.1, ARM ASSY, REAR WIPER, COVER, REAR WIPER ARM.
