Toyota SPRINTERFUEL PUMP & PIPE

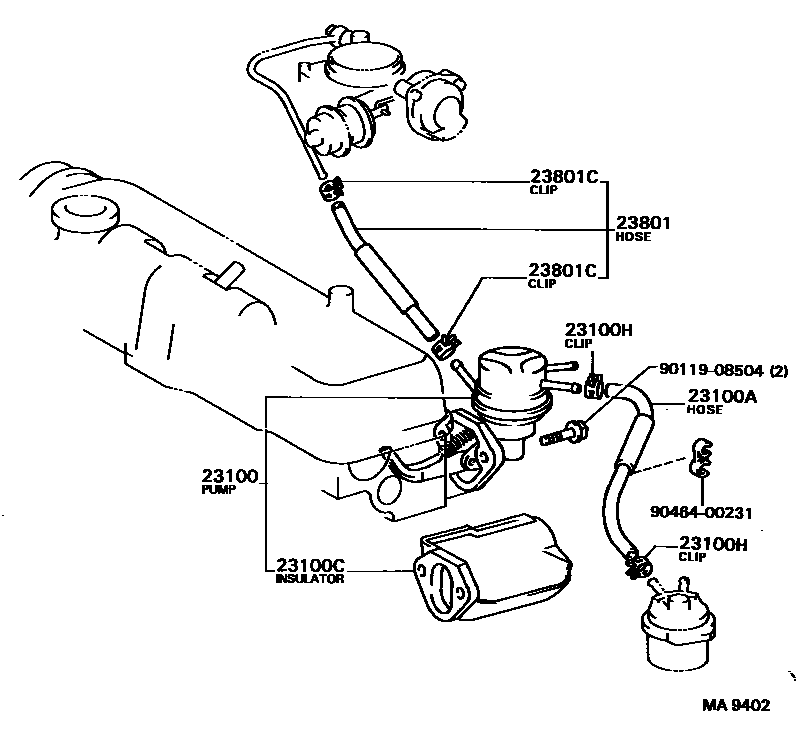

Parts diagram
23100PUMP ASSY, FUEL
main23100-11030i198505-198704
main23100-19195i198305-198704
23100AHOSE, FUEL
main23271-15070i198305-198704
main95332-06040i198505-198606
*H,L=360
main95333-06036i198606-198702
*H,L=360
main95333-06040i198702-198704
23100CINSULATOR, FUEL PUMP
main23915-10020i198505-198704
main23915-15010i198305-198502
main23915-15011i198502-198704
23100HCLIP(FOR FUEL HOSE)
main96132-30600×2i198305-198704
23801PIPE OR HOSE SUB-ASSY, CARBURETOR FUEL, NO.1
main23271-15010i198305-198704
main95332-06030i198505-198701
main95333-06022i198701-198702
main95333-06030i198702-198704
23801CCLIP(FOR CARBURETOR FUEL HOSE)
main96132-30600×2i198305-198704
9011908504
9046400231

8 parts on this diagram · 2 diagrams in section

FUEL PUMP & PIPE for Toyota SPRINTER

This section contains 10 genuine Toyota parts for the FUEL PUMP & PIPE system of the Toyota SPRINTER. Key components include: PUMP ASSY, FUEL, HOSE, FUEL, GASKET, FUEL PUMP, INSULATOR, FUEL PUMP, CLIP(FOR FUEL HOSE).
