Toyota SPRINTERBACK DOOR PANEL & GLASS

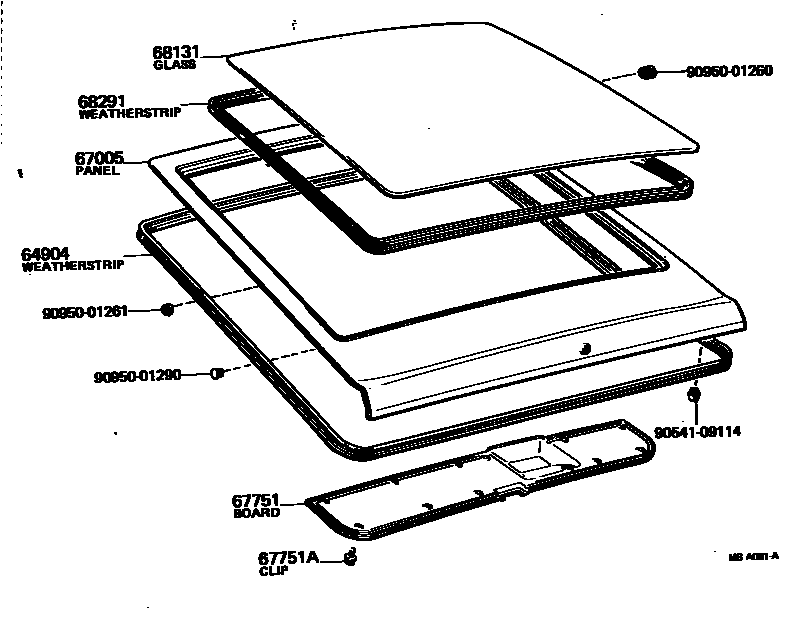

Parts diagram
64904WEATHERSTRIP SUB-ASSY, BACK DOOR
main67881-12030i197903-198304
main67881-12050i197903-198304
67005PANEL SUB-ASSY, BACK DOOR
main67005-12100i197903-198304
W/RR WIPER
main67005-12110i197903-198304
W/O RR WIPER
main67005-12120i197903-198304
W/RR WIPER
main67005-12270i197903-198304
W/O RR WIPER
67751BOARD, BACK DOOR TRIM
main64780-12010-01i197903-198304
W/O RR WIPER,BLACK,BLACK,TRIM2#
main64780-12010-04i197903-198304
W/O RR WIPER,BLUE,BLUE,TRIM8#
main64780-12010-06i197903-198304
W/O RR WIPER,DARK BROWN,BROWN,TRIM4#
main64780-12020-01i197903-198304
W/O RR WIPER,BLACK,BLACK,TRIM2#
main64780-12020-04i197903-198304
W/O RR WIPER,BLUE,BLUE,TRIM8#
main64780-12020-06i197903-198304
W/O RR WIPER,DARK BROWN,BROWN,TRIM4#
main64781-12010-01i197903-198304
W/RR WIPER,BLACK,BLACK,TRIM2#
main64781-12010-04i197903-198304
W/RR WIPER,BLUE,BLUE,TRIM8#
main64781-12010-06i197903-198304
W/RR WIPER,DARK BROWN,BROWN,TRIM4#
main64781-12030-01i197903-198304
W/RR WIPER,BLACK,BLACK,TRIM2#
main64781-12030-04i197903-198304
W/RR WIPER,BLUE,BLUE,TRIM8#
main64781-12030-06i197903-198304
W/RR WIPER,DARK BROWN,BROWN,TRIM4#
67751ACLIP(FOR BACK DOOR TRIM BOARD)
main90467-06017-01i198108-198304
BLACK,BLACK,TRIM2#
main90467-06017-04i198108-198304
BLUE,BLUE,TRIM8#
main90467-06017-16i198108-198304
DARK BROWN,BROWN,TRIM4#
main90467-08114-11i197903-198108
BLACK,BLACK,TRIM2#
main90467-08114-24i197903-198108
BLUE,BLUE,TRIM8#
main90467-08114-36i197903-198108
DARK BROWN,BROWN,TRIM4#
68131GLASS, BACK DOOR
main68105-12040i197903-198304
*TT,T=4.0,W/RR DEFOGGER
main68105-12050i197903-198304
*TT,T=4.0,W/RR DEFOGGER
main68131-12020i197903-198108
*TT,T=4.0
main68131-12070i197903-198304
*TT,T=4.0
68291WEATHERSTRIP, BACK DOOR GLASS
main68291-12030i197903-198108
main68291-12040i197903-198304
main68291-12050i197903-198304
main68291-12060i197903-198304
9054109114
9095001260
9095001261
9095001290

10 parts on this diagram · 2 diagrams in section

BACK DOOR PANEL & GLASS for Toyota SPRINTER

This section contains 12 genuine Toyota parts for the BACK DOOR PANEL & GLASS system of the Toyota SPRINTER. Key components include: WEATHERSTRIP SUB-ASSY, BACK DOOR, PANEL SUB-ASSY, BACK DOOR, BOARD, BACK DOOR TRIM, CLIP(FOR BACK DOOR TRIM BOARD), GLASS, BACK DOOR.
