Toyota SPRINTER CARIBFRONT DOOR LOCK & HANDLE

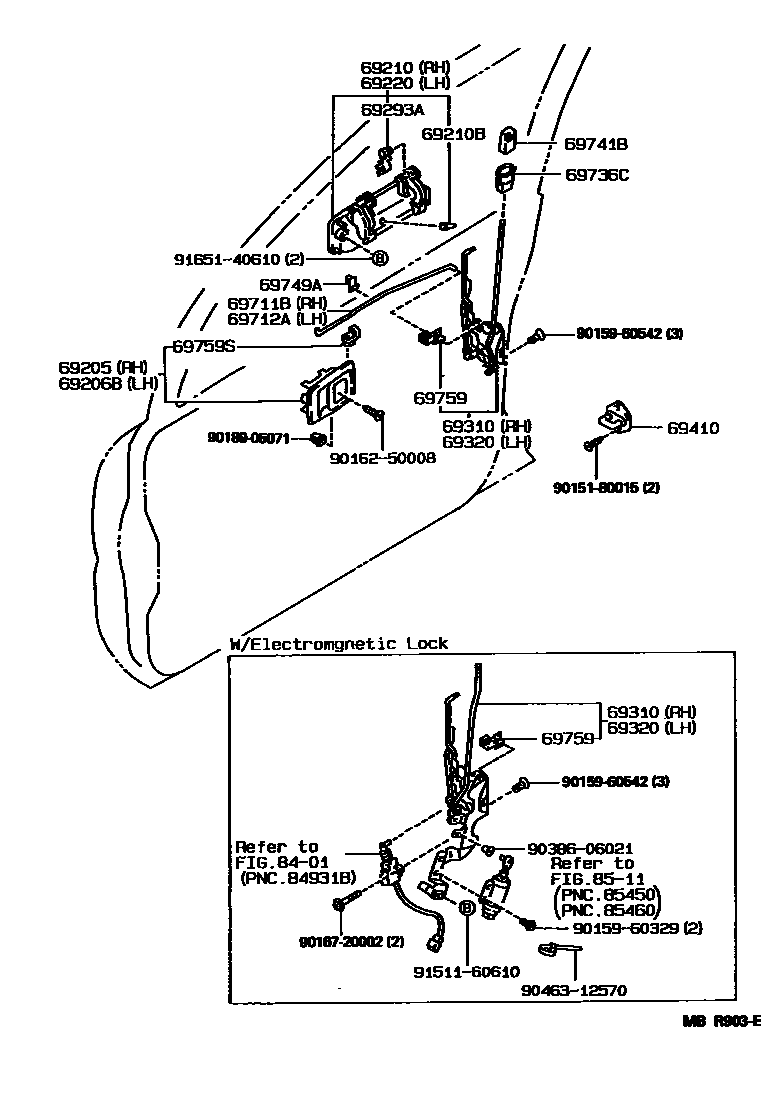

Parts diagram
69205HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH
main69205-12120-03i199009-199508
SHADOW GRAY,TRIM1#
main69205-12120-04i199009-199308
BLUE,TRIM8#
main69206-10040-13i199009-199508
GRAY,TRIM1#
main69206-10040-34i199009-199308
BLUE,TRIM8#
69206BHANDLE SUB-ASSY, FRONT DOOR INSIDE, LH
main69205-10040-13i199009-199508
GRAY,TRIM1#
main69205-10040-34i199009-199308
BLUE,TRIM8#
main69206-12120-03i199009-199508
SHADOW GRAY,TRIM1#
main69206-12120-04i199009-199308
BLUE,TRIM8#
69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH
main69210-12110i199009-199508
main69210-12120-01i199009-199508
BLACK M.,22S
main69210-12120-05i199009-199205
GOLD M,23S
main69210-12120-07i199009-199209
GRAYISH GREEN M.,6K6
main69210-12120-14i199009-199109
LIGHT BLUE M,25M
main69210-12120-A0i199009-199508
SUPER WHITE 2,040
main69210-12120-D0i199009-199109
RED MICA,20G
main69210-12120-D2i199109-199508
RED MICA M,27T
main69210-12120-G0i199209-199508
GRAYISH GREEN ME,6M3
main69210-12120-G1i199308-199508
DK. GREEN MICA,20W
main69210-12120-H0i199210-199211
10TH ANNIVERSARY,DEEP TURQIOISE M,25W
69210BCUSHION(FOR FRONT DOOR OUTSIDE HANDLE)
main90541-04014×4i199009-199508
69220HANDLE ASSY, FRONT DOOR OUTSIDE, LH
main69220-12110i199009-199508
main69220-12120-01i199009-199508
BLACK M.,22S
main69220-12120-05i199009-199205
GOLD M,23S
main69220-12120-07i199009-199209
GRAYISH GREEN M.,6K6
main69220-12120-14i199009-199109
LIGHT BLUE M,25M
main69220-12120-A0i199009-199508
SUPER WHITE 2,040
main69220-12120-D0i199009-199109
RED MICA,20G
main69220-12120-D2i199109-199508
RED MICA M,27T
main69220-12120-G1i199209-199508
GRAYISH GREEN ME,6M3
main69220-12120-G2i199308-199508
DK. GREEN MICA,20W
main69220-12120-H0i199210-199211
10TH ANNIVERSARY,DEEP TURQUTION M,25W
69293ASNAP, FRONT DOOR OUTSIDE HANDLE
main69293-12030i199009-199508
main69293-12040i199009-199508
69310LOCK ASSY, FRONT DOOR, RH
main69310-12221i199009-199109
main69310-12281i199009-199109
main69310-12430i199009-199109
AV2 TOURING SPECIAL
main69310-13010i199109-199508
main69310-13020i199109-199308
main69310-13030i199109-199508
AV2 TOURING SPECIAL
69320LOCK ASSY, FRONT DOOR, LH
main69320-12241i199009-199109
main69320-12381i199009-199109
main69320-13010i199109-199508
main69320-13020i199109-199308
69410PLATE ASSY, FRONT DOOR LOCK STRIKER
main69410-87001×2i199009-199508
69711BLINK, FRONT DOOR LOCK REMOTE CONTROL, RH
main69711-12100i199009-199508
69712ALINK, FRONT DOOR LOCK REMOTE CONTROL, LH
main69712-12110i199009-199508
69736CGUIDE, FRONT DOOR LOCKING LINK
main69736-20090×2i199009-199508
69741BKNOB, FRONT DOOR LOCK CONTROL
main69741-90K00-43×2i199009-199508
GRAY,TRIM1#
main69741-90K00-J0×2i199009-199308
DARK BLUE,TRIM8#
69749ACLAMP, FRONT DOOR LOCK LINK, NO.1
main69749-20010×2i199009-199407
main69749-30020×2i199407-199508
69759SNAP, DOOR LOCK CONTROL LINK, NO.1
main69759-20040i199009-199508
main69759-20050i199009-199508
69759SSNAP, FRONT DOOR INSIDE HANDLE
main69759-20060i199009-199508
main69759-20070i199009-199508
8401SWITCH & RELAY & COMPUTER
8511DOOR MOTOR & DOOR SOLENOID
9015180015
9015960329
9015960542
9016250008
9016720002
9018905071
9038606021
9046312570
9151160610
9165140610

28 parts on this diagram · 1 diagram in section

FRONT DOOR LOCK & HANDLE for Toyota SPRINTER CARIB

This section contains 28 genuine Toyota parts for the FRONT DOOR LOCK & HANDLE system of the Toyota SPRINTER CARIB. Key components include: HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH, HANDLE SUB-ASSY, FRONT DOOR INSIDE, LH, HANDLE ASSY, FRONT DOOR, OUTSIDE RH, CUSHION(FOR FRONT DOOR OUTSIDE HANDLE), HANDLE ASSY, FRONT DOOR OUTSIDE, LH.
