Toyota SERAFRONT FENDER APRON & DASH PANEL

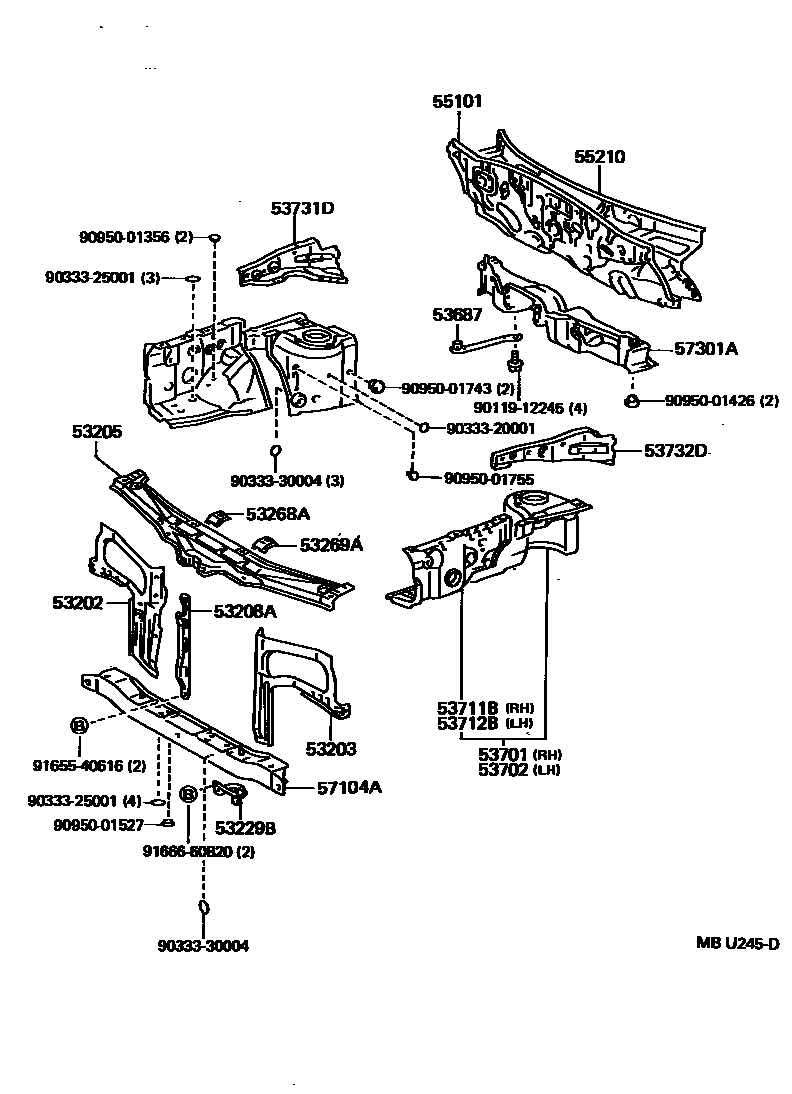

Parts diagram
53202SUPPORT SUB-ASSY, RADIATOR, RH
main53202-18010i199003-199512
53203SUPPORT SUB-ASSY, RADIATOR, LH
main53203-18010i199003-199512
53205SUPPORT SUB-ASSY, RADIATOR, UPPER
main53216-18010i199003-199512
53208ASUPPORT SUB-ASSY, HOOD LOCK
main53208-18010i199003-199512
53229BBRACKET, RADIATOR MOUNTING, LOWER NO.2
main53229-10040i199003-199512
53268AREINFORCEMENT, RADIATOR MOUNTING, RH
main53268-18010i199003-199512
53269AREINFORCEMENT, RADIATOR MOUNTING, LH
main53268-18010i199003-199512
53687BRACE, FRONT SUSPENSION LOWER TO STEERING MEMBER, RH
main53687-10030×2i199003-199512
53701APRON SUB-ASSY, FRONT FENDER, RH
main53701-18010i199003-199408
main53701-18011i199408-199512
53702APRON SUB-ASSY, FRONT FENDER, LH
main53702-18010i199003-199408
main53702-18011i199408-199512
53711BAPRON, FRONT FENDER, FRONT RH
main53711-18010i199003-199512
53712BAPRON, FRONT FENDER, FRONT LH
main53712-18010i199003-199512
53731DMEMBER, FRONT APRON TO COWL SIDE, UPPER RH
main53731-18010i199003-199512
53732DMEMBER, FRONT APRON TO COWL SIDE, UPPER LH
main53732-18010i199003-199512
55101PANEL SUB-ASSY, DASH
main55101-10944i199003-199206
main55101-10945i199003-199206
main55101-18030i199206-199512
main55101-18040i199206-199512
55210INSULATOR ASSY, DASH PANEL
main55210-18010i199003-199512
57104AMEMBER SUB-ASSY, FRONT CROSS
main57104-18010i199003-199512
57301AMEMBER SUB-ASSY, STEERING GEAR BOX SUPPORT
main57301-10070i199003-199404
main57301-10071i199404-199512
9011912245
9033320001
9033325001
9033330004
9095001356
9095001426
9095001527
9095001743
9095001755
9165540616
9166660820

29 parts on this diagram · 1 diagram in section
