Toyota SERAABS & VSC

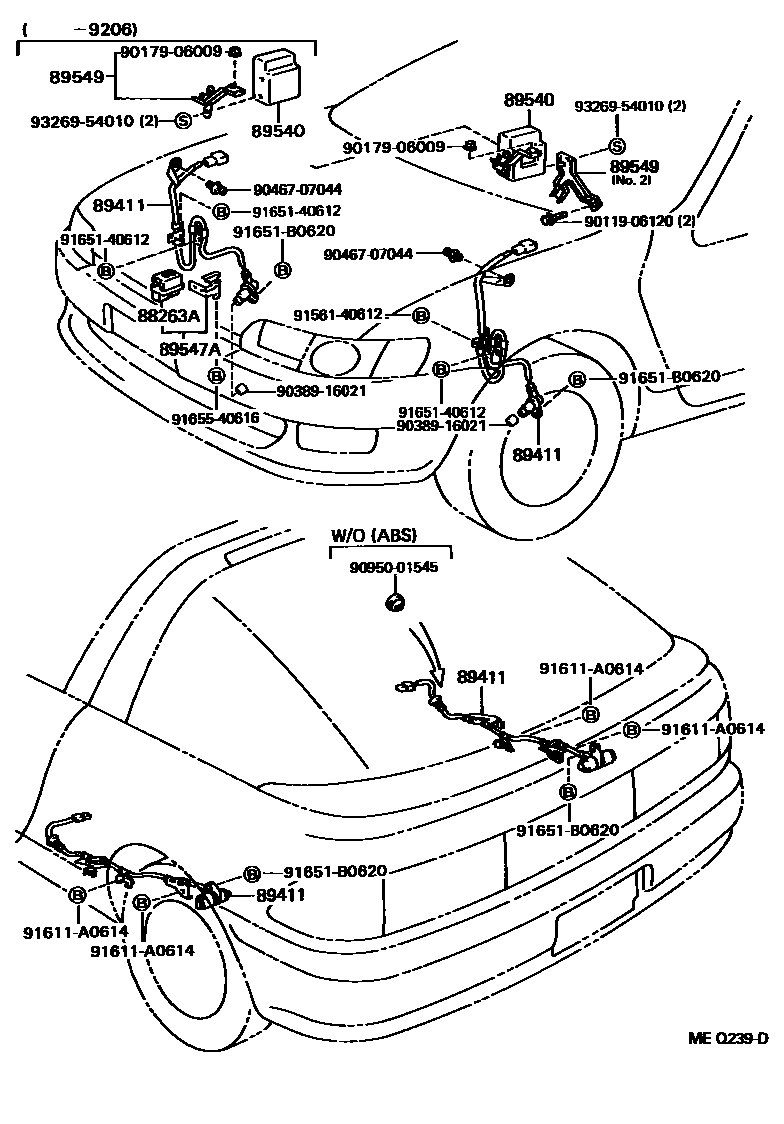

Parts diagram
88263ARELAY, SKID CONTROL
main88263-12090i199003-199512
89411SENSOR, SPEED
main89542-18010i199003-199512
FR,RH
main89543-18010i199003-199512
FR,LH
main89545-18010i199003-199512
RR,RH
main89546-18010i199003-199512
RR,LH
89540COMPUTER ASSY, SKID CONTROL
main89541-10020i199003-199512
89547ARELAY, SKID CONTROL W/BRACKET
main89547-10010i199003-199512
89549BRACKET, SKID CONTROL COMPUTER
main88269-18010i199003-199206
main89549-18010i199003-199105
main89549-18011i199105-199206
main89549-18011i199206-199512
9011906120
9017906009
9038916021
9046707044
9095001545
9156140612
91611A0614
9165140612
91651B0620
9165540616
9326954010

16 parts on this diagram · 1 diagram in section

ABS & VSC for Toyota SERA

This section contains 16 genuine Toyota parts for the ABS & VSC system of the Toyota SERA. Key components include: RELAY, SKID CONTROL, SENSOR, SPEED, COMPUTER ASSY, SKID CONTROL, RELAY, SKID CONTROL W/BRACKET, BRACKET, SKID CONTROL COMPUTER.
