Toyota SEQUOIAWINDSHIELD WASHER

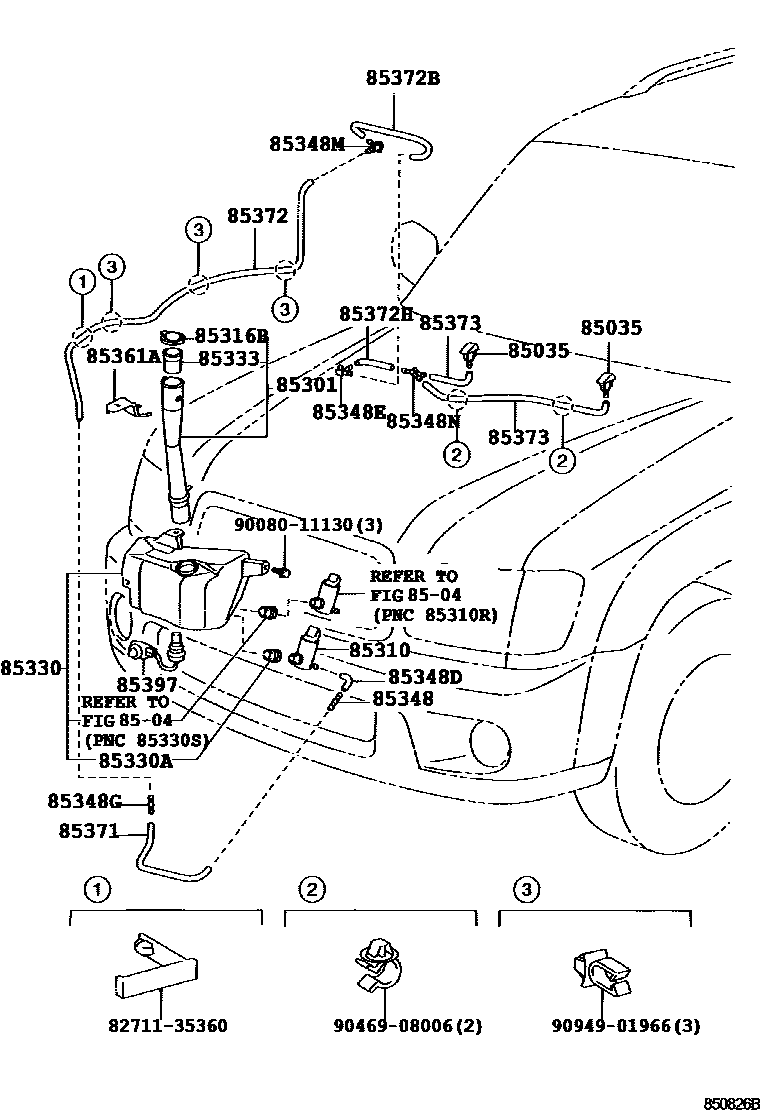

Parts diagram
85035NOZZLE SUB-ASSY, WASHER
main85381-0C010×2i200009-200111
main85381-34020×2i200009-200111
CANADA SPEC
main85381-34030×2i200408
main85381-52180×2i200111-200408
8504
85301INLET SUB-ASSY, WASHER
main85301-0C020i200408
85310MOTOR AND PUMP ASSY, WINDSHIELD WASHER
main85330-0C020i200009-200408
main85330-34010i200409-200509
85316BCAP, WASHER, INLET
main85386-0C010i200009-200408
85330JAR ASSY, WINDSHIELD WASHER
main85315-0C040i200009-200408
85330ABUSH, WINDSHIELD WASHER JAR
main90068-32002i200009-200408
85333FILTER, WINDSHIELD WASHER JAR
main85333-20010i200009-200408
85348JOINT, WINDSHIELD WASHER HOSE, NO.1
main85349-89122i200009-200408
85348DJOINT, WINDSHIELD WASHER ELBOW, NO.1
main85355-14481i200509
85348EJOINT, WINDSHIELD WASHER ELBOW, NO.2
main85377-32220i200009-200408
85348GJOINT, WINDSHIELD WASHER HOSE, NO.2
main85349-89122i200009-200408
85348MJOINT, WINDSHIELD WASHER HOSE, NO.3
main85377-34010i200009-200408
85348NJOINT, WINDSHIELD WASHER HOSE, NO.4
main85378-2B160i200009-200408
85361ABRACKET, WINDSHIELD WASHER, NO.1
main85361-0C020i200009-200408
85371HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
main90068-33011i200009-200408
L=1250(*H,L=310)
main90068-33017i200408
L=1250(*H,L=310)
85372HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
main90068-33017i200009-200408
L=1280
85372BHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.2
main90068-33011i200009-200408
L=1250(*H,L=340)
main90068-33017i200408
L=1250(*H,L=340)
85372HHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.3
main90068-33011i200009-200408
L=1250(*H,L=250)
main90068-33017i200408
L=1250(*H,L=250)
85373HOSE, WINDSHIELD WASHER (FROM JOINT TO NOZZLE)
main90068-33011i200009-200408
L=1250(*H,L=130),LH,RH
main90068-33017i200408
L=1250(*H,L=730),LH,RH
85397SWITCH ASSY,LEVEL WARNING
main85397-0C030i200009-200408
8271135360WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
9008011130
9046908006
9094901966

25 parts on this diagram · 2 diagrams in section
