Toyota RUSHREAR DOOR LOCK & HANDLE

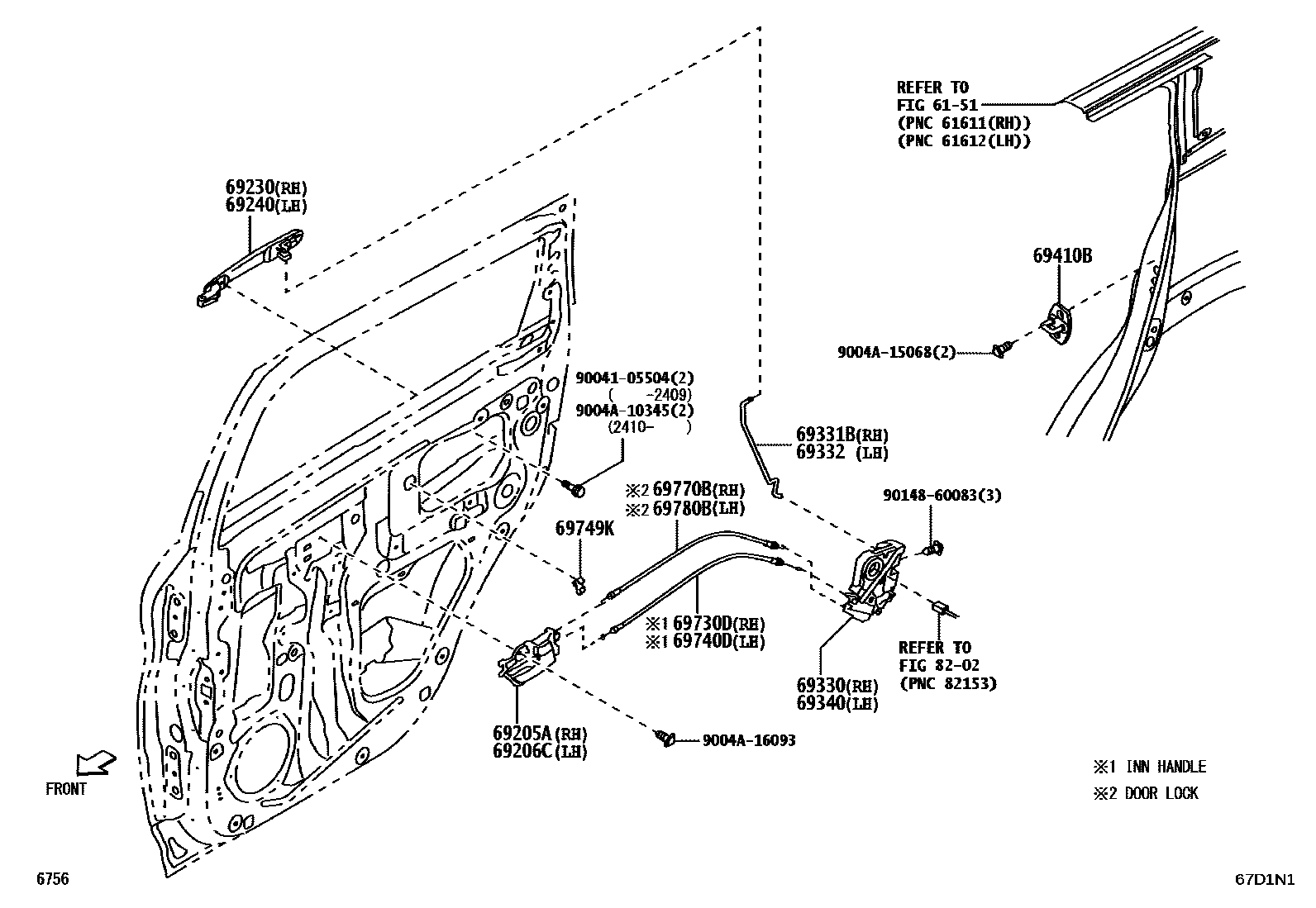

Parts diagram
6151SIDE MEMBER
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main69270-BZ130-C0i201712
BLACK,TRIM1#
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main69280-BZ130-C0i201712
BLACK,TRIM1#
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69210-BZ200-A0i201712
WHITE,W09
main69210-BZ200-B1i201712
SILVER M.M.,1E7
main69210-BZ200-C0i201712
BLACK ME.,1E7 ,3Q3 ,4T3 ,R54 ,W09 ,X12; BLACK ME.,X12
main69210-BZ200-D1i201712
DK. RED M.M.,3Q3
main69210-BZ200-D4i201712
DK.RED.MC,R54
main69210-BZ200-E2i201712
BRONZE M.M.,4T3
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69220-BZ200-A0i201712
WHITE,W09
main69220-BZ200-B1i201712
SILVER M.M.,1E7
main69220-BZ200-C0i201712
BLACK ME.,1E7 ,3Q3 ,4T3 ,R54 ,W09 ,X12; BLACK ME.,X12
main69220-BZ200-D1i201712
DK. RED M.M.,3Q3
main69220-BZ200-D4i201712
DK.RED.MC,R54
main69220-BZ200-E2i201712
BRONZE M.M.,4T3
69330LOCK ASSY, REAR DOOR, RH
main69330-BZ250i201712-202305
69331BROD, REAR DOOR LOCK OPEN, RH
main69331-BZ090i201712-202305
69332ROD, REAR DOOR LOCK OPEN, LH
main69332-BZ090i201712-202305
69340LOCK ASSY, REAR DOOR, LH
main69340-BZ250i201712-202305
69410BPLATE ASSY, REAR DOOR LOCK STRIKER
main69410-BZ010i201712-202305
69730DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL, RH
main69730-BZ230i201712-202305
INN HANDLE SIDE
69740DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL LH
main69730-BZ230i201712-202305
INN HANDLE SIDE
69749KCLAMP, REAR DOOR LOCK
main69749-BZ100×2i201712-202305
69770BCABLE ASSY, REAR DOOR INSIDE LOCKING, RH
main69770-BZ140i201712-202305
DOOR LOCK
69780BCABLE ASSY, REAR DOOR INSIDE LOCKING, LH
main69780-BZ130i201712-202305
DOOR LOCK
8202WIRING & CLAMP
9004105504
9004A10345
9004A15068
9004A16093
9014860083

21 parts on this diagram · 1 diagram in section

REAR DOOR LOCK & HANDLE for Toyota RUSH

This section contains 21 genuine Toyota parts for the REAR DOOR LOCK & HANDLE system of the Toyota RUSH. Key components include: SIDE MEMBER, HANDLE SUB-ASSY, REAR DOOR INSIDE, RH, HANDLE SUB-ASSY, REAR DOOR INSIDE, LH, HANDLE ASSY, REAR DOOR OUTSIDE, RH, HANDLE ASSY, REAR DOOR OUTSIDE, LH.
