Toyota RUSHALTERNATOR

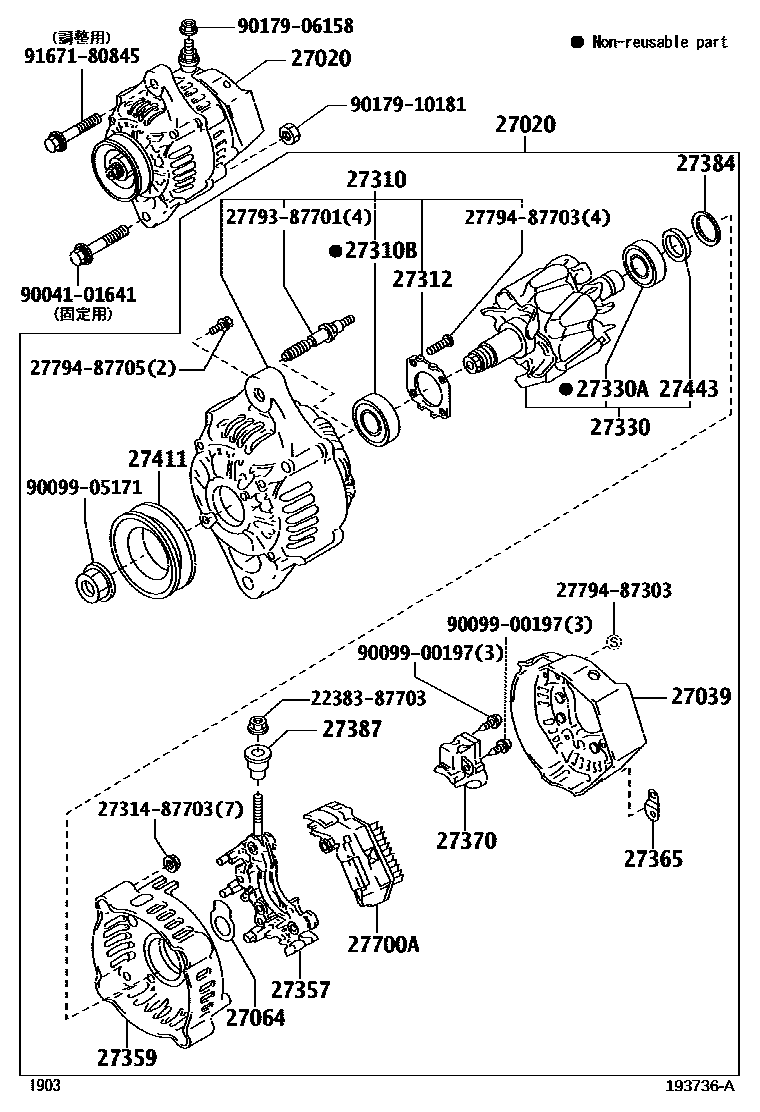

Parts diagram
27020ALTERNATOR ASSY
main27060-B1030i200811-200911
12V 80A,NAME PLATE:GRAY
27039COVER, ALTERNATOR REAR END
main27039-B1010i200811-200911
27064SEAL, ALTERNATOR PLATE
main27333-87301i200811-200911
27310FRAME ASSY, DRIVE END, ALTERNATOR
main27310-B1010i200811-200911
27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)
main27791-87703i200811-200911
main9004C-37008i201605
27312PLATE, RETAINER
main27312-87704i200811-200911
27330ROTOR ASSY, ALTERNATOR
main27330-B1010i200811-200911
main27330-B1020i201605
27330ABEARING(FOR ALTERNATOR ROTOR)
main27791-87708i200811-200911
27357HOLDER, ALTERNATOR, W/RECTIFIER
main27357-B1010i200811-200911
27359FRAME, ALTERNATOR RECTIFIER END
main27359-B1010i200811-200911
27365PLATE, TERMINAL
main27374-87301i200811-200911
27370HOLDER ASSY, ALTERNATOR BRUSH
main27370-B1010i200811-200911
27384WASHER
main27384-87702i200811-200911
27387INSULATOR, TERMINAL
main27387-87708i200811-200911
27411PULLEY, ALTERNATOR
main27411-B1010i200811-200911
27443COVER, ALTERNATOR BEARING
main27443-87501i200811-200911
27700AREGULATOR ASSY, GENERATOR
main27700-B1010i200811-200911
2238387703NUT, STOP WIRE BRACKET
2731487703
2779387701
2779487303
2779487703
2779487705
9004101641
9009900197
9009905171
9017906158
9017910181
9167180845

29 parts on this diagram · 2 diagrams in section

ALTERNATOR for Toyota RUSH

This section contains 34 genuine Toyota parts for the ALTERNATOR system of the Toyota RUSH. Key components include: ALTERNATOR ASSY, COVER, ALTERNATOR REAR END, SEAL, ALTERNATOR PLATE, FRAME ASSY, DRIVE END, ALTERNATOR, BEARING(FOR ALTERNATOR DRIVE END FRAME).
