Toyota RUSHACCELERATOR LINK

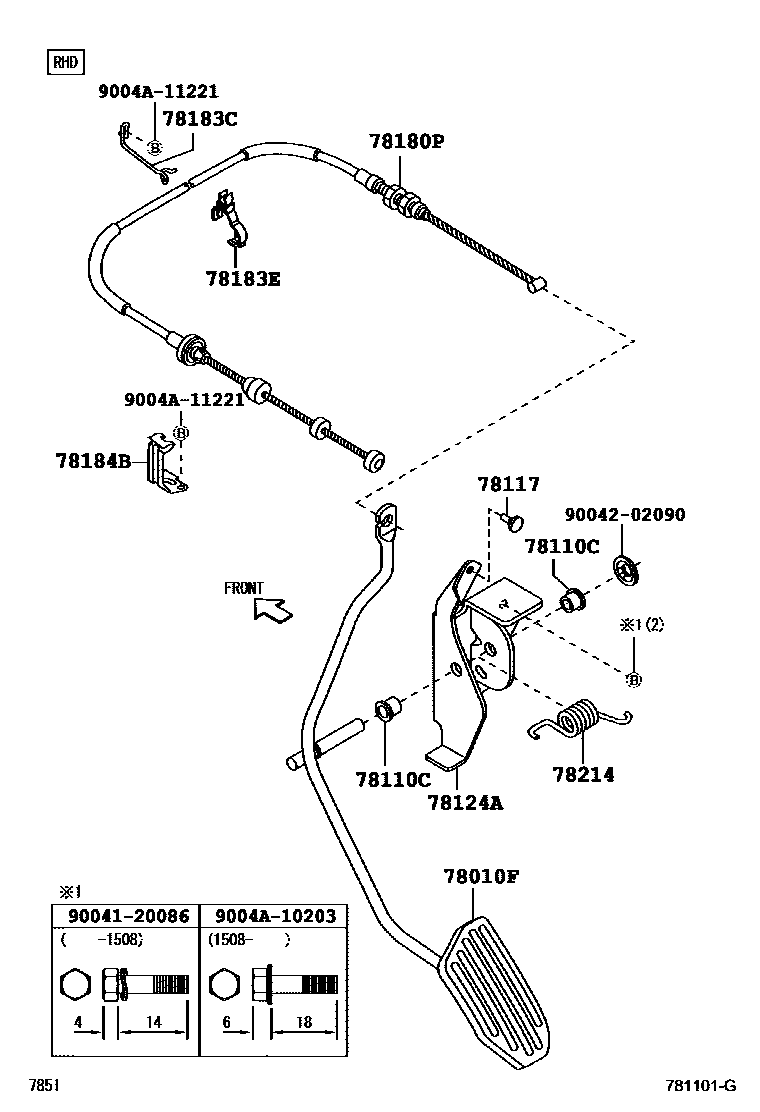

Parts diagram
78010FPEDAL ASSY, ACCELERATOR
main78101-BZ010i200612-201503
78110CBUSH (FOR ACCELERATOR PEDAL ROD)
main9004A-38011i200612-201503
78117CUSHION (FOR ACCELERATOR ROD)
main9004A-54009i200612-201503
78124ABRACKET, ACCELERATOR PEDAL ROD
main78124-BZ010i200612-201503
78180PCABLE ASSY, ACCELERATOR CONTROL
main78180-BZ140i200612-201011
main78180-BZ240i201011-201503
78183CCLAMP, ACCELERATOR CONTROL CABLE
main89288-BZ010i200612-201503
78183ECLAMP, ACCELERATOR CONTROL CABLE
main90044-64761i200612-201011
main90044-64879i201011-201705
main9004A-46333i201706
78184BBRACKET, ACCELERATOR CONTROL CABLE
main78184-BZ020i200612-201503
78214SPRING, ACCELERATOR LINK ROD RETURN
main78214-BZ010i200612-201503
9004120086
9004202090
9004A10203
9004A11221

13 parts on this diagram · 1 diagram in section

ACCELERATOR LINK for Toyota RUSH

This section contains 13 genuine Toyota parts for the ACCELERATOR LINK system of the Toyota RUSH. Key components include: PEDAL ASSY, ACCELERATOR, BUSH (FOR ACCELERATOR PEDAL ROD), CUSHION (FOR ACCELERATOR ROD), BRACKET, ACCELERATOR PEDAL ROD, CABLE ASSY, ACCELERATOR CONTROL.
