Toyota RAV4FRONT SPRING & SHOCK ABSORBER

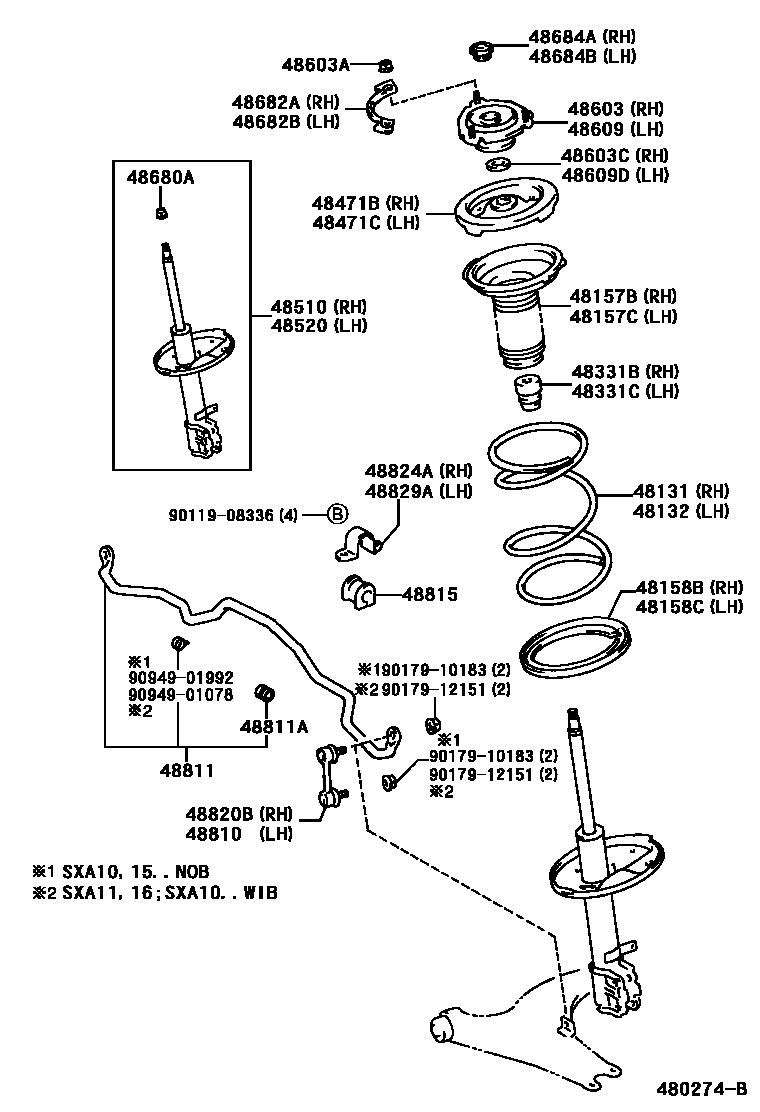

Parts diagram
48131SPRING, FRONT COIL, RH
main48131-42010i199404-199608
main48131-42010i199709-199906
main48131-42011i199906
main48131-42020i199404-199709
main48131-42030i199608-199709
main48131-42030i199404-199608
main48131-42031i199709-199808
main48131-42040i199504-199709
main48131-42040i199608-199709
main48131-42041i199709
main48131-42050i199504-199709
main48131-42050i199709-199906
main48131-42051i199906
main48131-42060i199504-199709
main48131-42060i199709-199808
main48131-42080i199709-199808
main48131-42080i199709
main48131-42090i199608-199709
main48131-42091i199709
main48131-42091i199709-199808
main48131-42113i199709-199808
main48131-42121i199608-199610
main48131-42122i199610-199709
main48131-42123i199709
main48131-42123i199709-199808
main48131-42130i199709-199808
main48131-42130i199709-199906
main48131-42131i199906
main48131-42170i199608-199610
main48131-42171i199610-199709
main48131-42172i199712
main48131-42180i199608-199610
main48131-42181i199610-199709
main48131-42182i199709
main48131-42190i199709
main48131-42210i199709
main48131-42220i199709
48132SPRING, FRONT COIL, LH
main48131-42010i199709-199906
main48131-42010i199404-199608
main48131-42011i199906
main48131-42020i199404-199709
main48131-42030i199608-199709
main48131-42030i199404-199608
main48131-42031i199709-199808
main48131-42040i199608-199709
main48131-42040i199504-199709
main48131-42041i199709
main48131-42050i199709-199906
main48131-42050i199504-199709
main48131-42051i199906
main48131-42060i199709-199808
main48131-42060i199504-199709
main48131-42080i199709-199808
main48131-42080i199709
main48131-42090i199608-199709
main48131-42091i199709
main48131-42091i199709-199808
main48131-42113i199709-199808
main48131-42121i199608-199610
main48131-42122i199610-199709
main48131-42123i199709-199808
main48131-42123i199709
main48131-42130i199709-199906
main48131-42130i199709-199808
main48131-42131i199906
main48131-42170i199608-199610
main48131-42171i199610-199709
main48131-42172i199712
main48131-42180i199608-199610
main48131-42181i199610-199709
main48131-42182i199709
main48131-42190i199709
main48131-42210i199709
main48131-42220i199709
48157BINSULATOR, FRONT COIL SPRING, UPPER RH
main48157-42010i199404
48157CINSULATOR, FRONT COIL SPRING, UPPER LH
main48157-42010i199404
48158BINSULATOR, FRONT COIL SPRING, LOWER RH
main48158-32030i199404
48158CINSULATOR, FRONT COIL SPRING, LOWER LH
main48158-32030i199404
48331BBUMPER, FRONT SPRING, RH
main48331-42010i199404
48331CBUMPER, FRONT SPRING, LH
main48331-42010i199404
48471BSEAT, FRONT COIL SPRING, UPPER RH
main48044-32030i199404
48471CSEAT, FRONT COIL SPRING, UPPER LH
main48044-32030i199404
48510ABSORBER ASSY, SHOCK, FRONT RH
main48510-49015i199404-199801
main48510-49016i199801
main48510-49025i199504-199801
main48510-49026i199801
main48510-49065i199608-199801
main48510-49065i199709-199801
main48510-49066i199801
48520ABSORBER ASSY, SHOCK, FRONT LH
main48520-49015i199404-199801
main48520-49016i199801
main48520-49025i199504-199801
main48520-49026i199801
main48520-49065i199608-199801
main48520-49065i199709-199801
main48520-49066i199801
48603SUPPORT SUB-ASSY, FRONT SUSPENSION, RH
main48609-42010i199404
48603ANUT(FOR FRONT SUSPENSION SUPPORT)
main90179-10095i199404
48603CSEAL, DUST(FOR FRONT SUSPENSION SUPPORT RH)
main90303-22049i199404
48609SUPPORT SUB-ASSY, FRONT SUSPENSION, LH
main48609-42010i199404
48609DSEAL, DUST(FOR FRONT SUSPENSION SUPPORT LH)
main90303-22049i199404
48680ANUT(FOR FRONT SUPPORT TO FRONT SHOCK ABSORBER)
main94184-61401i199404
48682ASUPPORT, FRONT SUSPENSION, NO.2 RH
main48682-42010i199404
48682BSUPPORT, FRONT SUSPENSION, NO.2 LH
main48682-42010i199404
48684ACOVER, FRONT SUSPENSION SUPPORT DUST, RH
main48684-32010i199404
48684BCOVER, FRONT SUSPENSION SUPPORT DUST, LH
main48684-32010i199404
48810LINK ASSY, FRONT STABILIZER, LH
main48820-33010i199404
main48820-42010i199504
48811BAR, STABILIZER, FRONT
main48811-42010i199404-199709
main48811-42011i199709
main48811-42020i199504-199709
main48811-42021i199709
48811ABUSH(FOR FRONT STABILIZER BAR)
main90385-22003i199404
main90386-24001i199504
48815BUSH, FRONT STABILIZER BAR, NO.1
main48815-42010i199404
main48815-42020i199504
48820BLINK ASSY, FRONT STABILIZER, RH
main48820-33010i199404
main48820-42010i199504
48824ABRACKET, FRONT STABILIZER, NO.1 RH
main48824-30050i199504
main48824-42010i199404
48829ABRACKET, FRONT STABILIZER, NO.1 LH
main48824-30050i199504
main48824-42010i199404
9011908336
9017910183
9017912151
9094901078
9094901992

34 parts on this diagram · 1 diagram in section

FRONT SPRING & SHOCK ABSORBER for Toyota RAV4

This section contains 34 genuine Toyota parts for the FRONT SPRING & SHOCK ABSORBER system of the Toyota RAV4. Key components include: SPRING, FRONT COIL, RH, SPRING, FRONT COIL, LH, INSULATOR, FRONT COIL SPRING, UPPER RH, INSULATOR, FRONT COIL SPRING, UPPER LH, INSULATOR, FRONT COIL SPRING, LOWER RH.
