Toyota RAV4ARMREST & VISOR

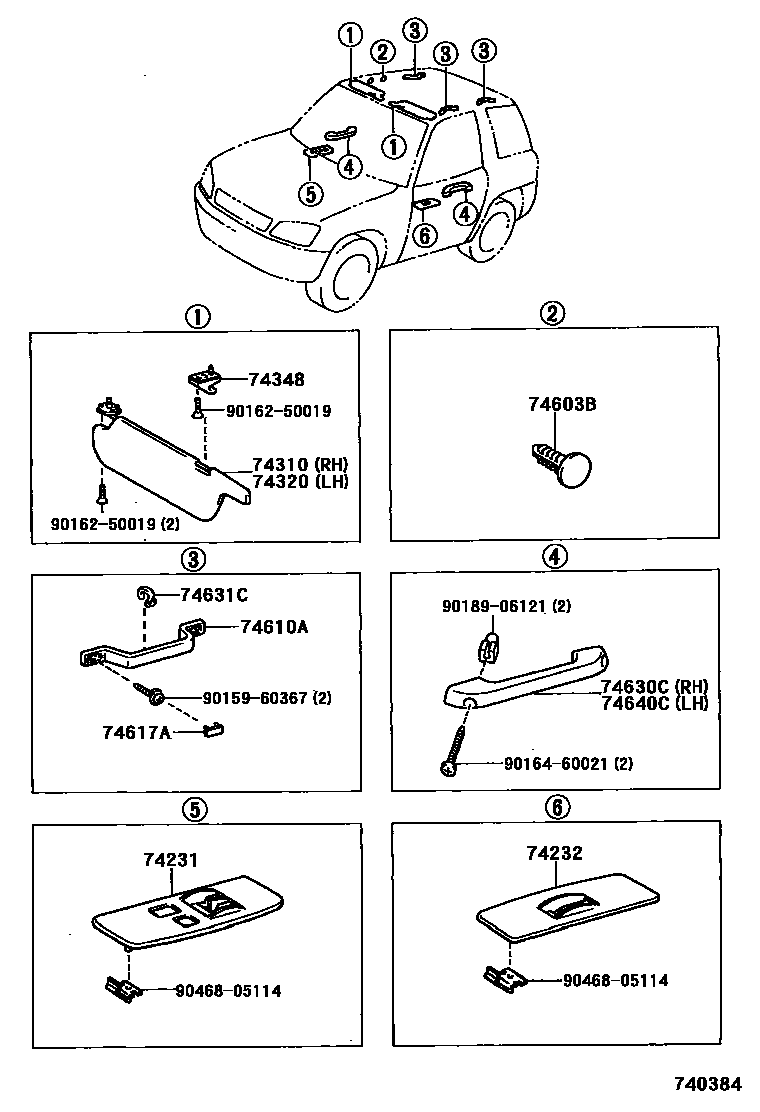

Parts diagram
74231PANEL, FRONT ARMREST BASE, UPPER RH
main74231-33050-B1i199504-199709
BLUISH GRAY,TRIM1#
main74231-42010-B0i199404-199709
BLUISH GRAY,TRIM1#
main74231-42040-B1i199709-200005
DARK GRAY,TRIM1#
main74231-42040-B1i199712-200005
DARK GRAY,TRIM10,11
main74231-42040-B1i199709-199710
DARK GRAY,TRIM10,19
main74231-42040-B1i199710-200005
DARK GRAY,TRIM10,11,19
main74231-42060-B1i199709-200005
DARK GRAY,TRIM1#
main74231-42060-B1i199808-200005
DARK GRAY,TRIM10,11,12
main74231-42060-B1i199709-199808
DARK GRAY,TRIM10,12
74232PANEL, FRONT ARMREST BASE, UPPER LH
main74232-42020-B0i199404-199709
BLUISH GRAY,TRIM1#
main74232-42050-B0i199808-200005
DARK GRAY,TRIM10,11,12
main74232-42050-B0i199709-200005
DARK GRAY,TRIM1#
main74232-42050-B0i199712-200005
DARK GRAY,TRIM10,11
main74232-42050-B0i199709-199710
DARK GRAY,TRIM10,19
main74232-42050-B0i199709-199808
DARK GRAY,TRIM10,12
main74232-42050-B0i199710-200005
DARK GRAY,TRIM10,11,19
74310VISOR ASSY, RH
main74310-42010-B0i199404-199406
LT. BLUISH GRAY,TRIM1#
main74310-42010-B1i199406-199608
LT. BLUISH GRAY,TRIM1#
main74310-42011-B1i199608-199709
LT. BLUISH GRAY,TRIM1#
main74310-42100-B0i199504-199608
BLUISH GRAY,TRIM1#
main74310-42101-B0i199608-199709
LT. BLUISH GRAY,TRIM1#
main74310-42180-B0i199709-200005
LT. GRAY,TRIM1#
main74310-42180-B0i199709-199710
LT. GRAY,TRIM10,19
main74310-42180-B0i199709-199808
LT. GRAY,TRIM10,12
main74310-42180-B0i199712-200005
LT. GRAY,TRIM10,11
main74310-42180-B0i199710-200005
LT. GRAY,TRIM10,11,19
main74310-42180-B0i199808-200005
LT. GRAY,TRIM10,11,12
74320VISOR ASSY, LH
main74320-42010-B0i199404-199406
LT. BLUISH GRAY,TRIM1#
main74320-42010-B1i199406-199608
LT. BLUISH GRAY,TRIM1#
main74320-42011-B1i199608-199709
LT. BLUISH GRAY,TRIM1#
main74320-42200-B0i199709-200005
LT. GRAY,TRIM1#
main74320-42200-B0i199712-200005
LT. GRAY,TRIM10,11
main74320-42200-B0i199710-200005
LT. GRAY,TRIM10,11,19
main74320-42200-B0i199808-200005
LT. GRAY,TRIM10,11,12
74348HOLDER, VISOR
main74348-22020-B4i199404-199709
LT.BLUISH GRAY,TRIM1#
main74348-22020-B6i199709-199710
LT.GRAY,TRIM10,19
main74348-22020-B6i199709-199808
LT.GRAY,TRIM10,12
main74348-22020-B6i199709-200005
LT.GRAY,TRIM1#
main74348-22020-B6i199710-200005
LT.GRAY,TRIM10,11,19
main74348-22020-B6i199712-199808
LT.GRAY,TRIM10,11
main74348-22020-B6i199808-200005
LT.GRAY,TRIM10,11,12
74603BCLIP (FOR ASSIST GRIP)
main90467-06070-B1i199404-199709
LT.BLUISH GRAY,TRIM1#
main90467-06070-B4i199709-200005
LT.GRAY,TRIM1#
main90467-06070-B4i199709-199710
LT.GRAY,TRIM10,19
main90467-06070-B4i199709-199808
LT.GRAY,TRIM10,12
main90467-06070-B4i199712-200005
LT.GRAY,TRIM10,11
main90467-06070-B4i199710-200005
LT.GRAY,TRIM10,11,19
main90467-06070-B4i199808-200005
LT.GRAY,TRIM10,11,12
74610AGRIP SUB-ASSY, ASSIST
main74603-16010-B1i199709-200005
GRAY,TRIM1#
main74603-16010-B1i199808-200005
GRAY,TRIM10,11,12
main74603-16010-B1i199712-200005
GRAY,TRIM10,11
main74603-16010-B1i199709-199808
GRAY,TRIM10,12
main74603-16010-B1i199709-199710
GRAY,TRIM10,19
main74603-16010-B1i199710-200005
GRAY,TRIM10,11,19
main74610-12020-B1i199504-199709
main74610-12020-B2i199709-199808
main74610-12020-B2i199709-199710
main74610-12020-B2i199710-200005
main74610-12020-B2i199712-199808
main74610-12020-B2i199709-200005
main74610-12020-B2i199808-200005
main74610-16010-B3i199404-199709
LT.BLUISH GRAY,TRIM1#
main74610-42020-B0i199712-200005
74617APLUG, ASSIST GRIP
main74617-16010-B7i199404-199709
LT.BLUISH GRAY,TRIM1#
main74617-16010-B8i199709-200005
LI. GRAY,TRIM1#
main74617-16010-B8i199710-200005
LI. GRAY,TRIM10,11,19
main74617-16010-B8i199712-200005
LI. GRAY,TRIM10,11
main74617-16010-B8i199808-200005
LI. GRAY,TRIM10,11,12
main74617-16010-B8i199709-199710
LI. GRAY,TRIM10,19
main74617-16010-B8i199709-199808
LI. GRAY,TRIM10,12
main74617-26010-B5i199712-200005
main74617-26020-B5i199712-200005
74630CGRIP ASSY, DOOR ASSIST, RH
main74630-42010-B0i199404-199608
BLUISH GRAY,TRIM1#
main74630-42010-D0i199503-199608
RED,TRIM1#
main74630-42010-G0i199503-199608
GREEN,TRIM1#
main74630-42010-K0i199503-199608
PURPLE,TRIM1#
main74630-42020-B0i199504-199608
BLUISH GRAY,TRIM1#
main74630-42020-D0i199603-199608
RED,TRIM1#
main74630-42020-G0i199603-199608
GREEN,TRIM1#
main74630-42020-K0i199603-199608
PURPLE,TRIM1#
main74630-42030-B0i199608-199709
BLUISH GRAY,TRIM1#
main74630-42030-B1i199808-200005
SHADOW GRAY,TRIM1#,10,11
main74630-42030-B1i199709-200005
SHADOW GRAY,TRIM1#
main74630-42030-B1i199710-199808
SHADOW GRAY,TRIM10,11
main74630-42030-B1i199808-200005
SHADOW GRAY,TRIM10,11,19
main74630-42030-D0i199608-199709
RED,TRIM1#
main74630-42030-G0i199608-199709
GREEN,TRIM1#
main74630-42030-K0i199608-199709
PURPLE,TRIM1#
main74630-42040-B0i199608-199709
BLUISH GRAY,TRIM1#
main74630-42040-B1i199709-200005
SHADOW GRAY,TRIM1#
main74630-42040-B1i199808-200005
SHADOW GRAY,TRIM10,11,12
main74630-42040-B1i199709-199808
SHADOW GRAY,TRIM10,12
main74630-42040-D0i199608-199709
RED,TRIM1#
main74630-42040-G0i199608-199709
GREEN,TRIM1#
main74630-42040-K0i199608-199709
PURPLE,TRIM1#
74631CHOOK, COAT
main74631-42010-B0i199709-200005
LT.GRAY,TRIM1#
main74631-42010-B0i199709-199710
LT.GRAY,TRIM10,19
main74631-42010-B0i199709-199808
LT.GRAY,TRIM10,12
main74631-42010-B0i199710-200005
LT.GRAY,TRIM10,11,19
main74631-42010-B0i199712-200005
LT.GRAY,TRIM10,11
main74631-42010-B0i199808-200005
LT.GRAY,TRIM10,11,12
main74631-42020-B0i199712-199808
main74631-42020-B0i199709-200005
main74631-42020-B0i199808-200005
main74631-42020-B0i199710-200005
main74631-42020-B0i199709-199808
main74631-42020-B0i199709-199710
74640CGRIP ASSY, DOOR ASSIST, LH
main74630-42010-B0i199404-199608
BLUISH GRAY,TRIM1#
main74630-42010-D0i199503-199608
RED,TRIM1#
main74630-42010-G0i199503-199608
GREEN,TRIM1#
main74630-42010-K0i199503-199608
PURPLE,TRIM1#
main74630-42020-B0i199504-199608
BLUISH GRAY,TRIM1#
main74630-42020-D0i199603-199608
RED,TRIM1#
main74630-42020-G0i199603-199608
GREEN,TRIM1#
main74630-42020-K0i199603-199608
PURPLE,TRIM1#
main74630-42030-B0i199608-199709
BLUISH GRAY,TRIM1#
main74630-42030-B1i199808-200005
SHADOW GRAY,TRIM10,11,19
main74630-42030-B1i199709-200005
SHADOW GRAY,TRIM1#
main74630-42030-B1i199710-199808
SHADOW GRAY,TRIM10,11
main74630-42030-B1i199808-200005
SHADOW GRAY,TRIM1#,10,11
main74630-42030-D0i199608-199709
RED,TRIM1#
main74630-42030-G0i199608-199709
GREEN,TRIM1#
main74630-42030-K0i199608-199709
PURPLE,TRIM1#
main74630-42040-B0i199608-199709
BLUISH GRAY,TRIM1#
main74630-42040-B1i199808-200005
SHADOW GRAY,TRIM10,11,12
main74630-42040-B1i199709-200005
SHADOW GRAY,TRIM1#
main74630-42040-B1i199709-199808
SHADOW GRAY,TRIM10,12
main74630-42040-D0i199608-199709
RED,TRIM1#
main74630-42040-G0i199608-199709
GREEN,TRIM1#
main74630-42040-K0i199608-199709
PURPLE,TRIM1#
9015960367
9016250019
9016460021
9018906121
9046805114

16 parts on this diagram · 2 diagrams in section

ARMREST & VISOR for Toyota RAV4

This section contains 19 genuine Toyota parts for the ARMREST & VISOR system of the Toyota RAV4. Key components include: PANEL, FRONT ARMREST BASE, UPPER RH, PANEL, FRONT ARMREST BASE, UPPER LH, VISOR ASSY, RH, VISOR ASSY, LH, HOLDER, VISOR.
