Toyota RAV4FRONT AXLE ARM & STEERING KNUCKLE

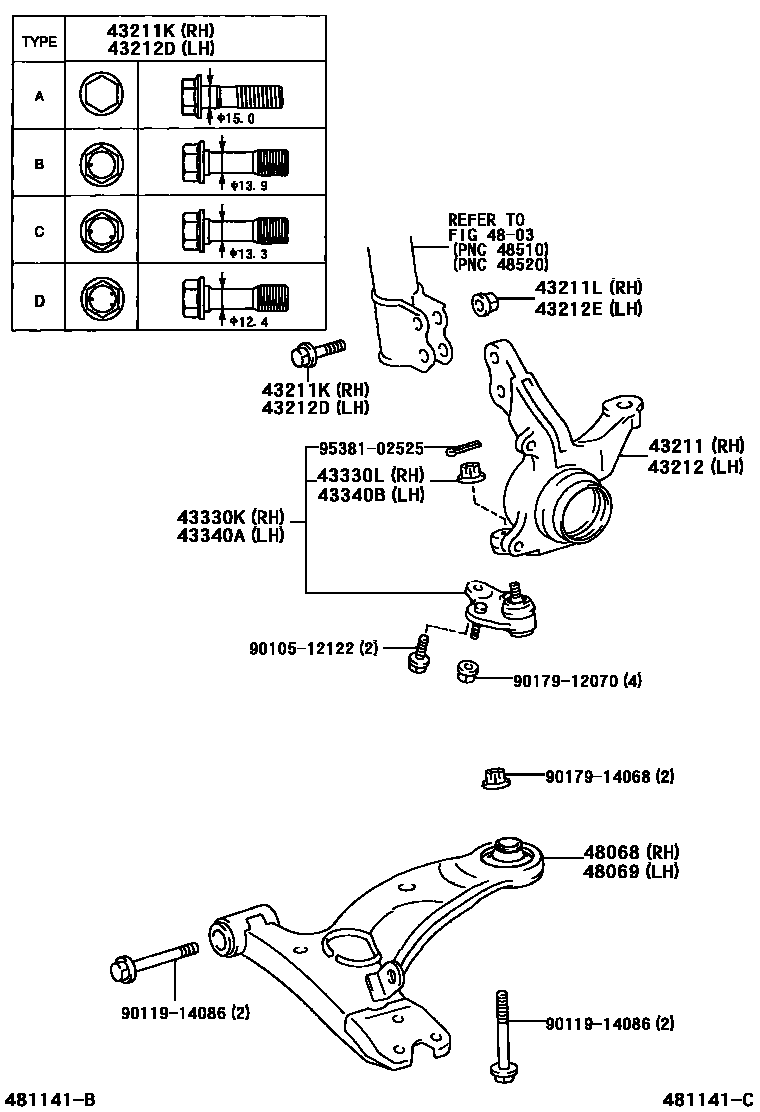

Parts diagram
43211KNUCKLE, STEERING, RH
main43211-42060i200005-200307
W(ABS)
main43211-42070i200005-200307
43211KBOLT (FOR STEERING KNUCKLE RH)
main90105-15001i200005-200307
OD=15.0,TYPE A:REFER TO ILLUSTRATION
main90105-15009i200005-200307
OD=13.9,TYPE B:REFER TO ILLUSTRATION
main90105-15010i200005-200307
OD=13.3,TYPE C:REFER TO ILLUSTRATION
main90105-15011i200005-200307
OD=12.4,TYPE D:REFER TO ILLUSTRATION
43211LNUT (FOR STEERING KNUCKLE RH)
main90179-15006i200005-200307
43212KNUCKLE, STEERING, LH
main43212-42060i200005-200307
W(ABS)
main43212-42070i200005-200307
43212DBOLT (FOR STEERING KNUCKLE LH)
main90105-15001i200005-200307
OD=15.0,TYPE A:REFER TO ILLUSTRATION
main90105-15009i200005-200307
OD=13.9,TYPE B:REFER TO ILLUSTRATION
main90105-15010i200005-200307
OD=13.3,TYPE C:REFER TO ILLUSTRATION
main90105-15011i200005-200307
OD=12.4,TYPE D:REFER TO ILLUSTRATION
43212ENUT (FOR STEERING KNUCKLE LH)
main90179-15006i200005-200307
43330KJOINT ASSY, LOWER BALL, FRONT RH
main43330-19115i200005-200307
43330LNUT, CASTLE (FOR FRONT LOWER BALL JOINT RH)
main90171-14003i200005-200307
43340AJOINT ASSY, LOWER BALL, FRONT LH
main43330-19115i200005-200307
43340BNUT, CASTLE (FOR FRONT LOWER BALL JOINT LH)
main90171-14003i200005-200307
4803
48068ARM SUB-ASSY, FRONT SUSPENSION, LOWER NO.1 RH
main48068-42040i200005-200307
main48068-42041i200307
48069ARM SUB-ASSY, FRONT SUSPENSION, LOWER NO.1 LH
main48069-42040i200005-200307
main48069-42041i200307
9010512122
9011914086
9017912070
9017914068
9538102525

18 parts on this diagram · 1 diagram in section
