Toyota RAV4 (SFTM)CONSOLE BOX & BRACKET

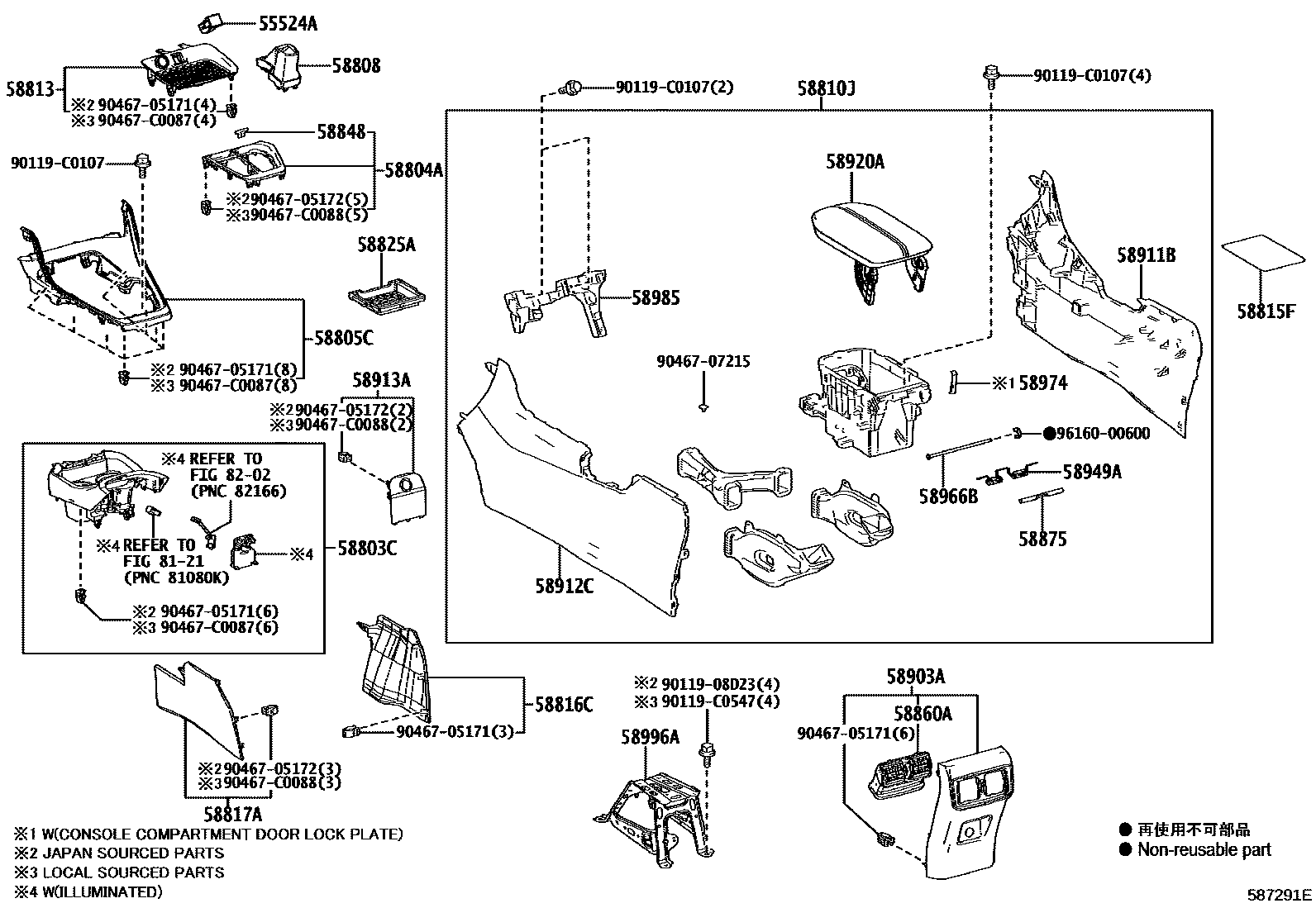

Parts diagram
55524ACOVER, SWITCH BASE HOLE
main55524-12010-C0i202104-202303
BLACK
58803CBOX SUB-ASSY, CONSOLE CUP HOLDER
main58803-0R050-C1i202409
BLACK,TRIM2#,4#,8#
main58803-0R070-C1i201911-202303
DK.BROWN,TRIM1#,2#,4#
main58803-0R050-C2supersedes 58803-0R050-C1i202005-202303
LEATHER PACKAGE,BLACK/DK.BROWN,TRIM10,20,40
58804APANEL SUB-ASSY, CONSOLE, UPPER
main58804-0R210i202409
FTRD INTERIOR PKG LO
main58804-YK060i202409
FTRD INTERIOR PKG LO
58805CPANEL SUB-ASSY, CONSOLE, UPPER REAR
main58805-0R090i201911-202303
58808COVER SUB-ASSY, SHIFTING HOLE
main58808-0R040-C0i202409
BLACK,TRIM2#,4#,8#
58810JBOX ASSY, CONSOLE
main58810-0R040-C0i201911-202303
BLACK,TRIM1#,2#,4#
main58810-0R050-C0i202005-202303
BLACK,TRIM1#,2#,4#
main58810-YK010i202409
FTRD PARTS
main58810-YK060-C0i202409
FTRD INTERIOR PKG HI,BLACK,TRIM2#
main58810-YK060-J0i202409
FTRD INTERIOR PKG HI,DK.NAVY,TRIM8#
58813BOX, CONSOLE, UPPER
main58813-0R070-E1supersedes 58813-0R070-E1i201911-202303
DK.BROWN,TRIM1#,2#,4#
main58813-0R080-C1supersedes 58813-0R080-C1i202409
BLACK,TRIM2#,4#,8#
58815FCARPET, CONSOLE BOX
main58815-0R080i202409
58816CINSERT, CONSOLE BOX, FRONT NO.1
main58816-0R060-C0i202304-202409
BLACK,TRIM1#,2#,4#
58817AINSERT, CONSOLE BOX, FRONT NO.2
main58817-0R060-C0i201911-202111
BLACK,TRIM1#,2#,4#
main58817-0R061-C0i202304-202409
BLACK,TRIM1#,2#,4#
58825APOCKET, CONSOLE BOX
main58825-0R020i202005-202303
LEATHER PACKAGE
58848COVER, SHIFT LEVER HOLE
main58848-0R020i201911-202303
main58848-YK010i202409
FTRD INTERIOR PKG LO
58860AREGISTER ASSY, CONSOLE BOX
main58860-0R020-C0i201911-202303
BLACK,TRIM1#,2#,4#
58875SPACER, CONSOLE BOX
main58875-0R020i202409
58903APANEL SUB-ASSY, CONSOLE REAR END
main58903-0R100-C0i202304-202409
BLACK,TRIM2#,4#
main58903-0R110-C0i202409
BLACK,TRIM2#,4#,8#
58911BPANEL, BOX, NO.1
main58911-0R070-C0i202304-202409
BLACK,TRIM1#,2#,4#
58912CPANEL, BOX SIDE, NO.2
main58912-0R060-C0i202409
BLACK,TRIM2#,4#
58913APANEL, BOX, NO.3
main58913-0R020i202409
main58913-0R090i202409
58920AARMREST ASSY, REAR CONSOLE
main58920-0R030-C0i201911-202303
LEATHER PACKAGE,BLACK,TRIM1#,2#,4#
main58920-0R040-C0i202409
FTRD PARTS,BLACK,TRIM2#,4#
main58920-YK010i202204-202303
FTRD PARTS
main58920-YK040-C0i202409
FTRD INTERIOR PKG HI,BLACK,TRIM2#
main58920-YK040-J0i202409
FTRD INTERIOR PKG HI,DK.NAVY,TRIM8#
58949ASPRING, CONSOLE BOX MOUNTING BRACKET
main58949-0R030i201911-202005
main58949-0R060i202304-202409
LEATHER PACKAGE
58966BPIN, CONSOLE COMPARTMENT DOOR STOPPER
main58966-0R030i201911-202303
58974PLATE, CONSOLE COMPARTMENT DOOR LOCK
main58974-0R060i202005-202303
LEATHER PACKAGE
58985RETAINER, CONSOLE BOX
main58985-0R090i202304-202409
58996ABRACKET, CONSOLE BOX MOUNTING, NO.2
main58996-0R080i202304-202409
8121
8202
9011908D23
90119C0107
90119C0547
9046705171
9046705172
9046707215
90467C0087
90467C0088
9616000600

35 parts on this diagram · 1 diagram in section
