Toyota RAV4 PHEVFRONT DOOR LOCK & HANDLE

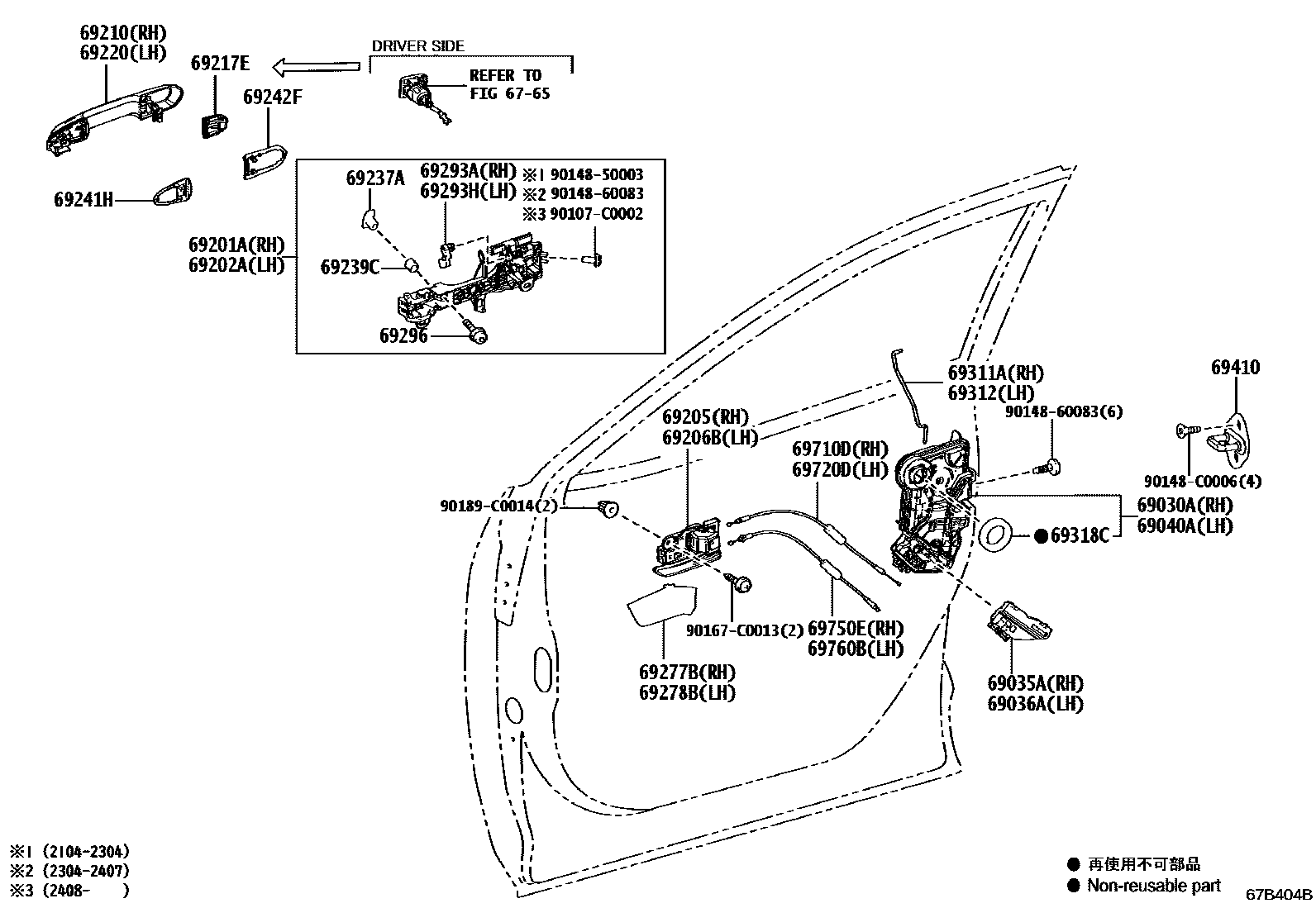

Parts diagram
6765LOCK CYLINDER SET
69030ALOCK ASSY, FRONT DOOR W/MOTOR, RH
main69030-02620202104-202304
69035ACOVER SUB-ASSY, FRONT DOOR LOCK, RH
main69035-02060202104-202304
69036ACOVER SUB-ASSY, FRONT DOOR LOCK, LH
main69036-02060202104-202304
69040ALOCK ASSY, FRONT DOOR W/MOTOR, LH
main69040-02590202104-202304
69201AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, RH
main69201-0R090202104-202304
69202AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, LH
main69202-0R070202104-202304
69205HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH
main69205-0R060-C0202104-202304
main69205-0R080-C0202104-202304
69206BHANDLE SUB-ASSY, FRONT DOOR INSIDE, LH
main69206-0R060-C0202104-202304
main69206-0R080-C0202104-202304
69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH
main69210-0R220-A0202409
main69210-0R220-B0202409
main69210-0R220-C0202409
main69210-0R220-D1202409
main69210-0R220-E0202409
main69210-0R220-G0202409
main69210-0R220-J0202409
main69210-0R240-A1202104-202304
main69210-0R240-B0202104-202304
main69210-0R240-C0202104-202304
main69210-0R240-D0202104-202304
main69210-0R240-E0202104-202304
main69210-0R240-G0202104-202304
main69210-0R240-J0202104-202207
main69210-0R240-J1202207-202304
main69210-0R241-A1202304-202409
main69210-0R241-B0202304-202409
main69210-0R241-C0202304-202409
main69210-0R241-D0202304-202409
main69210-0R241-E0202304-202409
main69210-0R241-G0202304-202409
main69210-0R241-J1202304-202409
69217ECOVER, FRONT DOOR OUTSIDE HANDLE, RH
main69217-0R190202104-202304
69220HANDLE ASSY, FRONT DOOR OUTSIDE, LH
main69210-0R230-A0202409
main69210-0R230-B0202409
main69210-0R230-C0202409
main69210-0R230-D1202409
main69210-0R230-E0202409
main69210-0R230-G0202409
main69210-0R230-J0202409
main69210-0R250-A1202104-202304
main69210-0R250-B0202104-202304
main69210-0R250-C0202104-202304
main69210-0R250-D0202104-202304
main69210-0R250-E0202104-202304
main69210-0R250-G0202104-202304
main69210-0R250-J0202104-202207
main69210-0R250-J1202207-202304
main69210-0R251-A1202304-202409
main69210-0R251-B0202304-202409
main69210-0R251-C0202304-202409
main69210-0R251-D0202304-202409
main69210-0R251-E0202304-202409
main69210-0R251-G0202304-202409
main69210-0R251-J1202304-202409
69237ANUT, FRONT DOOR HANDLE
main69237-F4030202104-202304
69239CBUSH, FRONT DOOR HANDLE
main69239-07020202104-202304
69241HPAD, FRONT DOOR OUTSIDE HANDLE, FRONT
main69241-0R040202104-202304
69242FPAD, FRONT DOOR OUTSIDE HANDLE, REAR
main69242-0R040202104-202304
69277BBEZEL, FRONT DOOR INSIDE HANDLE, RH
main69277-0R030202104-202304
69278BBEZEL, FRONT DOOR INSIDE HANDLE, LH
main69278-0R030202104-202304
69293ASNAP, FRONT DOOR OUTSIDE HANDLE
main69293-02090202104-202304
69293HSNAP, FRONT DOOR OUTSIDE HANDLE, LH
main69293-07010202104-202304
69296SCREW, DOOR INSIDE HANDLE
main69296-0R010202104-202107
main90148-C0013202108-202304
69311AROD, FRONT DOOR LOCK OPEN, RH
main69311-0R060202104-202304
69312ROD, FRONT DOOR LOCK OPEN, LH
main69312-0R060202104-202304
69318CSEAL, DOOR LOCK WIRING HARNESS
main69318-51010202104-202304
69410PLATE ASSY, FRONT DOOR LOCK STRIKER
main69410-0D020202104-202304
69710DCABLE, FRONT DOOR LOCK REMOTE CONTROL, RH(FOR OPEN LEVER)
main69710-0R070202104-202304
69720DCABLE, FRONT DOOR LOCK REMOTE CONTROL, LH(FOR OPEN LEVER)
main69710-0R070202104-202304
69750ECABLE, FRONT DOOR INSIDE LOCKING, RH(FOR LOCK / UNLOCK KNOB)
main69750-0R070202104-202304
69760BCABLE, FRONT DOOR INSIDE LOCKING, LH(FOR LOCK / UNLOCK KNOB)
main69750-0R070202104-202304
90107C0002
9014850003
9014860083
90148C0006
90167C0013
90189C0014

35 parts on this diagram · 1 diagram in section

FRONT DOOR LOCK & HANDLE for Toyota RAV4 PHEV

This section contains 35 genuine Toyota parts for the FRONT DOOR LOCK & HANDLE system of the Toyota RAV4 PHEV. Key components include: LOCK CYLINDER SET, LOCK ASSY, FRONT DOOR W/MOTOR, RH, COVER SUB-ASSY, FRONT DOOR LOCK, RH, COVER SUB-ASSY, FRONT DOOR LOCK, LH, LOCK ASSY, FRONT DOOR W/MOTOR, LH.
