Toyota RAV4 (JPP)WINDSHIELD WIPER

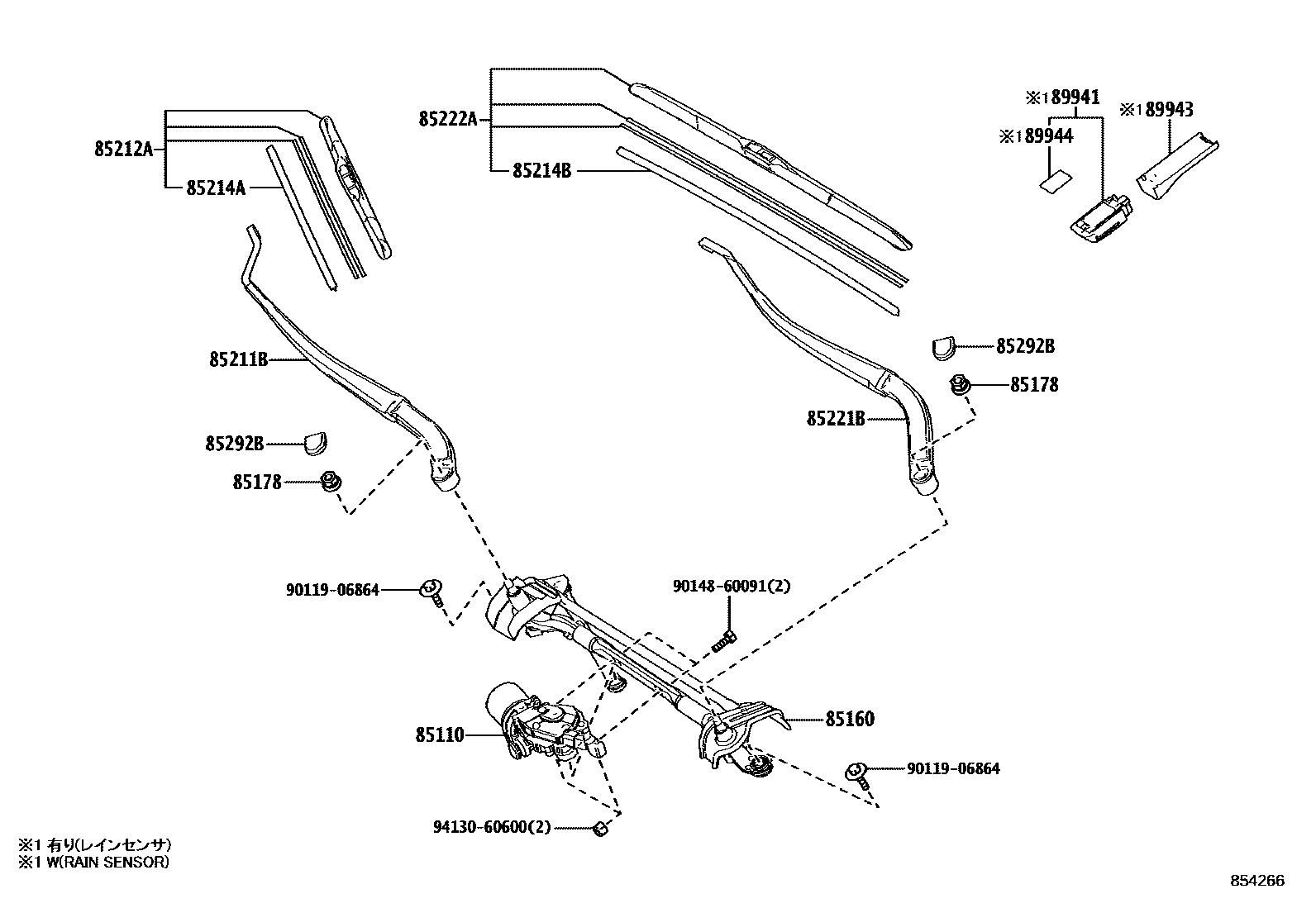

Parts diagram
85110MOTOR ASSY, WINDSHIELD WIPER
main85110-42260i201811-202310
85160LINK ASSY, WINDSHIELD WIPER
main85150-42240i201811-202310
85178NUT (FOR FRONT WIPER ARM SETTING)
main90182-10006i201811-202310
85211BARM, FRONT WIPER, RH
main85211-42210i201811-202310
85212ABLADE, FR WIPER, RH
main85212-42190i201811-202310
85214ARUBBER, WIPER, RH
main85214-28090i201811-202310
85214BRUBBER, WIPER, LH
main85214-52110i201811-202310
85221BARM, FRONT WIPER, LH
main85221-42210i201811-202310
85222ABLADE, FR WIPER, LH
main85222-42180i201811-202310
85292BCAP, FRONT WIPER ARM HEAD
main85292-13010i201811-202310
89941SENSOR, RAIN
89943COVER, RAIN SENSOR
89944TAPE, RAIN SENSOR
9011906864
9014860091
9413060600

16 parts on this diagram · 1 diagram in section

WINDSHIELD WIPER for Toyota RAV4 (JPP)

This section contains 16 genuine Toyota parts for the WINDSHIELD WIPER system of the Toyota RAV4 (JPP). Key components include: MOTOR ASSY, WINDSHIELD WIPER, LINK ASSY, WINDSHIELD WIPER, NUT (FOR FRONT WIPER ARM SETTING), ARM, FRONT WIPER, RH, BLADE, FR WIPER, RH.
