Toyota RAV4 (JPP)WINDSHIELD WASHER

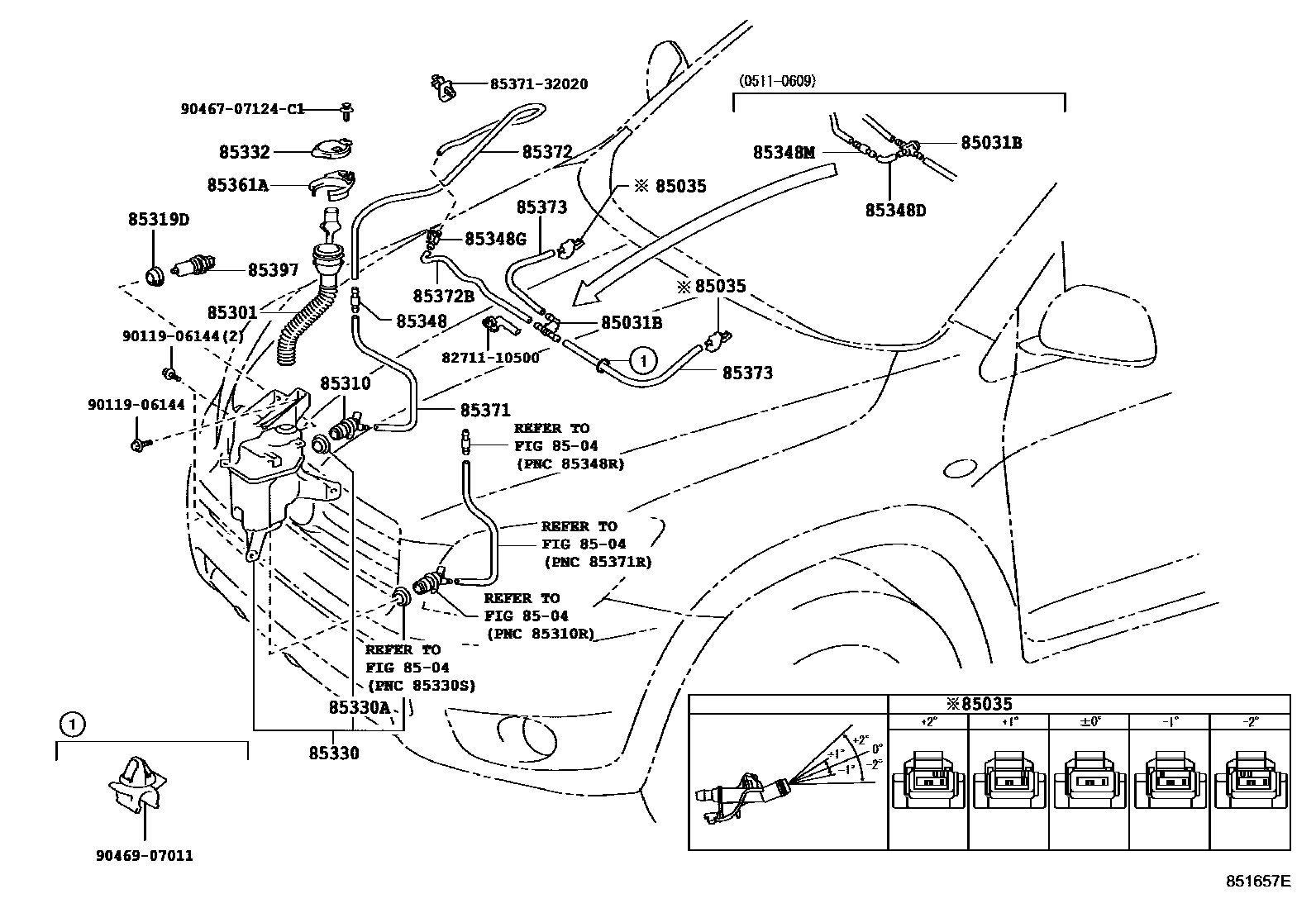

Parts diagram
85031BVALVE SUB-ASSY, WASHER
main85321-28020i200609-200808
main85321-30080i200511-200608
85035NOZZLE SUB-ASSY, WASHER
main85381-30170×2i200511-200808
ANGLE 0
main85381-30180×2i200511-200808
ANGLE +1
main85381-30190×2i200511-200808
ANGLE -1
main85381-30200×2i200808-201212
ANGLE +2
main85381-30210×2i200511-200808
ANGLE -2
8504
85301INLET SUB-ASSY, WASHER
main85319-42230i200511-200808
85310MOTOR AND PUMP ASSY, WINDSHIELD WASHER
main85330-47010i200511-200808
85319DPACKING, FRONT WASHER
main85319-33230i200511-200808
85330JAR ASSY, WINDSHIELD WASHER
main85315-42240i200511-200808
4.8L
main85315-42290i200808-201212
4.8L
85330ABUSH, WINDSHIELD WASHER JAR
main85336-60300i200511-200808
85332CAP, WINDSHIELD WASHER JAR
main85316-48050i200511-200808
85348JOINT, WINDSHIELD WASHER HOSE, NO.1
main85349-89122i200511-200808
85348DJOINT, WINDSHIELD WASHER ELBOW, NO.1
main85355-14481i200511-200609
85348GJOINT, WINDSHIELD WASHER HOSE, NO.2
main85375-20800i200511-200808
85348MJOINT, WINDSHIELD WASHER HOSE, NO.3
main85349-89122i200511-200609
85361ABRACKET, WINDSHIELD WASHER, NO.1
main85337-42230i200511-200704
main85337-42232i200705-200808
85371HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
main90099-33080i200511-200604
L=1450(*H,L=740)
85372HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
main90099-33080i200511-200808
L=1450(*H,L=810)
85372BHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.2
main90099-33080i200511-200609
L=1450(*H,L=710)
85373HOSE, WINDSHIELD WASHER (FROM JOINT TO NOZZLE)
main90099-33080×10i200511-200808
L=1450(*H,L=500)
85397SWITCH ASSY,LEVEL WARNING
main85397-33230i200511-200808
main85397-52100i200808-201212
8271110500WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
8537132020HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
9011906144
9046707124C1
9046907011

24 parts on this diagram · 1 diagram in section
