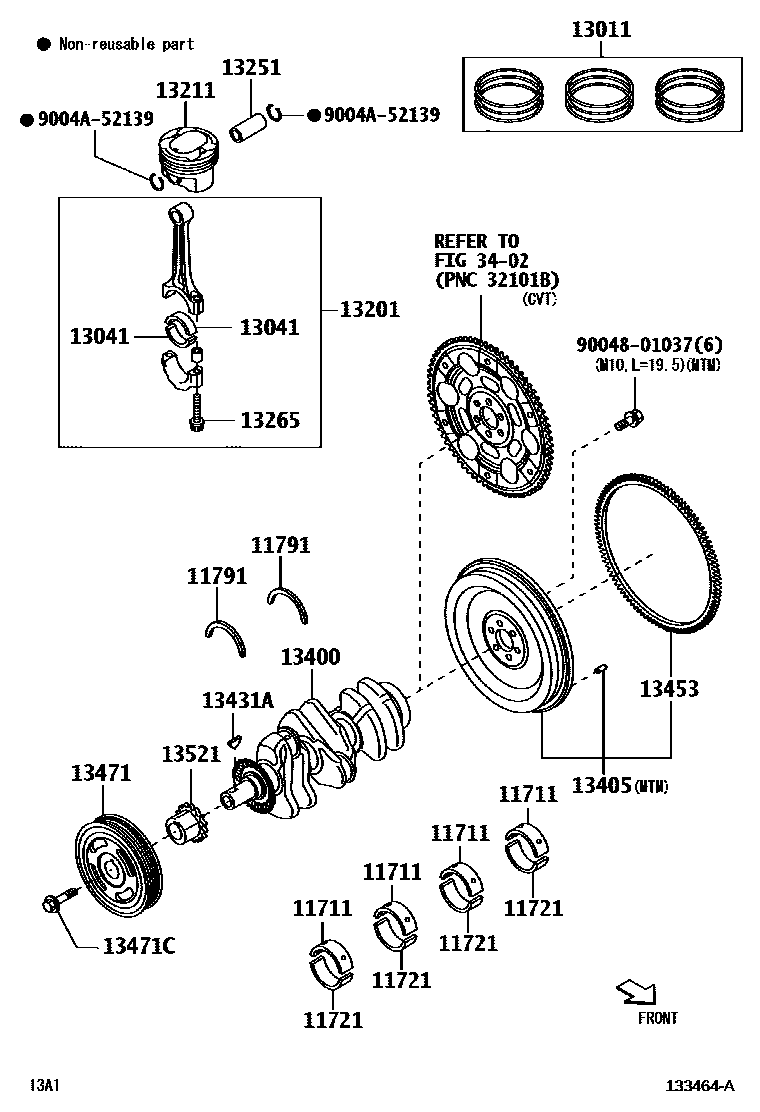

Toyota RAIZE — CRANKSHAFT & PISTON

0001 1 0002 1

11711BEARING, CRANKSHAFT

main11701-B1030-01×4iWAVE..A251202104-202209

MARK1

main11701-B1030-02×4iWAVE..A251202104-202209

MARK2

main11701-B1030-03×4iWAVE..A251202104-202209

MARK3

main11701-B1030-04×4iWAVE..A251202104-202209

MARK4

main11701-B1030-05×4iWAVE..A251202104-202209

MARK5

main11701-BZ140-01iWAVE..A251..5F;WAVE..A251..L..GCC;WAVE..A251..CVT..(V,X)202209-202608

MARK 1

main11701-BZ140-02iWAVE..A251..5F;WAVE..A251..L..GCC;WAVE..A251..CVT..(V,X)202209-202608

MARK 2

main11701-BZ140-03iWAVE..A251..5F;WAVE..A251..L..GCC;WAVE..A251..CVT..(V,X)202209-202608

MARK 3

main11701-BZ140-04iWAVE..A251..5F;WAVE..A251..L..GCC;WAVE..A251..CVT..(V,X)202209-202608

MARK 4

main11701-BZ140-05iWAVE..A251..5F;WAVE..A251..L..GCC;WAVE..A251..CVT..(V,X)202209-202608

MARK 5

main11711-BZ130-02×4i1KRVET..A250202104-202608

MARK2

main11711-BZ130-03×4i1KRVET..A250202104-202608

MARK3

main11711-BZ130-04×4i1KRVET..A250202104-202608

MARK4

main11711-BZ130-05×4i1KRVET..A250202104-202608

MARK5

main11714-BZ030×4i1KRVET..A250202104-202608

REPAIR,U/S 0.25

11721BEARING, CRANKSHAFT, NO.2

main11721-BZ070-02×4i1KRVET..A250202104-202608

MARK2

main11721-BZ070-03×4i1KRVET..A250202104-202608

MARK3

main11721-BZ070-04×4i1KRVET..A250202104-202608

MARK4

main11721-BZ070-05×4i1KRVET..A250202104-202608

MARK5

main11724-BZ030×4i1KRVET..A250202104-202608

REPAIR,U/S 0.25

11791WASHER, CRANKSHAFT THRUST, UPPER

main11791-B1030×2iWAVE..A251202104-202209

STD

main11791-BZ100×2i1KRVET..A250202104-202608

STD

main11791-BZ120×2iWAVE..A251..5F;WAVE..A251..L..GCC;WAVE..A251..CVT..(V,X)202209-202608

STD

main11792-BZ050×2i1KRVET..A250202104-202608

O/S 0.125,REPAIR

main11793-BZ050×2i1KRVET..A250202104-202608

O/S 0.25,REPAIR

13011RING SET, PISTON

main13011-B1060iWAVE..A251202104-202209

STD

main13011-BZ161i1KRVET..A250202104-202608

STD

main13011-BZ200iWAVE..A251..5F;WAVE..A251..L..GCC;WAVE..A251..CVT..(V,X)202209-202608

STD

13041BEARING, CONNECTING ROD

main13041-B1030-01×3iWAVE..A251202104-202209

MARK01

main13041-B1030-02×3iWAVE..A251202104-202209

MARK02

main13041-B1030-03×3iWAVE..A251202104-202209

MARK03

main13041-BZ120-01iWAVE..A251..5F;WAVE..A251..L..GCC;WAVE..A251..CVT..(V,X)202209-202608

MARK 1

main13041-BZ120-02iWAVE..A251..5F;WAVE..A251..L..GCC;WAVE..A251..CVT..(V,X)202209-202608

MARK 2

main13041-BZ120-03iWAVE..A251..5F;WAVE..A251..L..GCC;WAVE..A251..CVT..(V,X)202209-202608

MARK 3

main13281-BZ110-01×6i1KRVET..A250202104-202608

MARK1

main13281-BZ110-02×6i1KRVET..A250202104-202608

MARK2

main13281-BZ110-03×6i1KRVET..A250202104-202608

MARK3

13201ROD SUB-ASSY, CONNECTING

main13201-B9120-0X×3i1KRVET..A250202104-202608

MARK X

main13201-B9120-0Y×3i1KRVET..A250202104-202608

MARK Y

main13201-B9300-0A×3iWAVE..A251202104-202209

MARK A

main13201-B9300-0B×3iWAVE..A251202104-202209

MARK B

main13201-B9310-0A×3iWAVE..A251..5F;WAVE..A251..L..GCC;WAVE..A251..CVT..(V,X)202209-202608

MARK A

main13201-B9310-0B×3iWAVE..A251..5F;WAVE..A251..L..GCC;WAVE..A251..CVT..(V,X)202209-202608

MARK B

13211PISTON

main13211-B1120-XX×3i1KRVET..A250202104-202608

MARK XX

main13211-B1120-YY×3i1KRVET..A250202104-202608

MARK YY

main13211-BZ300-0A×3iWAVE..A251202104-202307

MARK A

main13211-BZ300-0B×3iWAVE..A251202104-202307

MARK B

main13211-BZ301-0A×3iWAVE..A251..L..GCC;WAVE..A251..5F..(GEN,IDN,PHL);WAVE..A251..CVT..(V,X)..(GCC,GEN,IDN,PHL)202308-202608

MARK A

main13211-BZ301-0B×3iWAVE..A251..L..GCC;WAVE..A251..5F..(GEN,IDN,PHL);WAVE..A251..CVT..(V,X)..(GCC,GEN,IDN,PHL)202308-202608

MARK B

13251PIN, PISTON

main13251-B1020-0X×3i1KRVET..A250202104-202608

MARK X

main13251-B1020-0Y×3i1KRVET..A250202104-202608

MARK Y

main13251-B1030-0A×3iWAVE..A251202104-202209

MARK A

main13251-B1030-0B×3iWAVE..A251202104-202209

MARK B

main13251-BZ060-0A×3iWAVE..A251..5F;WAVE..A251..L..GCC;WAVE..A251..CVT..(V,X)202209-202608

MARK A

main13251-BZ060-0B×3iWAVE..A251..5F;WAVE..A251..L..GCC;WAVE..A251..CVT..(V,X)202209-202608

MARK B

13265BOLT, CONNECTING ROD

main13265-21020×6i1KRVET..A250202104-202608

main13265-BZ010×6iWAVE..A251..5F;WAVE..A251..L..GCC;WAVE..A251..CVT..(V,X)202104-202608

13400CRANKSHAFT ASSY

main13401-B1030iWAVE..A251202104-202209

main13401-BZ080i1KRVET..A250202104-202608

main13401-BZ110iWAVE..A251..5F;WAVE..A251..L..GCC;WAVE..A251..CVT..(V,X)202209-202608

13405FLYWHEEL SUB-ASSY

main13405-BZ181i1KRVET..A250..5F202104-202607

main13405-BZ190iWAVE..A251..5F202104-202608

13431AKEY, WOODRUFF(FOR DISTRIBUTOR DRIVE GEAR)

main90042-80034i1KRVET..A250202104-202608

main90280-04001iWAVE..A251..5F;WAVE..A251..L..GCC;WAVE..A251..CVT..(V,X)202104-202608

13453GEAR, FLYWHEEL RING

main13453-87Z03i1KRVET..A250..5F202104-202607

main13453-BZ120iWAVE..A251..5F202104-202608

13471PULLEY, CRANKSHAFT

main13470-B1040i1KRVET..A250202104-202608

main13470-BZ110iWAVE..A251..5F;WAVE..A251..L..GCC;WAVE..A251..CVT..(V,X)202104-202608

13471CBOLT(FOR CRANKSHAFT PULLEY SET)

main90119-14106iWAVE..A251202104-202209

main90119-T0444iWAVE..A251..5F;WAVE..A251..L..GCC;WAVE..A251..CVT..(V,X)202209-202608

sub90119-T0529

13521GEAR OR SPROCKET, CRANKSHAFT TIMING

main13521-40020i1KRVET..A250202104-202411

main13521-BZ050iWAVE..A251..5F;WAVE..A251..L..GCC;WAVE..A251..CVT..(V,X)202104-202608

main13521-BZ060i1KRVET..A250202411-202608

3402

9004801037

main90048-01037

9004A52139

main9004A-52139

19 parts on this diagram · 2 diagrams in section
