Toyota RAIZEEXHAUST GAS RECIRCULATION SYSTEM

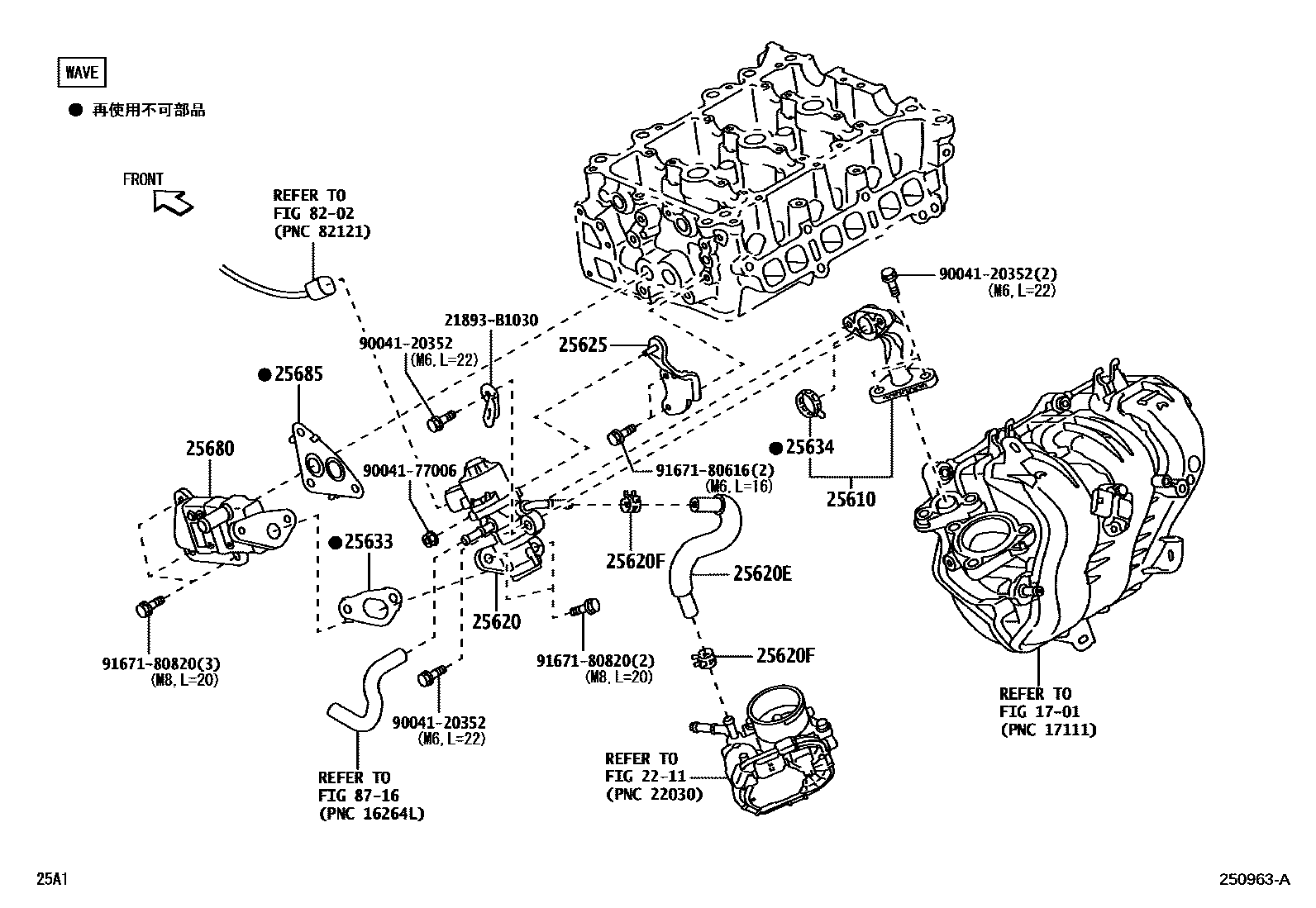

Parts diagram
2211FUEL INJECTION SYSTEM
25610PIPE ASSY, EGR
main25610-B1020i202111-202912
main25610-B1030i202111-202912
25620VALVE ASSY, EGR
main25620-B1030i202111-202912
main25620-B1040i202111-202912
25620EHOSE, WATER BY-PASS NO.2
main16264-B1180i202111-202912
25620FCLIP(FOR WATER BY-PASS HOSE, NO.2)
main96137-41501×2i202111-202912
25625BRACKET, EGR VALVE
main25625-B1020i202111-202912
main25625-B1030i202111-202912
25633GASKET, EGR VALVE
main25633-B1030i202111-202912
main25633-B1040i202111-202912
25634GASKET, EGR PIPE
main25634-B1020i202111-202912
25680COOLER ASSY, EGR
main25680-B1030i202111-202912
main25680-B1040i202111-202912
25685GASKET, EGR COOLER, NO.1
main25685-B1020i202111-202912
8202WIRING & CLAMP
8716HEATING & AIR CONDITIONING - WATER PIPING
21893B1030BUSH, CHOKE ROD BELLCRANK SHAFT
9004120352
9004177006
9167180616
9167180820

18 parts on this diagram · 2 diagrams in section

EXHAUST GAS RECIRCULATION SYSTEM for Toyota RAIZE

This section contains 24 genuine Toyota parts for the EXHAUST GAS RECIRCULATION SYSTEM system of the Toyota RAIZE. Key components include: MANIFOLD, FUEL INJECTION SYSTEM, PIPE ASSY, EGR, VALVE ASSY, EGR, HOSE, WATER BY-PASS, NO.1.
