Toyota PRIUSFRONT DOOR LOCK & HANDLE

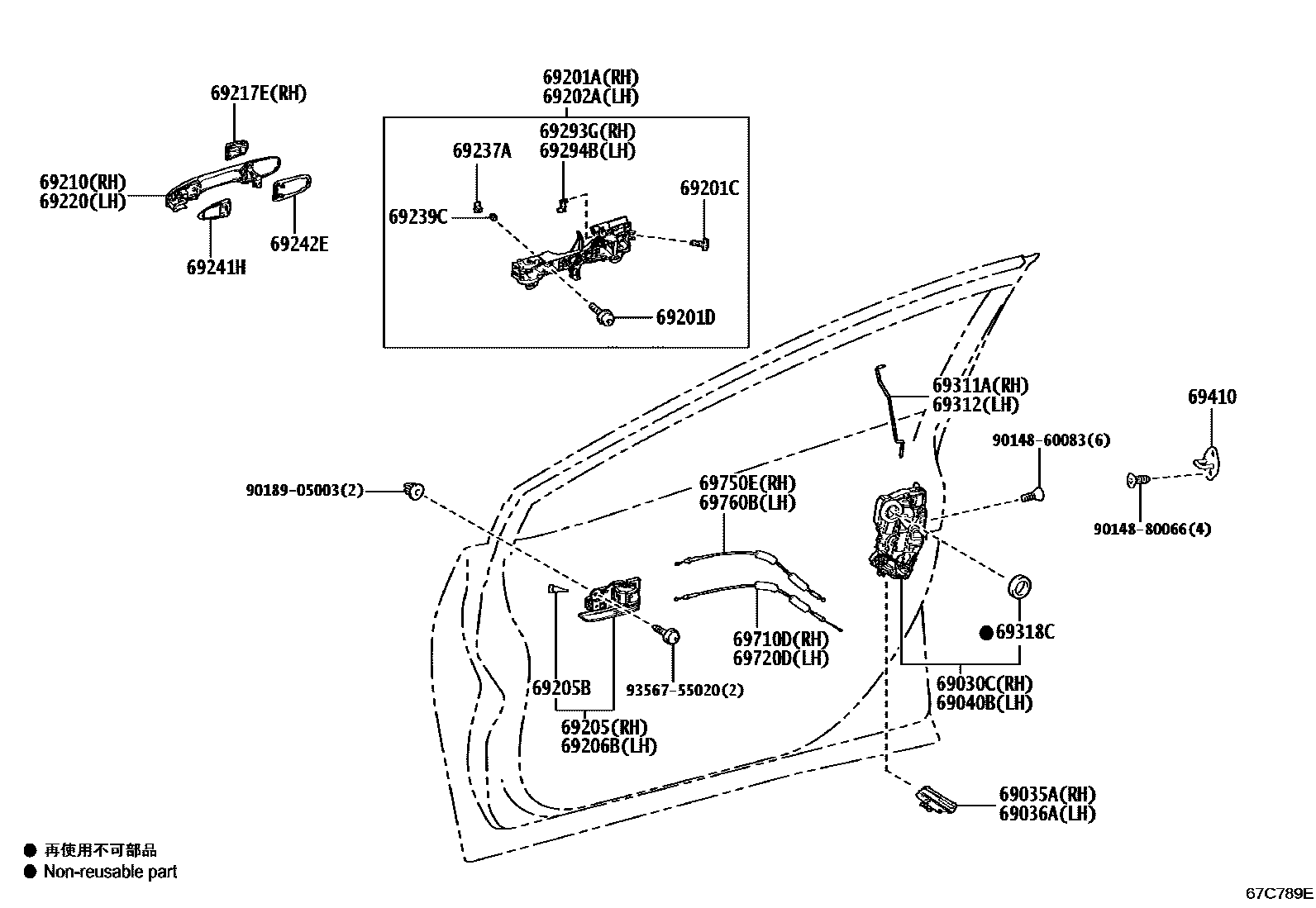

Parts diagram
69030CLOCK ASSY, FRONT DOOR W/MOTOR & COURTESY LAMP SWITCH, RH
main69030-42270i202212
69035ACOVER SUB-ASSY, FRONT DOOR LOCK, RH
main69035-28010i202212
69036ACOVER SUB-ASSY, FRONT DOOR LOCK, LH
main69036-28010i202212
69040BLOCK ASSY, FRONT DOOR W/MOTOR & COURTESY LAMP SWITCH, LH
main69040-42260i202212
69201AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, RH
main69201-47070i202212
69201CSCREW, DOOR OUTSIDE HANDLE, NO.1
main90148-50003×2i202212
69201DSCREW, DOOR OUTSIDE HANDLE, NO.2
main90148-50006×2i202212
69202AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, LH
main69202-47040i202212
69205HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH
main69205-15010-C1i202212
BLACK,TRIM1#,2#
main69205-33140-C0i202212
BLACK,TRIM1#,2#
69205BCUSHION(FOR FRONT DOOR INSIDE HANDLE)
main90541-04014×2i202212
69206BHANDLE SUB-ASSY, FRONT DOOR INSIDE, LH
main69206-15010-C1i202212
BLACK,TRIM1#,2#
main69206-33150-C0i202212
BLACK,TRIM1#,2#
69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH
main69210-K0020-A3i202212
PLATINUM WHITE PEARL MC.,089
main69210-K0020-B3i202212
SILVER ME.,1L0
main69210-K0020-C3i202212
ATTITUDE BLACK MC.,089 ,218 ,5C5; ATTITUDE BLACK MC.,218
main69210-K0020-D5i202212
EMOTIONAL RED 2,3U5
main69210-K0020-F1i202212
MUSTARD,5C5
main69210-K0020-J6i202212
DK.BLUE,8Q4
main69210-K0020-P4i202212
ASH,1M2
main69211-47021-A2i202212
PLATINUM WHITE PEARL MC.,089
main69211-47021-C0i202212
ATTITUDE BLACK MC.,218
main69211-47021-D6i202212
EMOTIONAL RED 2,3U5
main69211-47021-F2i202212
MUSTARD,5C5
main69211-47021-P0i202212
SILVER ME.,1L0
main69211-47021-P5i202212
ASH,1M2
main69211-47021-R3i202212
DK.BLUE,8Q4
69217ECOVER, FRONT DOOR OUTSIDE HANDLE, RH
main69217-47020i202212
69220HANDLE ASSY, FRONT DOOR OUTSIDE, LH
main69210-K0010-A3i202212
PLATINUM WHITE PEARL MC.,089
main69210-K0010-B3i202212
SILVER ME.,1L0
main69210-K0010-C3i202212
ATTITUDE BLACK MC.,089 ,218 ,5C5; ATTITUDE BLACK MC.,218
main69210-K0010-D5i202212
EMOTIONAL RED 2,3U5
main69210-K0010-F1i202212
MUSTARD,5C5
main69210-K0010-J6i202212
DK.BLUE,8Q4
main69210-K0010-P4i202212
ASH,1M2
69237ANUT, FRONT DOOR HANDLE
main69237-62010×2i202212
69239CBUSH, FRONT DOOR HANDLE
main69239-47010×2i202212
69241HPAD, FRONT DOOR OUTSIDE HANDLE, FRONT
main69241-47020×2i202212
69242EPAD, FRONT DOOR OUTSIDE HANDLE, REAR
main69242-47030×2i202212
69293GSNAP, FRONT DOOR OUTSIDE HANDLE, RH
main69293-12030i202212
69294BSNAP, FRONT DOOR OUTSIDE HANDLE, LH
main69293-12040i202212
69311AROD, FRONT DOOR LOCK OPEN, RH
main69311-47070i202212
69312ROD, FRONT DOOR LOCK OPEN, LH
main69312-47070i202212
69318CSEAL, DOOR LOCK WIRING HARNESS
main69318-51010×2i202212
69410PLATE ASSY, FRONT DOOR LOCK STRIKER
main69410-20110×2i202212
69710DCABLE, FRONT DOOR LOCK REMOTE CONTROL, RH(FOR OPEN LEVER)
main69710-47070i202212
69720DCABLE, FRONT DOOR LOCK REMOTE CONTROL, LH(FOR OPEN LEVER)
main69710-47070i202212
69750ECABLE, FRONT DOOR INSIDE LOCKING, RH(FOR LOCK / UNLOCK KNOB)
main69750-47080i202212
69760BCABLE, FRONT DOOR INSIDE LOCKING, LH(FOR LOCK / UNLOCK KNOB)
main69750-47080i202212
9014860083
9014880066
9018905003
9356755020

32 parts on this diagram · 1 diagram in section

FRONT DOOR LOCK & HANDLE for Toyota PRIUS

This section contains 32 genuine Toyota parts for the FRONT DOOR LOCK & HANDLE system of the Toyota PRIUS. Key components include: LOCK ASSY, FRONT DOOR W/MOTOR & COURTESY LAMP SWITCH, RH, COVER SUB-ASSY, FRONT DOOR LOCK, RH, COVER SUB-ASSY, FRONT DOOR LOCK, LH, LOCK ASSY, FRONT DOOR W/MOTOR & COURTESY LAMP SWITCH, LH, FRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, RH.
