Toyota PRIUSFRONT DOOR LOCK & HANDLE

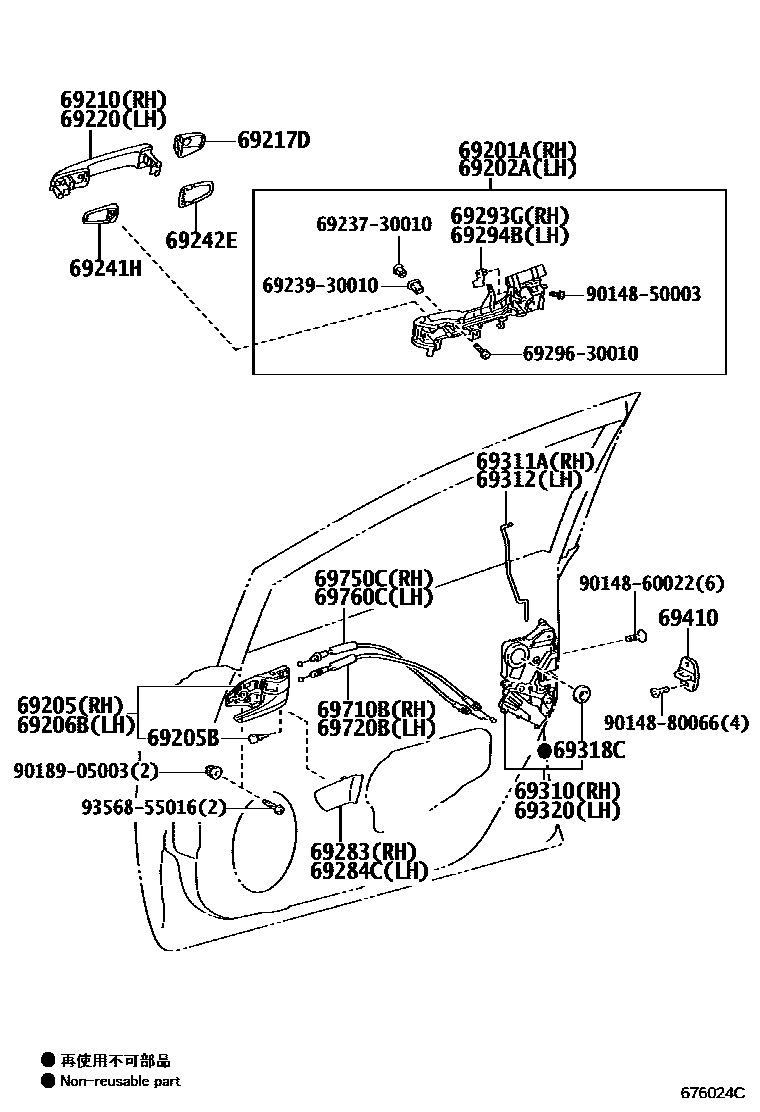

Parts diagram
69201AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, RH
main69201-30071i201112
69202AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, LH
main69202-30061i201112
69205HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH
main69205-47040-C0i200904-201112
BLACK,TRIM1#; BLACK,TRIM1#,6#
main69205-47050-C0i201112-201204
BLACK,TRIM1#,2#,4#,6#
main69205-47050-C4i201112-201204
69205BCUSHION(FOR FRONT DOOR INSIDE HANDLE)
main90541-04014×4i200904-201112
main90541-04027×2i201112
69206BHANDLE SUB-ASSY, FRONT DOOR INSIDE, LH
main69206-47040-C0i200904-201112
BLACK,TRIM1#; BLACK,TRIM1#,6#
main69206-47050-C0i201112-201511
BLACK,TRIM2#; BLACK,TRIM2#,6#
main69206-47050-C4i201112-201204
69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH
main69210-74030-A0i200904-201112
WHITE PEARL CS.,070
main69210-74030-A1i201112-201511
SUPER WHITE 2,040
main69210-74030-B0i201112-201511
SILVER ME.,1F7
main69210-74030-B3i201011-201112
GRAY ME.,1G3
main69210-74030-B7i201108-201112
GRAY ME.,1G2
main69210-74030-C0i200904-201112
BLACK,202
main69210-74030-D0i200904-201112
RED M.M.,3R3
main69210-74030-D4i201112-201511
DEEP RED M.M.,3R9
main69210-74030-E0i201210-201408
BRONZE M.M.,4T3
main69210-74030-E4i201408-201511
BEIGE M.M.,070 ,202
main69210-74030-H1i200904-201112
AQUA BLUE ME.,783
main69210-74030-H4i201112-201511
FROSTY GREEN MC.,781
main69210-74030-J1i200904-201112
DK.BLUE MC.,8T5
main69210-74030-J2i200904-201112
ICEBERG SILVER M.M.,8V0
main69210-74030-J5i201210-201408
BLUE ME.,8T7
main69210-74030-J8i201108-201112
LT.BLUE M.M.,8S7
main69210-74030-K0i201210-201408
DEEP AMETHYST M.M.,9AH
main69210-74030-K1i201011-201112
DK.VIOLET M.M.,9AF
main69210-74030-K2i201112-201511
LT.PURPLE M.M.,9AE
main69210-74030-P2i201210-201511
main69211-74020-A0i201112-201511
main69211-74020-A1i201112-201511
main69211-74020-B0i201112-201511
main69211-74020-C0i201112-201511
main69211-74020-D0i201112-201511
main69211-74020-D5i201112-201511
main69211-74020-H4i201112-201511
main69211-74020-K2i201112-201511
69217DCOVER, FRONT DOOR OUTSIDE HANDLE
main69217-74010-A0i201112-201511
main69217-74010-A1i200904-201112
main69217-74010-B0i200904-201112
main69217-74010-B4i201011-201112
main69217-74010-C0i200904-201112
main69217-74010-D0i201112-201511
main69217-74010-D5i201112-201511
main69217-74010-E0i201210-201408
main69217-74010-E6i201408-201511
main69217-74010-H1i200904-201112
main69217-74010-H4i201112-201511
main69217-74010-J1i200904-201112
main69217-74010-J2i200904-201112
main69217-74010-J5i201210-201408
main69217-74010-J9i201108-201112
main69217-74010-K0i201210-201408
main69217-74010-K1i201011-201112
main69217-74010-K2i201112-201511
main69217-74010-P1i201108-201112
main69250-74010-A0i200904-201112
main69250-74010-A1i200904-201112
main69250-74010-B0i201112-201511
main69250-74010-B4i201011-201112
main69250-74010-C0i201112-201511
main69250-74010-D0i200904-201112
main69250-74010-D5i201112-201511
main69250-74010-E1i201210-201408
main69250-74010-E6i201408-201511
main69250-74010-H0i200904-201112
main69250-74010-H3i201112-201511
main69250-74010-J0i200904-201112
main69250-74010-J1i200904-201112
main69250-74010-J7i201210-201408
main69250-74010-J9i201108-201112
main69250-74010-K0i201210-201408
main69250-74010-K1i201011-201112
main69250-74010-K2i201112-201511
main69250-74010-P1i201108-201112
main69217-74010-P5i201210-201511
main69250-74010-P5i201210-201511
69220HANDLE ASSY, FRONT DOOR OUTSIDE, LH
main69210-74030-A0i200904-201112
main69210-74030-A1i201112-201511
main69210-74030-B0i200904-201112
main69210-74030-B3supersedes 69211-74020-B4i201011-201112
main69210-74030-B7supersedes 69211-74020-P1i201108-201112
main69210-74030-C0i200904-201112
main69210-74030-D0i200904-201112
main69210-74030-D4i201112-201511
main69210-74030-H1i200904-201112
main69210-74030-H4i201112-201511
main69210-74030-J1i200904-201112
main69210-74030-J2i200904-201112
main69210-74030-J8supersedes 69211-74020-J8i201108-201112
main69210-74030-K1supersedes 69211-74020-K1i201011-201112
main69210-74030-K2i201112-201511
main69211-74020-A0i200904-201112
WHITE PEARL CS.,070
main69211-74020-A1i201112-201511
SUPER WHITE 2,040
main69211-74020-B0i201112-201511
SILVER ME.,1F7
main69211-74020-C0i200904-201112
BLACK,202
main69211-74020-D0i201112-201511
RED M.M.,3R3
main69211-74020-D5i201112-201511
DEEP RED M.M.,3R9
main69211-74020-E0i201210-201408
BRONZE M.M.,4T3
main69211-74020-E6i201408-201511
BEIGE M.M.,070 ,202
main69211-74020-H1i200904-201112
AQUA BLUE ME.,783
main69211-74020-H4i201112-201511
FROSTY GREEN MC.,781
main69211-74020-J1i200904-201112
DK.BLUE MC.,8T5
main69211-74020-J2i200904-201112
ICEBERG SILVER M.M.,8V0
main69211-74020-J6i201210-201408
BLUE ME.,8T7
main69211-74020-K0i201210-201408
DEEP AMETHYST M.M.,9AH
main69211-74020-K2i201112-201511
LT.PURPLE M.M.,9AE
main69211-74020-P5i201210-201511
69241HPAD, FRONT DOOR OUTSIDE HANDLE, FRONT
main69241-30111×2i200904-201112
69242EPAD, FRONT DOOR OUTSIDE HANDLE, REAR
main69242-30091×2i200904-201003
main69242-47020×2i201004-201112
69283PLUG, FRONT DOOR INSIDE HANDLE BEZEL, RH
main69283-47010-B2i200904-201112
DK.GRAY,TRIM1#; DK.GRAY,TRIM1#,6#
main69283-47010-C0i201112-201511
BLACK,TRIM1#,2#,4#; BLACK,TRIM2#
main69283-47010-G0i201112-201511
AQUA,TRIM6#
69284CPLUG, FRONT DOOR INSIDE HANDLE BEZEL, LH
main69284-47010-B2i200904-201112
DK.GRAY,TRIM1#; DK.GRAY,TRIM1#,6#
main69284-47010-C0i201112-201511
BLACK,TRIM1#,2#,4#; BLACK,TRIM2#
main69284-47010-G0i201112-201511
AQUA,TRIM6#
69293GSNAP, FRONT DOOR OUTSIDE HANDLE, RH
main69293-12030i201112
69294BSNAP, FRONT DOOR OUTSIDE HANDLE, LH
main69293-12040i200904-201112
69310LOCK ASSY, FRONT DOOR, RH
main69030-47100i201211
main69030-52290i201112-201211
69311AROD, FRONT DOOR LOCK OPEN, RH
main69311-47040i200904-201112
69312ROD, FRONT DOOR LOCK OPEN, LH
main69312-47040i201112
69318CSEAL, DOOR LOCK WIRING HARNESS
main69318-47010×2i200904-201112
69320LOCK ASSY, FRONT DOOR, LH
main69040-47090i201112-201211
main69040-47100i201211
69410PLATE ASSY, FRONT DOOR LOCK STRIKER
main69410-33010×2i200904-201112
69710BCABLE ASSY, FRONT DOOR LOCK REMOTE CONTROL, RH
main69710-47030i200904-201112
69720BCABLE ASSY, FRONT DOOR LOCK REMOTE CONTROL, LH
main69710-47030i201112
69750CCABLE ASSY, FRONT DOOR INSIDE LOCKING, RH
main69750-47040i200904-201112
69760CCABLE ASSY, FRONT DOOR INSIDE LOCKING LH
main69750-47040i200904-201112
6923730010RETAINER, DOOR OUTSIDE HANDLE
6923930010PIN, BACK DOOR OUTSIDE HANDLE
6929630010SCREW, DOOR INSIDE HANDLE
9014850003
9014860022
9014880066
9018905003
9356855016

32 parts on this diagram · 1 diagram in section

FRONT DOOR LOCK & HANDLE for Toyota PRIUS

This section contains 32 genuine Toyota parts for the FRONT DOOR LOCK & HANDLE system of the Toyota PRIUS. Key components include: FRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, RH, FRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, LH, HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH, CUSHION(FOR FRONT DOOR INSIDE HANDLE), HANDLE SUB-ASSY, FRONT DOOR INSIDE, LH.
