Toyota PREVIA/TARAGOBRAKE TUBE & CLAMP

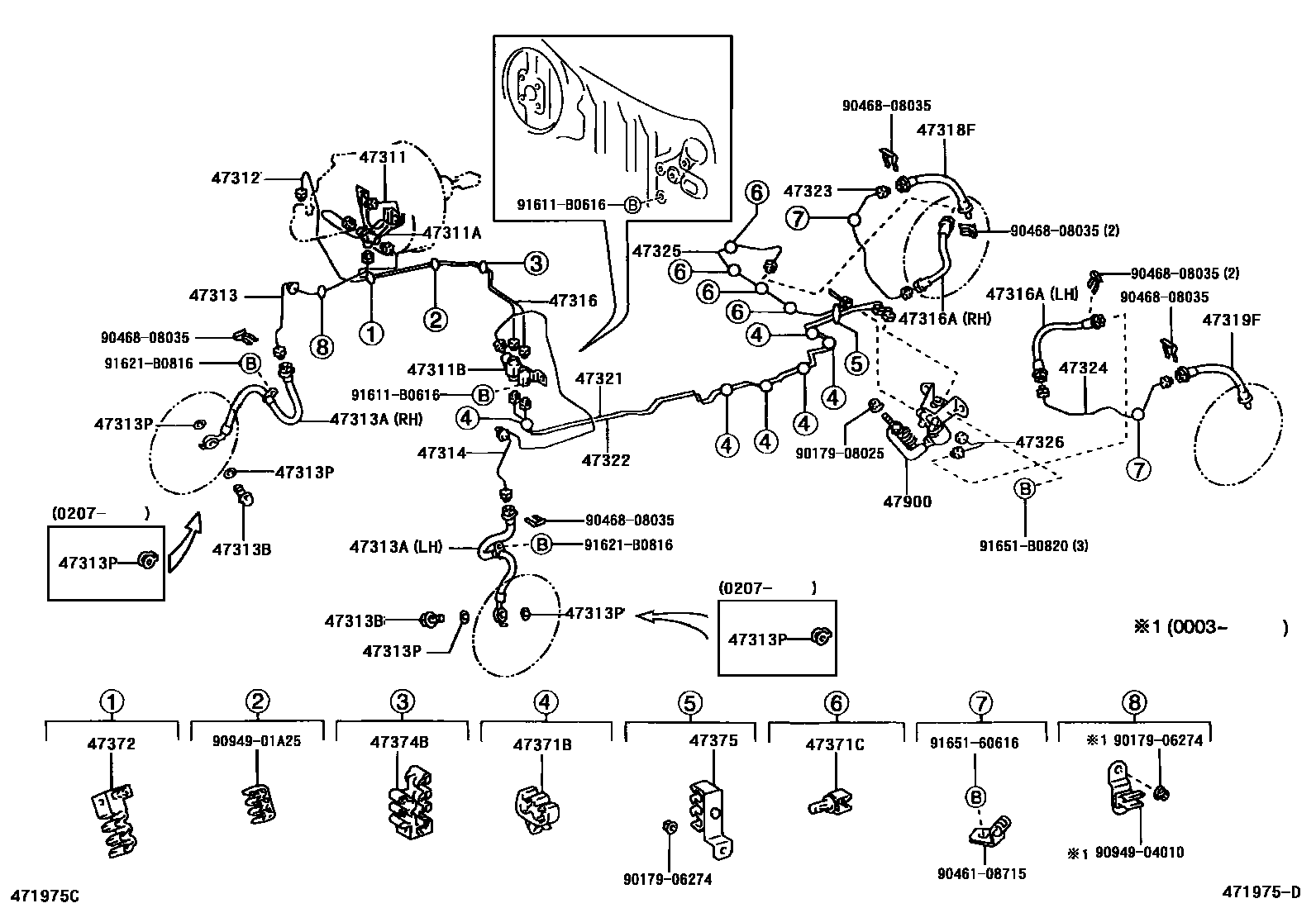

Parts diagram
47311TUBE, FRONT BRAKE, NO.1
main47311-28460i200002-200304
main47311-28490i200002-200304
main47311-28500i200002-200007
W(ABS)
main47311-28520i200002-200007
W(ABS)
main47311-28530i200007-200304
W(ABS)
main47311-28540i200007-200304
W(ABS)
main47311-28580i200304-200601
main47311-28590i200304-200601
main47311-28610i200304-200601
W(VSC)
main47311-28620i200304-200601
W(ABS)
main47311-28630i200304-200601
W(VSC)
main47311-28640i200304-200601
W(ABS)
47311AWAY(FOR FRONT BRAKE TUBE)
main90413-10067i200002-200304
47311BWAY, NO.1(FOR FRONT BRAKE TUBE)
main90412-10144i200002-200304
W(ABS)
main90412-10144i200304-200601
W(ABS) OR W(VSC)
main90904-13060i200002-200601
47312TUBE, FRONT BRAKE, NO.2
main47312-28270i200002-200007
W(ABS)
main47312-28290i200002-200304
main47312-28300i200002-200007
W(ABS)
main47312-28310i200002-200304
main47312-28320i200007-200304
W(ABS)
main47312-28330i200007-200304
W(ABS)
main47312-28380i200304-200601
W(VSC)
main47312-28390i200304-200601
main47312-28400i200304-200601
W(ABS)
main47312-28410i200304-200601
W(VSC)
main47312-28420i200304-200601
main47312-28430i200304-200601
W(ABS)
47313TUBE, FRONT BRAKE, NO.3
main47313-28310i200002-200007
W(ABS)
main47313-28330i200002-200304
main47313-28340i200002-200304
main47313-28350i200007-200304
W(ABS)
main47313-28390i200304-200601
main47313-28400i200304-200601
W(ABS)
main47313-28410i200304-200601
main47313-58010i200304-200601
W(VSC)
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-02B96i200002-200304
RH
main90947-02B97i200002-200304
LH
main90947-02D28i200304-200404
RH
main90947-02D29i200304-200404
LH
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10015i200002-200207
main90401-10058i200207-200404
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main47389-50020i200207-200404
main90430-10074i200002-200207
47314TUBE, FRONT BRAKE, NO.4
main47314-28290i200002-200304
W(ABS)
main47314-28290i200304-200601
W(ABS) OR W(VSC)
main47314-28300i200002-200601
main47314-28310i200002-200304
W(ABS)
main47314-28310i200304-200601
W(ABS) OR W(VSC)
main47314-28320i200002-200601
47316TUBE, FRONT BRAKE, NO.6
main47316-28050i200002-200007
W(ABS)
main47316-28070i200002-200304
main47316-28080i200002-200007
W(ABS)
main47316-28090i200002-200304
main47316-28100i200007-200304
W(ABS)
main47316-28110i200007-200304
W(ABS)
main47316-28150i200304-200601
W(VSC)
main47316-28160i200304-200601
main47316-28170i200304-200601
W(ABS)
main47316-28180i200304-200601
W(VSC)
main47316-28190i200304-200601
main47316-28200i200304-200601
W(ABS)
47316AHOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
main90947-02B46i200002-200304
main90947-02D30i200304-200601
47318FHOSE, FLEXIBLE(FOR REAR RH)
main90947-02B95i200002-200304
47319FHOSE, FLEXIBLE(FOR REAR LH)
main90947-02B95i200002-200304
47321TUBE, REAR BRAKE, NO.1
main47321-28460i200002-200601
W(ABS)
main47321-28470i200002-200601
main47321-28510i200304-200601
47322TUBE, REAR BRAKE, NO.2
main47322-28270i200002-200601
W(ABS)
main47322-28280i200002-200601
main47322-28320i200304-200601
47323TUBE, REAR BRAKE, NO.3
main47323-28340i200002-200601
47324TUBE, REAR BRAKE, NO.4
main47324-28240i200002-200601
47325TUBE, REAR BRAKE, NO.5
main47325-28270i200002-200304
47326TUBE, REAR BRAKE, NO.6
main47326-28260i200002-200304
47371BCLAMP, BRAKE TUBE, NO.6
main90469-07012i200304-200601
W(ABS) OR W(VSC)
main90469-07012i200002-200304
W(ABS)
47371CCLAMP, BRAKE TUBE, NO.7
main90949-01A84i200002-200304
W(ABS)
main90949-01A84i200304-200601
W(ABS) OR W(VSC)
47372CLAMP, BRAKE TUBE, NO.2
main47371-28100i200002-200601
main47371-52010i200002-200304
W(ABS)
main47371-52010i200304-200601
47374BCLAMP, BRAKE TUBE, NO.4
main90949-01C19i200002-200601
47375CLAMP, BRAKE TUBE, NO.5
main47371-28060i200002-200601
main47371-28080i200002-200304
W(ABS)
main47371-28080i200304-200601
W(ABS) OR W(VSC)
main90949-01972i200304-200601
W(ABS) OR W(VSC)
47900VALVE ASSY, LOAD SENSING W/SPRING
main47900-28530i200002-200209
main47900-28531i200209-200304
9017906274
9017908025
9046108715
9046808035
9094901A25
9094904010
91611B0616
91621B0816
9165160616
91651B0820

35 parts on this diagram · 16 diagrams in section
