EPC Data

Toyota PREMIO/ALLIONFRONT FENDER APRON & DASH PANEL

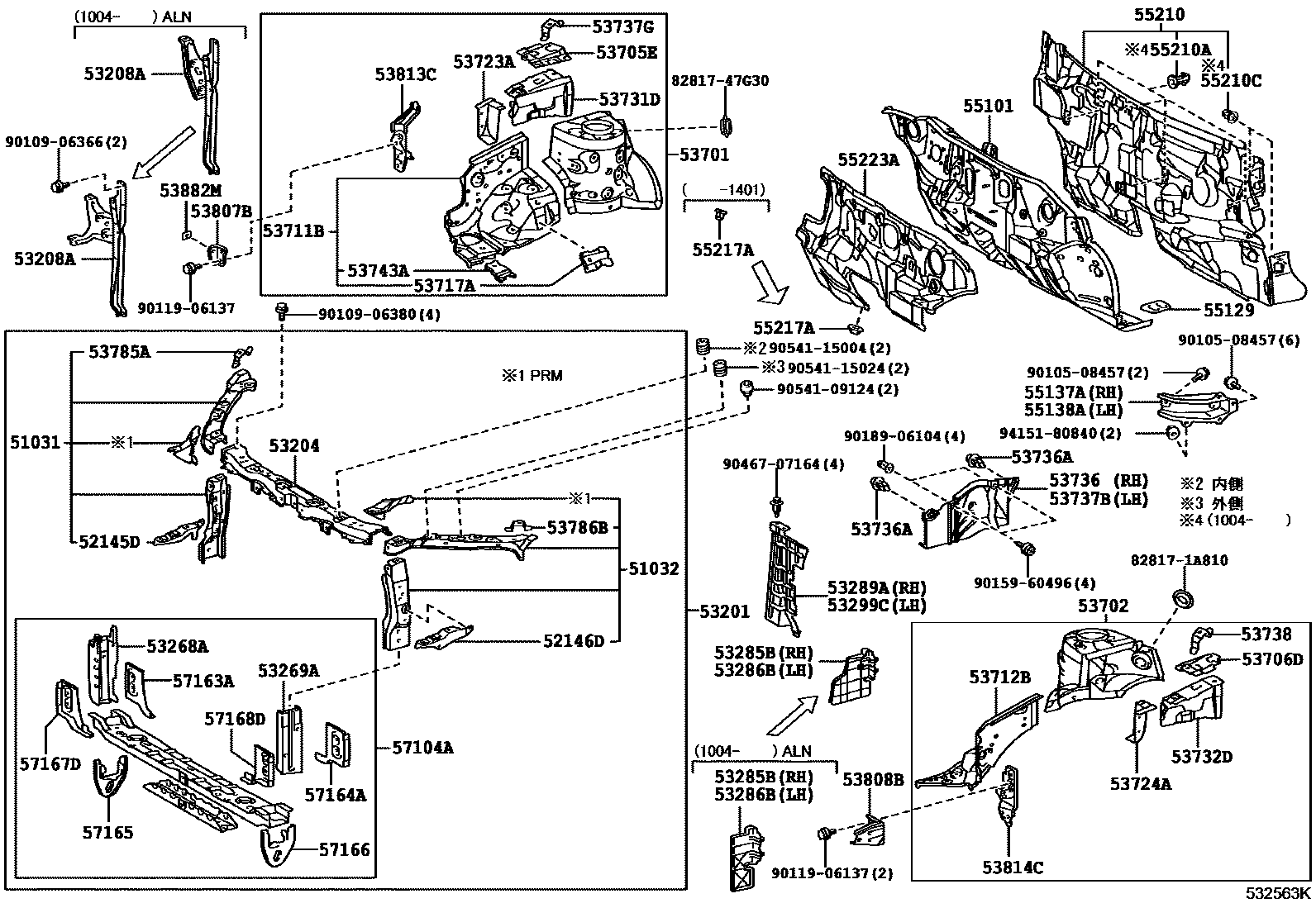

Parts diagram
51031GUSSET SUB-ASSY, FRONT CROSSMEMBER, RH
main51031-20030i200705-201606
main51031-20040i200705-201004
main51031-20050i201004-201606
main51031-20060i201606-202009
51032GUSSET SUB-ASSY, FRONT CROSSMEMBER, LH
main51032-20030i200705-201606
main51032-20040i200705-201004
main51032-20050i201004-201606
main51032-20060i201606-202009
52145DBRACKET, FRONT BUMPER SIDE MOUNTING, RH
main52145-20270i200705-201606
main52145-20290i201004-202009
52146DBRACKET, FRONT BUMPER SIDE MOUNTING, LH
main52146-20260i200705-201606
main52146-20280i201004-202009
53201SUPPORT SUB-ASSY, RADIATOR
main53201-20760i200705-201606
main53201-20770i200705-201004
main53201-20780i201004-201606
main53201-20790i201606-202009
53204BRACE SUB-ASSY, RADIATOR SUPPORT TO CROSSMEMBER
main53209-20390i200705-202009
53208ASUPPORT SUB-ASSY, HOOD LOCK
main53208-20140i200705-201606
main53208-20150i200705-201004
main53208-20160i201004-201606
main53208-20170i201606-202009
53268AREINFORCEMENT, RADIATOR MOUNTING, RH
main53268-20110i200705-202009
53269AREINFORCEMENT, RADIATOR MOUNTING, LH
main53269-63010i200705-202009
53285BSEAL, RADIATOR SIDE AIR, NO.1
main53285-20060i200705-201606
main53285-20070i200705-201004
main53285-20080i201004-201606
main53285-20090i201606-202009
53286BSEAL, RADIATOR SIDE AIR, NO.2
main53285-20060i200705-201606
main53285-20070i200705-201004
main53285-20080i201004-201606
main53285-20090i201606-202009
53289ACOVER, RADIATOR SUPPORT OPENING
main53289-20070i200705-201606
main53289-20090i200705-201606
main53289-20100i201606-202009
53299CSEAL, RADIATOR SIDE, LH
main53299-20060i200705-201606
main53299-20070i200705-201606
main53299-20080i201606-202009
53701APRON SUB-ASSY, FRONT FENDER, RH
main53701-20840i200705-202009
53702APRON SUB-ASSY, FRONT FENDER, LH
main53702-20820i200705-202009
53705EMEMBER SUB-ASSY, FRONT APRON TO COWL SIDE, RH
main53705-20030i200705-202009
53706DMEMBER SUB-ASSY, FRONT APRON TO COWL SIDE, LH
main53706-20030i200705-202009
53711BAPRON, FRONT FENDER, FRONT RH
main53711-12912i200705-202009
53712BAPRON, FRONT FENDER, FRONT LH
main53712-12230i200705-202009
53717APLATE, FENDER APRON
main53717-12060i200705-202009
53723AREINFORCEMENT, FRONT SPRING SUPPORT, RH
main53723-12080i200705-202009
53724AREINFORCEMENT, FRONT SPRING SUPPORT, LH
main53724-12070i200705-202009
53731DMEMBER, FRONT APRON TO COWL SIDE, UPPER RH
main53731-21010i200705-202009
53732DMEMBER, FRONT APRON TO COWL SIDE, UPPER LH
main53732-21010i200705-202009
53736SEAL, FRONT FENDER APRON, RH
main53736-20100i200705-202009
53736ACLIP(FOR FRONT FENDER APRON SEAL)
main90467-07164i200705-202009
53737BSEAL, FRONT FENDER APRON, LH
main53737-20060i200705-202009
53737GPLATE, FRONT APRON TO COWL SIDE MEMBER, RH
main53737-20050i200705-202009
53738PLATE, FRONT APRON TO COWL SIDE MEMBER, LH
main53738-20060i200705-202009
53743AREINFORCEMENT, FRONT FENDER APRON, FRONT RH
main53743-12050i200705-202009
53785AGUSSET, FRONT FENDER APRON, UPPER RH
main53785-20010i200705-202009
53786BGUSSET, FRONT FENDER APRON, UPPER LH
main53786-20010i200705-202009
53807BREINFORCEMENT SUB-ASSY, FRONT FENDER, TOP RH
main53818-20080i200705-202009
53808BREINFORCEMENT SUB-ASSY, FRONT FENDER, TOP LH
main53819-20070i200705-202009
53813CEXTENSION, FRONT FENDER, RH
main53803-20040i200705-202009
53814CEXTENSION, FRONT FENDER, LH
main53814-20070i200705-202009
53882MSEAL, FRONT FENDER
main53882-16030i200705-202009
55101PANEL SUB-ASSY, DASH
main55101-2B800i200705-202009
55129COVER, DASH PANEL HOLE
main55129-47010i200705-202009
main55139-47010i200705-202009
55137ABRACE, DASH TO FRAME, RH
main55137-12060i200705-202009
55138ABRACE, DASH TO FRAME, LH
main55138-12030i200705-202009
55210INSULATOR ASSY, DASH PANEL
main55210-20360i200705-202009
55210ACLIP
main90467-11122i201004-202009
55210CCLIP
main90467-13079i201004-202009
55217ARETAINER, DASH PANEL SILENCER
main55217-51010i201402-202009
main90467-06197i200705-201401
55223AINSULATOR, DASH PANEL, OUTER
main55223-20160i200705-202009
57104AMEMBER SUB-ASSY, FRONT CROSS
main57104-20170i200705-201001
main57104-20171i201002-202009
57163AREINFORCEMENT, FRONT CROSSMEMBER, NO.1 RH
main57163-32050i200705-202009
57164AREINFORCEMENT, FRONT CROSSMEMBER, NO.1 LH
main57164-32050i200705-202009
57165REINFORCEMENT, FRONT CROSSMEMBER, LOWER RH
main57165-32050i200705-202009
57166REINFORCEMENT, FRONT CROSSMEMBER, LOWER LH
main57166-32010i200705-202009
57167DREINFORCEMENT, FRONT CROSSMEMBER SIDE, RH
main57167-32080i200705-202009
57168DREINFORCEMENT, FRONT CROSSMEMBER SIDE, LH
main57168-32080i200705-202009
828171A810PROTECTOR, WIRING HARNESS, NO.1
8281747G30PROTECTOR, WIRING HARNESS, NO.1
9010508457
9010906366
9010906380
9011906137
9015960496
9018906104
9046707164
9054109124
9054115004
9054115024
9415180840

66 parts on this diagram · 2 diagrams in section
