Toyota PIXIS SPACEFRONT BUMPER & BUMPER STAY

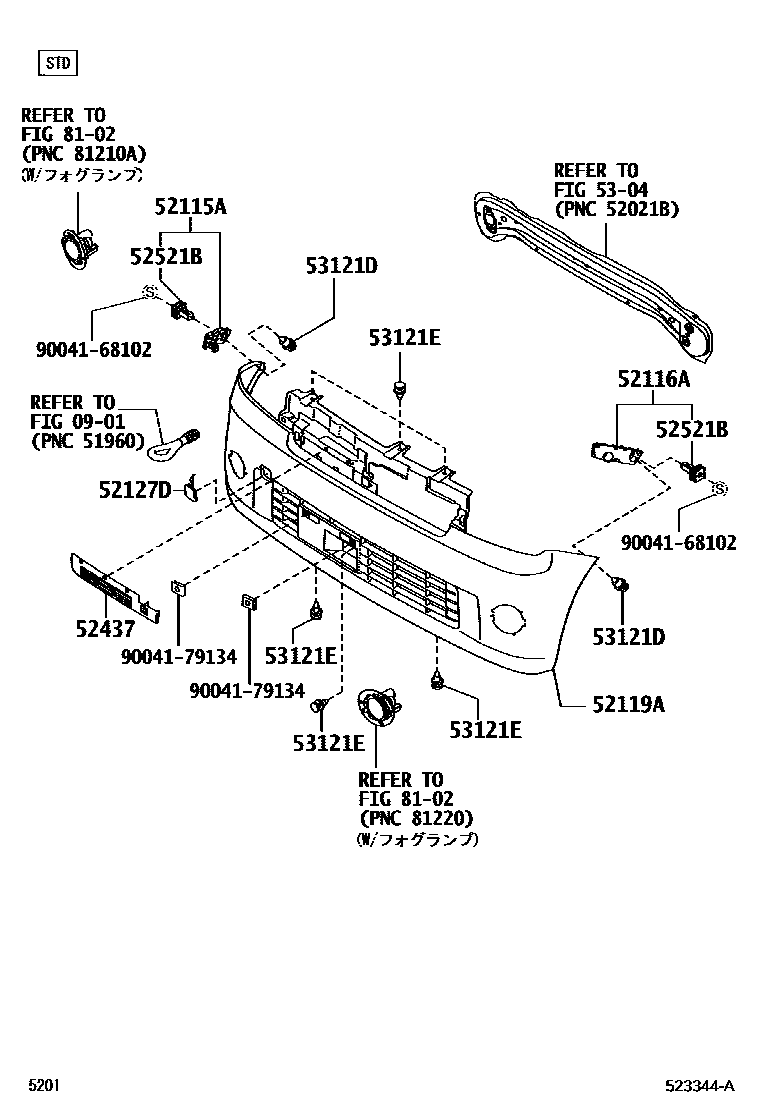

Parts diagram
0901STANDARD TOOL
52115ASUPPORT, FRONT BUMPER SIDE, RH
main52115-B2200i201109-201306
52116ASUPPORT, FRONT BUMPER SIDE, LH
main52116-B2200i201306
52119ACOVER, FRONT BUMPER
main52119-B2730-A0i201109-201306
main52119-B2730-B0i201109-201306
main52119-B2730-C0i201306
main52119-B2730-D0i201109-201306
main52119-B2730-D2i201306
main52119-B2730-E0i201109-201306
main52119-B2730-E2i201109-201306
main52119-B2730-G0i201306-201608
main52119-B2730-J1i201109-201306
main52119-B2730-J2i201306-201608
main52119-B2800-A0i201306
main52119-B2800-B0i201109-201306
main52119-B2800-C0i201306
main52119-B2800-D1i201109-201306
main52119-B2800-J1i201306-201608
main52119-B2800-J3i201306
main52119-B2740-A0i201109-201306
main52119-B2740-B0i201109-201306
main52119-B2740-C0i201306-201504
main52119-B2740-D0i201109-201306
main52119-B2740-D2i201306-201504
main52119-B2740-E0i201109-201306
main52119-B2740-E2i201306-201504
main52119-B2740-G0i201306-201504
main52119-B2740-J1i201306-201504
main52119-B2740-J2i201306-201504
52127DCOVER, FRONT BUMPER HOLE, RH
main52127-B2110-A0i201109-201306
WHITE PEARL MC.CS,W24
main52127-B2110-B0i201109-201306
SILVER ME.,S28
main52127-B2110-C0i201109-201306
BLACK M.M.,X07
main52127-B2110-D0i201109-201306
BROWN MC.CS,R59
main52127-B2110-D2i201306
PINK PEARL SE,R65 ,X82
main52127-B2110-E0i201109-201306
LT.ROSE M.M.,T22
main52127-B2110-E2i201306
IVORY,T19 ,X90
main52127-B2110-G0i201306-201608
LIME GREEN ME.,G51 ,X84
main52127-B2110-J1i201109-201306
PALE BLUE M.M.,B69
main52127-B2110-J2i201306-201608
DK.PURPLISH BLUE ME.CS,B70
main52127-B2410-A0i201109-201306
WHITE PEARL MC.CS,W24
main52127-B2410-B0i201109-201306
SILVER ME.,S28
main52127-B2410-C0i201109-201306
BLACK M.M.,X07
main52127-B2410-D1i201109-201306
BROWN MC.CS,R59
main52127-B2410-J1i201306-201608
DK.PURPLISH BLUE ME.CS,B70
main52127-B2410-J3i201306
PALE BLUE M.M.,B69
52437COVER, FRONT BUMPER GUARD, RH
main52437-B2040i201109-201204
main52437-B2050i201109-201204
52521BRETAINER, FRONT BUMPER, UPPER
main52521-B2020×2i201109-201306
5304FRONT FENDER APRON & DASH PANEL
53121DCLIP(FOR FRONT BUMPER), NO.2
main90044-67585×2i201109-201306
53121ECLIP(FOR FRONT BUMPER), NO.1
main90044-68320×6i201109-201306
9004168102
9004179134

13 parts on this diagram · 2 diagrams in section

FRONT BUMPER & BUMPER STAY for Toyota PIXIS SPACE

This section contains 17 genuine Toyota parts for the FRONT BUMPER & BUMPER STAY system of the Toyota PIXIS SPACE. Key components include: STANDARD TOOL, SUPPORT, FRONT BUMPER SIDE, RH, SUPPORT, FRONT BUMPER SIDE, LH, COVER, FRONT BUMPER, COVER, FRONT BUMPER HOLE, RH.
