Toyota PIXIS MEGAMIRROR

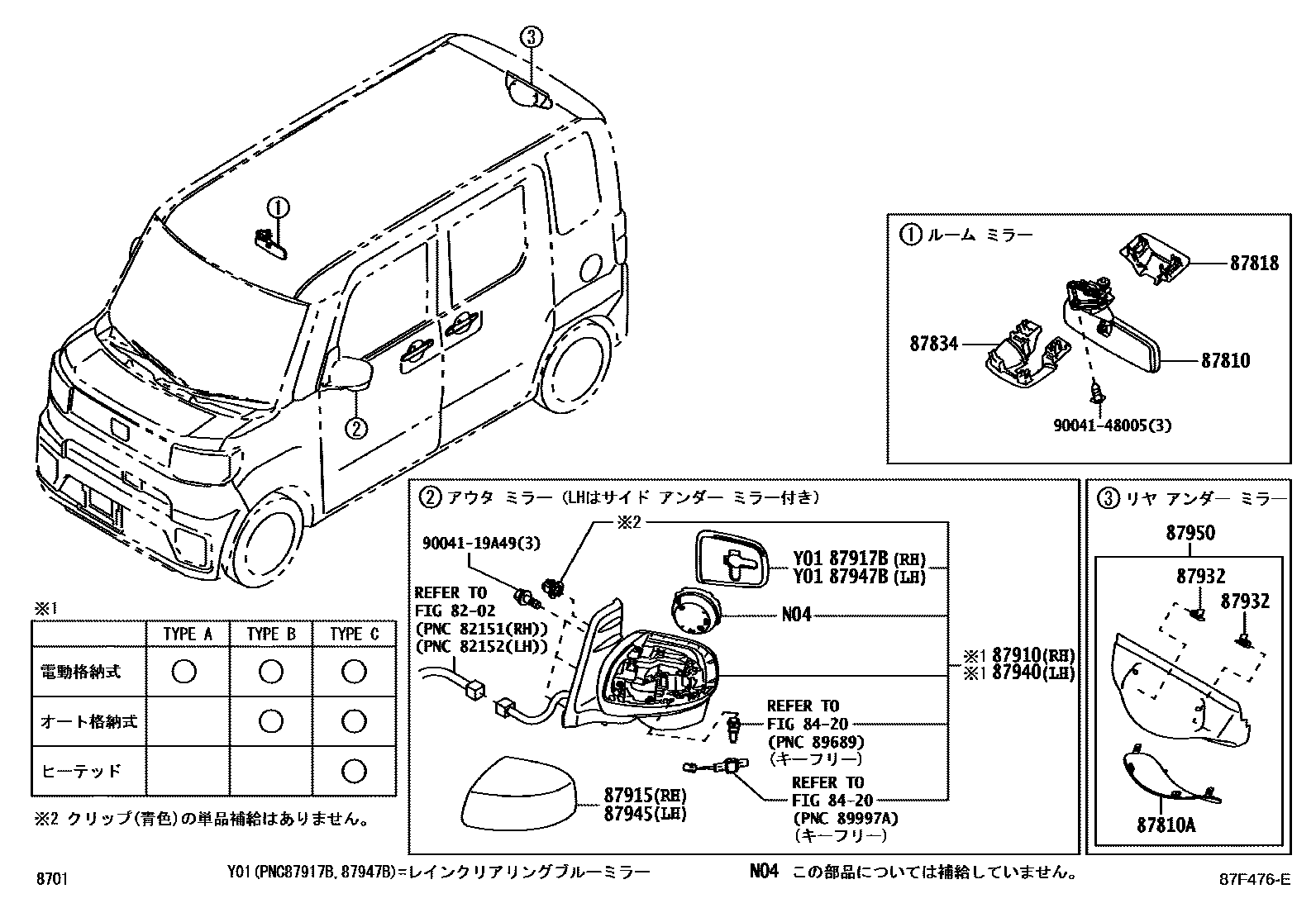

Parts diagram
8202WIRING & CLAMP
8420WIRELESS DOOR LOCK
87810MIRROR ASSY, INNER REAR VIEW
main87810-B2090-C0i201605-201907
BLACK,TRIM1#
main87810-B2090-C1i201907
BLACK,TRIM1#
87810AMIRROR ASSY INNER REAR VIEW, NO.2
main87814-B2010i201605
87818COVER, INNER RR VIEW MIRROR
main87818-B2020-B1i201507-201605
DK.GRAY,TRIM1#
main87818-B2040-B0i201605-201907
DK.GRAY,TRIM1#
main87818-B2040-C0i201907
BLACK,TRIM1#
87834COVER, INNER REAR VIEW MIRROR STAY HOLDER
main87834-B2190-B1i201507-201605
DK.GRAY,TRIM1#
main87834-B2210-B0i201605-201803
DK.GRAY,TRIM1#
main87834-B2211-B0i201804-201907
DK.GRAY,TRIM1#
main87834-B2211-C0i201907-201908
BLACK,TRIM1#
main87834-B2220-C0i201909
BLACK,TRIM1#
87910MIRROR ASSY, OUTER REAR VIEW, RH
main87910-B2F20supersedes 87910-B2F10i201605-201704
main87910-B2F21supersedes 87910-B2F11i201705-202104
main87910-B2J00i201507-201605
main87910-B2J01i201705-202105
main87910-B2J20supersedes 87910-B2J10i201507-201605
main87910-B2T90i202105
main87910-B2U10supersedes 87910-B2U00i202105
87915COVER, OUTER MIRROR, RH
main87915-B2340-A1i201507-201605
WHITE PEARL MC.CS,W24 ,X85 ,X86 ,X87
main87915-B2340-A2i202008-202105
main87915-B2340-B1i201605-202105
main87915-B2340-C0i201605-202105
main87915-B2340-D0i201507-201605
BROWN MC.CS,R59
main87915-B2340-D3i201605-202105
main87915-B2340-F0i201507-201605
YELLOW,Y09
main87915-B2340-G1i201605-202105
main87915-B2340-G2i201605-202002
main87915-B2340-J3i201507-201605
BLUE M.M.,B58
main87915-B2340-J4i201605-202002
main87915-B2340-J6i202002-202105
main87915-B2340-J7i202006-202105
main87915-B2460-A3i202105
main87915-B2460-B3i202105
main87915-B2460-C0i202105
main87915-B2460-D0i202105
main87915-B2460-D6i202105
main87915-B2460-G4i202105
main87915-B2460-J5i202105
main87915-B2460-J6i202105
87917BMIRROR, OUTER REAR VIEW, RH
main87917-B2250i201507-201605
main87917-B2260i201605-202105
main87917-B2350i202105
main87917-B2370i202105
87932RETAINER, UNDER MIRROR SUPPORT
main76854-87401×2i201605
87940MIRROR ASSY, OUTER REAR VIEW, LH
main87940-B2J80supersedes 87940-B2J70i201605-201704
main87940-B2J81supersedes 87940-B2J71i201705-202104
main87940-B2L30i201507-201605
main87940-B2L31i201705-202104
main87940-B2L50supersedes 87940-B2L40i201507-201605
main87940-B2W60i202105
main87940-B2W80supersedes 87940-B2W70i202105
87945COVER, OUTER MIRROR, LH
main87945-B2340-A1i201605-201801
main87945-B2340-A2i202008-202105
main87945-B2340-B1i201507-201605
GRAY ME.,S38
main87945-B2340-C0i201605-202105
main87945-B2340-D0i201507-201605
BROWN MC.CS,R59
main87945-B2340-D3i201605-202105
main87945-B2340-F0i201507-201605
YELLOW,Y09
main87945-B2340-G1i201605-202105
main87945-B2340-G2i201605-202002
main87945-B2340-J3i201507-201605
BLUE M.M.,B58
main87945-B2340-J4i201605-202002
main87945-B2340-J6i202002-202105
main87945-B2340-J7i202006-202105
main87945-B2460-A3i202105
main87945-B2460-B3i202105
main87945-B2460-C0i202105
main87945-B2460-D0i202105
main87945-B2460-D6i202105
main87945-B2460-G4i202105
main87945-B2460-J5i202105
main87945-B2460-J6i202105
87947BMIRROR, OUTER REAR VIEW, LH
main87947-B2300i201507-201605
main87947-B2310i201605-202105
main87947-B2400i202105
main87947-B2410i202105
87950MIRROR ASSY, OUTER UNDER REAR VIEW
main87950-B2040i201605
9004119A49
9004148005

16 parts on this diagram · 2 diagrams in section

MIRROR for Toyota PIXIS MEGA

This section contains 19 genuine Toyota parts for the MIRROR system of the Toyota PIXIS MEGA. Key components include: WIRING & CLAMP, SWITCH & RELAY & COMPUTER, WIRELESS DOOR LOCK, MIRROR ASSY, INNER REAR VIEW, MIRROR ASSY INNER REAR VIEW, NO.2.
