Toyota PASSO SETTEHEADLAMP

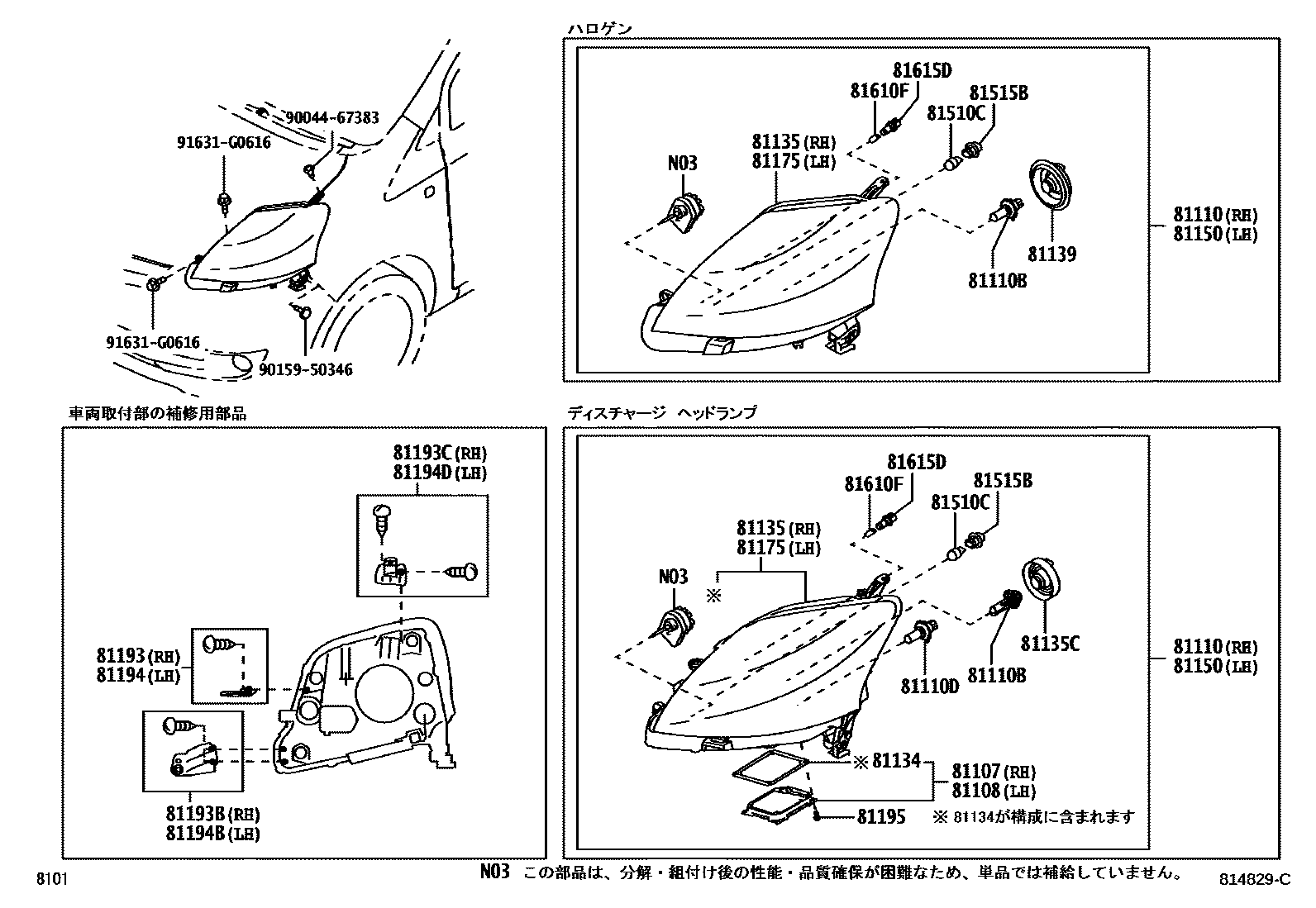

Parts diagram
81107COMPUTER SUB-ASSY, HEADLAMP LIGHT CONTROL, RH
main81107-B1010i200812
81108COMPUTER SUB-ASSY, HEADLAMP LIGHT CONTROL, LH
main81107-B1010i200812
81110HEADLAMP ASSY, RH
main81110-B1280supersedes 81110-B1270i200812
81110BBULB(FOR HEADLAMP, NO.1)
main90049-51169×2supersedes 90981-22004i200812-201203
81110DBULB(FOR HEADLAMP, NO.2)
main90049-51156×2i200812
81134GASKET, HEADLAMP
main9004C-43002i200812
81135UNIT ASSY, HEADLAMP, RH
main81130-B1140supersedes 81130-B1150i200812
81135CCOVER, HEADLAMP BACK, NO.1
main81135-B1010×2i200812
81139COVER, HEADLAMP SOCKET
main81139-B2020×2i200812
81150HEADLAMP ASSY, LH
main81150-B1280supersedes 81150-B1270i200812
81175UNIT ASSY, HEADLAMP, LH
main81170-B1140supersedes 81170-B1150i200812
81193RETAINER, HEADLAMP PROTECTOR, UPPER RH
main81193-B1040i200812
81193BRETAINER, HEADLAMP PROTECTOR, UPPER RH NO.2
main81193-B1170i200812
81193CRETAINER, RH HEADLAMP PROTECTOR, UPPER RH
main81193-B1180i200812
81194RETAINER, HEADLAMP PROTECTOR, UPPER LH
main81194-B1040i200812
81194BRETAINER, HEADLAMP PROTECTOR, UPPER LH NO.2
main81194-B1170i200812
81194DRETAINER, LH HEADLAMP PROTECTOR, UPPER LH
main81194-B1180i200812
81195SCREW, HEADLAMP
main81193-97202×8i200812
81510CBULB (FOR FRONT TURN SIGNAL LAMP)
main90049-51179×2i200812
81515BSOCKET, FRONT TURN SIGNAL LAMP
main90075-60028×2i200812
81610FBULB(FOR CLEARANCE LAMP)
main90981-11013×2i200812
81615DSOCKET, CLEARANCE LAMP
main9004C-82001×2i200812
9004467383
9015950346
91631G0616

25 parts on this diagram · 1 diagram in section

HEADLAMP for Toyota PASSO SETTE

This section contains 25 genuine Toyota parts for the HEADLAMP system of the Toyota PASSO SETTE. Key components include: COMPUTER SUB-ASSY, HEADLAMP LIGHT CONTROL, RH, COMPUTER SUB-ASSY, HEADLAMP LIGHT CONTROL, LH, HEADLAMP ASSY, RH, BULB(FOR HEADLAMP, NO.1), BULB(FOR HEADLAMP, NO.2).
