Toyota NOAH/VOXYWINDSHIELD WASHER

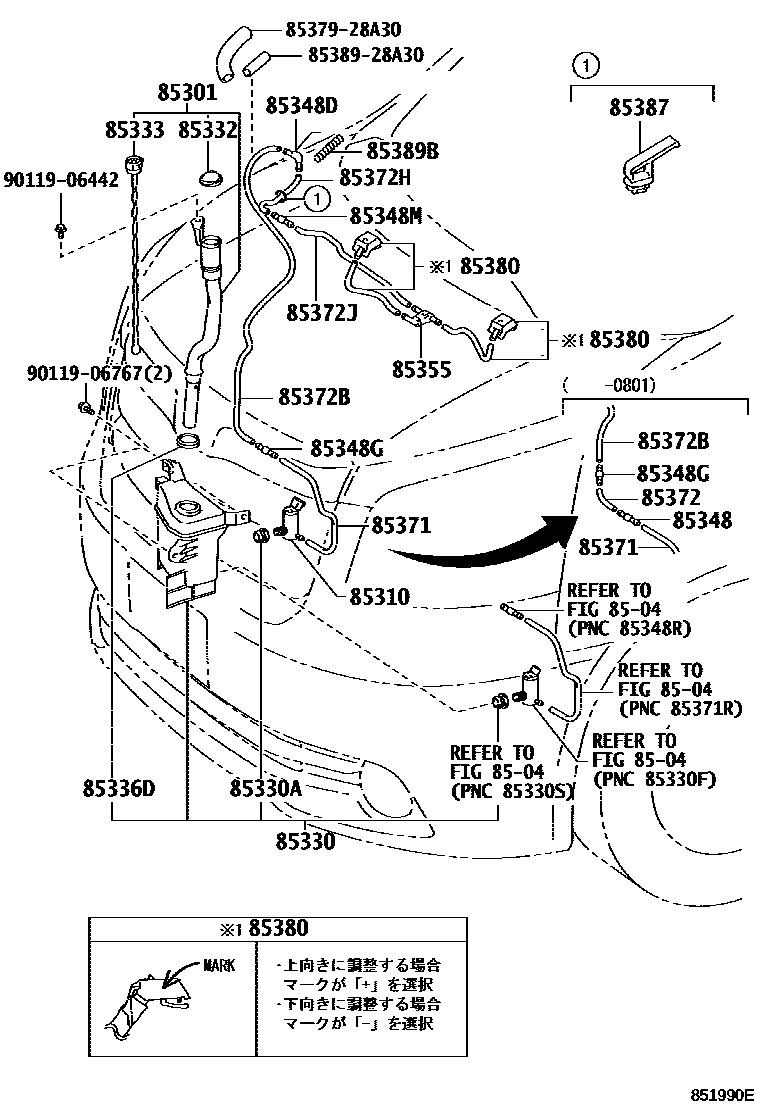

Parts diagram
8504
85301INLET SUB-ASSY, WASHER
main85301-28090i200706-201004
85310MOTOR AND PUMP ASSY, WINDSHIELD WASHER
main85330-10280i200706-200712
main85330-28090i200801-201004
85330JAR ASSY, WINDSHIELD WASHER
main85315-28190supersedes 85315-44060i200706-201004
85330ABUSH, WINDSHIELD WASHER JAR
main90099-32089i200706-201004
85332CAP, WINDSHIELD WASHER JAR
main85386-28040i200706-201004
85333FILTER, WINDSHIELD WASHER JAR
main85312-28030i200706-201004
85336DPACKING, WINDSHIELD WASHER JAR
main85336-30160i200706-201004
85348JOINT, WINDSHIELD WASHER HOSE, NO.1
main85349-89122i200706-200801
85348DJOINT, WINDSHIELD WASHER ELBOW, NO.1
main85355-20200i200706-201004
85348GJOINT, WINDSHIELD WASHER HOSE, NO.2
main85349-89122i200706-201004
85348MJOINT, WINDSHIELD WASHER HOSE, NO.3
main85349-89122i200706-201004
85355VALVE, WINDSHIELD WASHER HOSE
main85321-28020i200706-201004
85371HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
85372HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
main90099-33080i200706-200801
85372BHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.2
main90446-07001i200801-201004
85372HHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.3
main90099-33080i200706-201004
85372JHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.4
main90446-07001i201004-201401
85380NOZZLE & HOSE ASSY, FR WASHER
main85380-28160×2i200706-201004
main85380-28170×2i200706-201004
main85380-28180×2i200706-201004
85387CLAMP NO.1 (FOR WINDSEIELD WASHER)
main82711-60610i200706-201004
85389BPROTECTOR, WINDSHIELD WASHER
main85389-22660i200801-201004
main85389-28A20i200706-200801
8537928A30JOINT
8538928A30PACKING, WINDSHIELD WASHER HOSE, NO.1
9011906442
9011906767

25 parts on this diagram · 1 diagram in section
