Toyota NOAH/VOXYWINDSHIELD WASHER

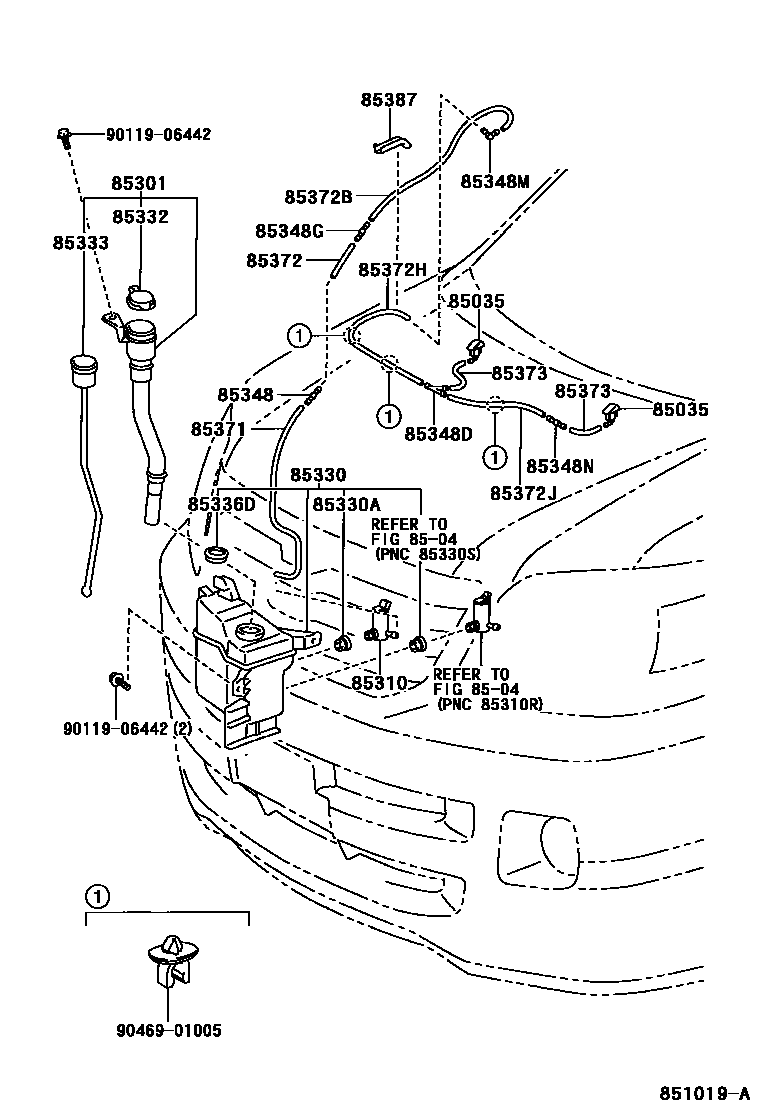

Parts diagram
85035NOZZLE SUB-ASSY, WASHER
main85381-28190×2i200408
8504
85301INLET SUB-ASSY, WASHER
main85301-28040i200408
main85301-28050i200408
85310MOTOR AND PUMP ASSY, WINDSHIELD WASHER
main85330-10280i200408-200706
main85330-28090i200111-200408
85330JAR ASSY, WINDSHIELD WASHER
main85315-28190i200111-200408
main85315-44060i200111-200408
85330ABUSH, WINDSHIELD WASHER JAR
main90099-32089i200408
85332CAP, WINDSHIELD WASHER JAR
main85386-28040i200408
85333FILTER, WINDSHIELD WASHER JAR
main85312-28010i200111-200408
main85312-28020i200111-200408
85336DPACKING, WINDSHIELD WASHER JAR
main85336-30160i200408
85348JOINT, WINDSHIELD WASHER HOSE, NO.1
main85349-89122i200111-200408
85348DJOINT, WINDSHIELD WASHER ELBOW, NO.1
main85348-14390i200111-200408
85348GJOINT, WINDSHIELD WASHER HOSE, NO.2
main85349-89122i200111-200408
85348MJOINT, WINDSHIELD WASHER HOSE, NO.3
main85375-14560i200408
85348NJOINT, WINDSHIELD WASHER HOSE, NO.4
main85349-89122i200111-200408
85371HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
main90446-07001i200111-200408
85372HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
main90099-33299i200111-200408
85372BHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.2
main90446-07001i200111-200212
85372HHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.3
main90446-07001i200111-200408
85372JHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.4
main90446-07001i200111-200408
85373HOSE, WINDSHIELD WASHER (FROM JOINT TO NOZZLE)
main90099-33080×2i200111-200408
85387CLAMP NO.1 (FOR WINDSEIELD WASHER)
main85387-13160i200111-200408
9011906442
9046901005

23 parts on this diagram · 1 diagram in section
