EPC Data

Toyota NOAH/VOXYFUEL INJECTION SYSTEM

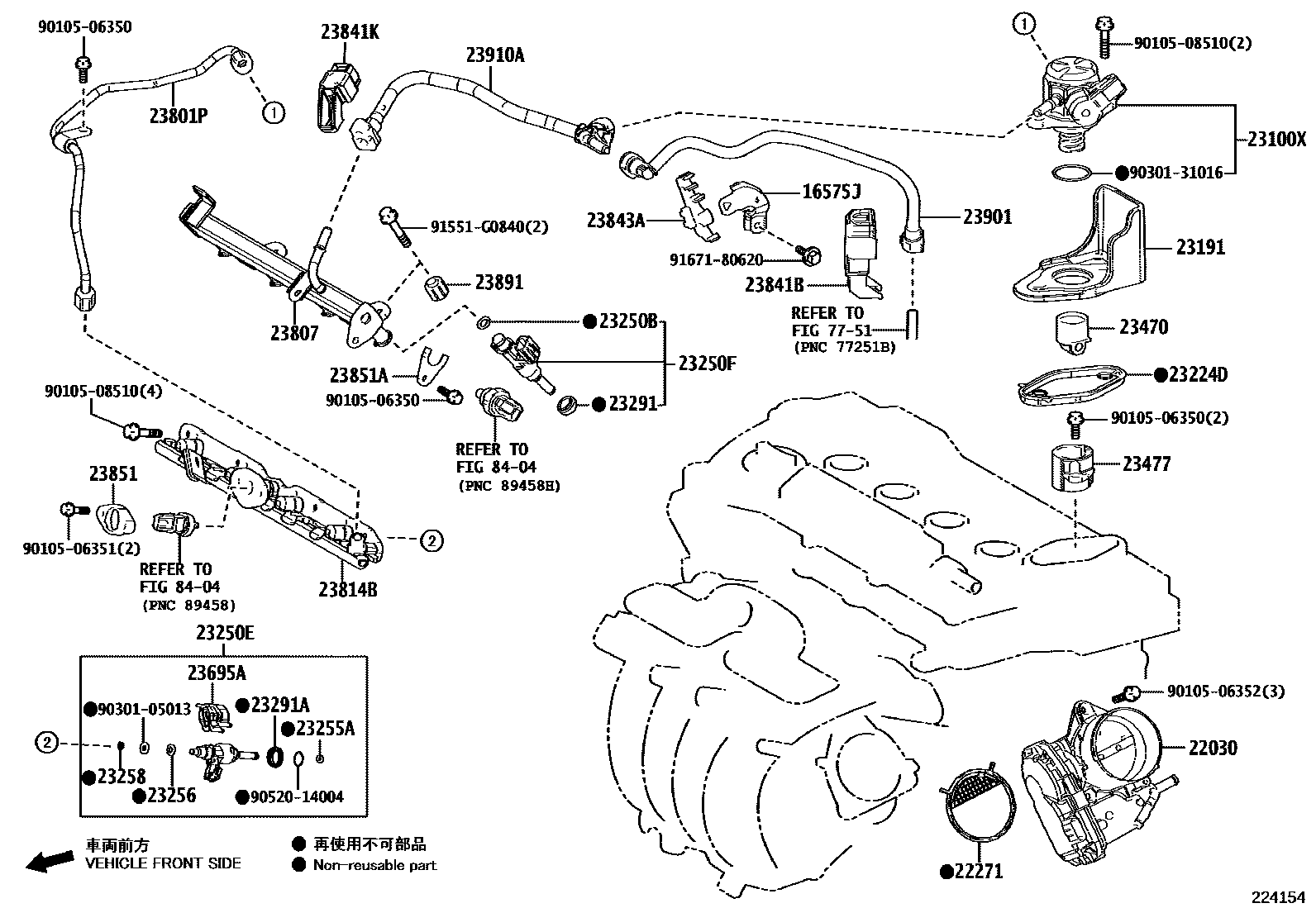

Parts diagram
16575JBRACKET, FUEL TUBE CLAMP
main16575-24060i202201-202501
22030BODY ASSY, THROTTLE W/THROTTLE POSITION SENSOR
main22030-24010i202201-202605
main22030-37060i202201-202501
22271GASKET, THROTTLE BODY
main22271-24010i202201-202605
main22271-37020i202201-202501
23100XPUMP ASSY, FUEL (ENGINE ROOM SIDE)
main23101-25040i202201-202605
23191FLANGE, FUEL PUMP
main23191-25050i202201-202605
23224DGASKET, FUEL PUMP SPACER
main23224-25011i202201-202605
23250INJECTOR ASSY, FUEL
main23209-39295i202201-202501
23250BRING, O(FOR FUEL INJECTOR)
main90301-07037i202201-202605
23250EINJECTOR ASSY, FUEL(FOR DIRECT)
main23209-24010-01i202201-202605
main23209-24010-02i202201-202605
main23209-24010-03i202201-202605
main23209-24010-04i202201-202605
main23209-24010-05i202201-202605
main23209-24010-06i202201-202605
main23209-24010-07i202201-202605
main23209-24010-08i202201-202605
main23209-24010-09i202201-202605
23250FINJECTOR ASSY, FUEL(FOR PORT)
main23209-29165i202201-202605
23255ASEAL, FUEL INJECTOR
main23255-25010i202201-202605
23256RING, FUEL INJECTOR BACK-UP, NO.1
main23256-25010i202201-202605
23258RING, FUEL INJECTOR BACK-UP, NO.3
main23258-47010i202201-202605
23291INSULATOR, INJECTOR VIBRATION
main23291-28020i202201-202605
23291AINSULATOR, INJECTOR VIBRATION
main23291-31020i202201-202605
23470LIFTER ASSY, FUEL PUMP
main23470-25010i202201-202605
23477GUIDE, FUEL PUMP LIFTER
main23477-25010i202201-202605
23695ACLAMP, NOZZLE HOLDER
main23695-24010i202201-202605
23801PPIPE SUB-ASSY, FUEL, NO.1
main23801-24070i202201-202605
23807PIPE SUB-ASSY, FUEL DELIVERY
main23814-24020i202201-202605
main23814-37100i202201-202501
23814BPIPE, FUEL DELIVERY
main23814-24010i202201-202210
main23814-24011i202211-202605
23841BCLAMP, FUEL PIPE, NO.1(FOR EFI)
main23841-24040i202201-202501
main23841-37081i202201-202501
23841KCLAMP, FUEL PIPE
main23841-25040i202201-202501
23843ACLAMP,FUEL PIPE, NO.3(FOR EFI)
main23847-24010i202201-202501
23851HOLDER, FUEL PRESSURE SENSOR, NO.1
main23851-25020i202201-202605
23851AHOLDER, FUEL PRESSURE SENSOR, NO.2
main23851-25030i202201-202605
23891SPACER, FUEL DELIVERY
main23891-24010i202201-202605
23901TUBE SUB-ASSY, FUEL
main23901-V1010i202201-202501
main23901-V1020i202201-202501
23910ATUBE SUB-ASSY, FUEL
main23901-24071i202201-202501
7751FUEL TANK & TUBE
8404ELECTRONIC FUEL INJECTION SYSTEM
9010506350
9010506351
9010506352
9010508510
9030105013
9030131016
9052014004
91551G0840
9167180620

40 parts on this diagram · 3 diagrams in section

FUEL INJECTION SYSTEM for Toyota NOAH/VOXY

This section contains 52 genuine Toyota parts for the FUEL INJECTION SYSTEM system of the Toyota NOAH/VOXY. Key components include: RADIATOR & WATER OUTLET, BRACKET, FUEL TUBE CLAMP, MANIFOLD, BODY ASSY, THROTTLE W/THROTTLE POSITION SENSOR, GASKET, THROTTLE BODY.
